Використовується для захисту приміщень від рентгенівського випромінювання, широко поширена сучасна альтернатива дорогим свинцевим екранам. Рекомендується для обробки рентгенівських кабінетів, фізичних лабораторій і промислових об’єктів з небезпечними значеннями радіації. Склад відповідає вимогам ГОСТ 4682–84, кількість сульфату барію (BaSO4) має бути не менше 85%. Під час роботи необхідно використовувати засоби захисту органів дихання – порошок сульфату барію негативно впливає на ваше здоров’я. Після закінчення оштукатурювання рекомендується додатково покрити верхній шар оздоблювальними матеріалами, щоб запобігти потраплянню в повітря пилу сульфату барію. Матеріал містить цемент і пластифікатори.

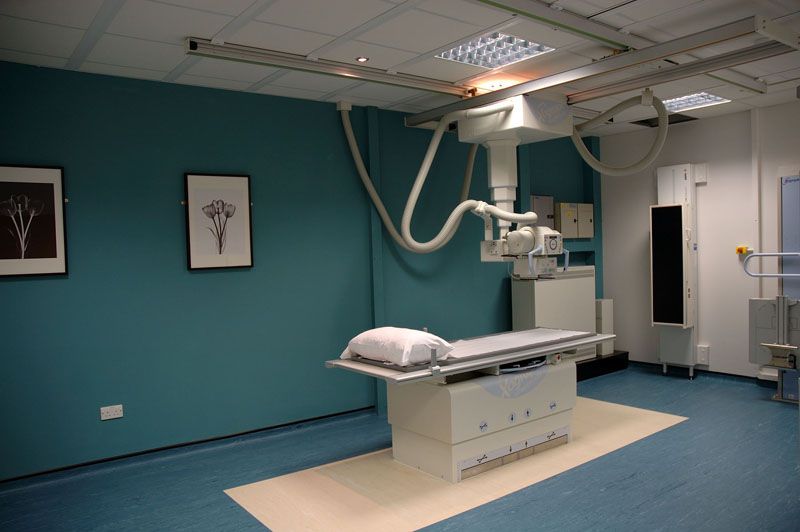

Шафа оброблена баритовою штукатуркою

При нанесенні необхідно суворо дотримуватися рекомендацій виробника як щодо товщини штукатурки, так і щодо технології нанесення. Вартість комплексу заходів захисту від рентгенівського випромінювання з використанням штукатурки значно нижче, ніж оздоблення приміщень свинцевими плитами.

Варіанти сухих сумішей

В даний час промислові підприємства випускають кілька видів баритової штукатурки, що відрізняються складом, ціною і фізичними властивостями.

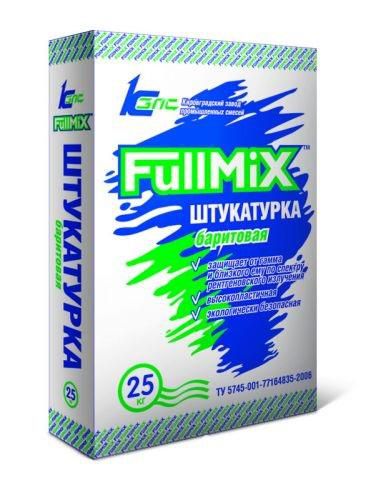

FullMIX	Баритова крихта, цемент і пластифікатори	Мішок 25 кг – 64–70 руб.
SOREL BARIT M150	Баритова крихта, магнієва в’яжуча речовина, полімерні пластичні добавки	5 літрів затверджувача + 25 кг суміші – 1200 руб.
Роші	Баритова крихта, цемент і пластифікатори	Мішок 25 кг – 750 руб.
РУНІТ	Баритова крихта, цемент і пластифікатори	Мішок 25 кг – 780 руб.
АЛЬФАПОЛЬ СТ-БАРИТ	Баритова крихта + магнезія	Мішок 25 кг – 900 руб.

Для захисту від сильного випромінювання використовується Баритобетон М200; максимальна товщина одноразового шару збільшується до 6 см; його можна використовувати як для штукатурки стін і стелі, так і для заливки підлог і створення міжкімнатних перегородок за допомогою опалубки.

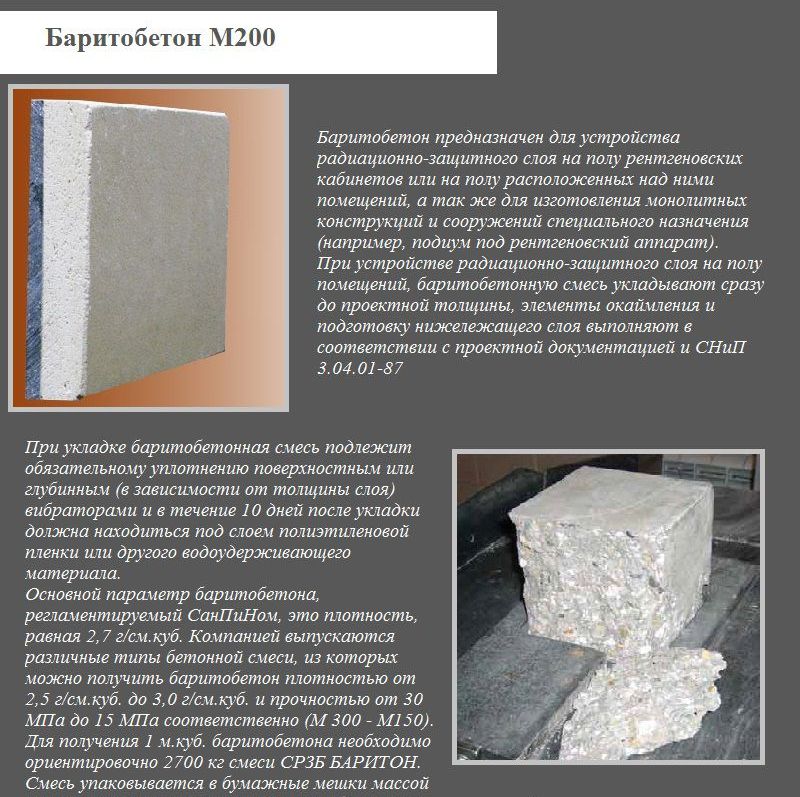

Баритобетон М200

Ціни на популярні види штукатурки

штукатурка

Вимоги санітарних органів до нанесення баритової штукатурки

Альтернативні захисні матеріали повинні відповідати вимогам СанПіН 2.6.1.1192–03. Товщина розраховується з урахуванням вимог проектної документації рентгенкабінету та максимальної потужності променя в лабораторіях або виробничих приміщеннях.

Орієнтовна витрата і співвідношення захисних параметрів баритової штукатурки до товщини свинцевих пластин

1 мм	45–47 кг	10–11 мм
2 мм	84–86 кг	20–21 мм
3 мм	148–150 кг	29–30 мм
4 мм	205–210 кг	35–37 мм

Необхідна товщина баритової штукатурки повинна визначатися товщиною свинцевих пластин. Параметри свинцю вказуються в конструкторській документації і залежать від потужності рентгенівського випромінювання. Санітарні норми і правила встановлюють вимоги щодо забезпечення безпеки персоналу та відвідувачів поліклінік. При зміні проектної потужності обладнання вносяться відповідні корективи в ступінь захисту; всі дії обов’язково повинні бути узгоджені з санітарними організаціями.

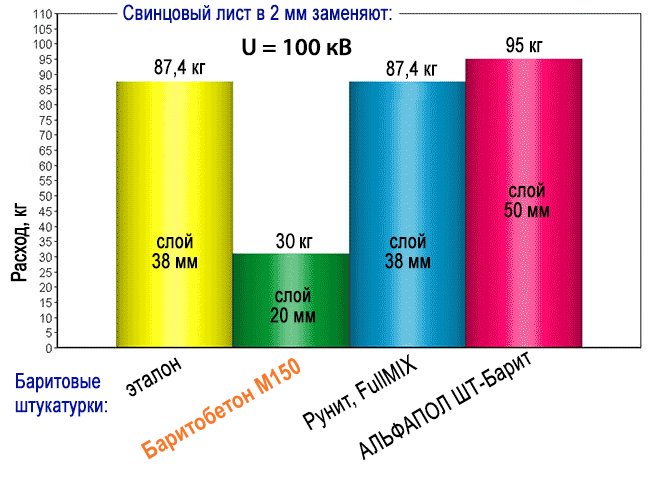

Витрата баритової штукатурки

важливо. Дані про товщину баритової штукатурки, наведені в таблиці, є приблизними і варіюються в залежності від конкретного виду матеріалу і його фізичних властивостей.

Екрануючі властивості штукатурок повинні бути підтверджені протоколом випробувань згідно з ГОСТ 12.4.217-2001. Дані випробувань не можна використовувати при перерахунку товщини захисного шару для інших матеріалів; кожен з них підлягає обов’язковій індивідуальній перевірці. Для прикладу розглянемо порядок приготування деяких видів баритових штукатурок.

Порядок приготування суміші Баритобетон М200

Суміш складається з двох компонентів: сухого порошку баритового бетону з полімером і затверджувачем, маса порошку 24 кг, затверджувач об’ємом 6 л. Під час приготування їжі обов’язково використовуйте респіратор. Компоненти ретельно перемішують в бетоно- або розчиномішалці до отримання однорідного складу. Вода додається для досягнення необхідної консистенції в залежності від використання. Для оштукатурювання потрібна більш рідка суміш; для бетонування підлоги або заливки стін потрібна більш в’язка.

важливо. Готову суміш необхідно використати протягом 45 хвилин, після чого починаються незворотні процеси полімеризації. Визначтеся з кількістю, враховуючи продуктивність праці та матеріальні витрати.

Готову суміш можна використовувати для:

• виготовлення штучних блоків різних розмірів. З блоків зводять міжкімнатні перегородки, споруджують захисні огорожі для рентгенівських апаратів різних розмірів і потужностей випромінювання;
• нанесення захисного шару на опалубку. Використовується в приміщеннях з підвищеним рівнем радіації. Вони прискорюють процес; замість декількох етапів оштукатурювання, роботу можна виконати в один прийом;
• наливні підлоги в якості захисного покриття. Показники фізичної міцності дозволяють використовувати будь-які матеріали для обробки підлоги;
• штукатурка стін і стелі. Може використовуватися як самостійний захист при низьких дозах радіації, або використовуватися як доповнення до цинкових пластин.

Захисна штукатурка або шпаклівка товста. Для підвищення міцності і надійності несучі стіни необхідно посилити. Як це робиться?

Крок 1.Купити сітку армуючу металеву. Діаметр дроту і розмір комірок підбирають з урахуванням товщини захисного шару баритових сумішей.

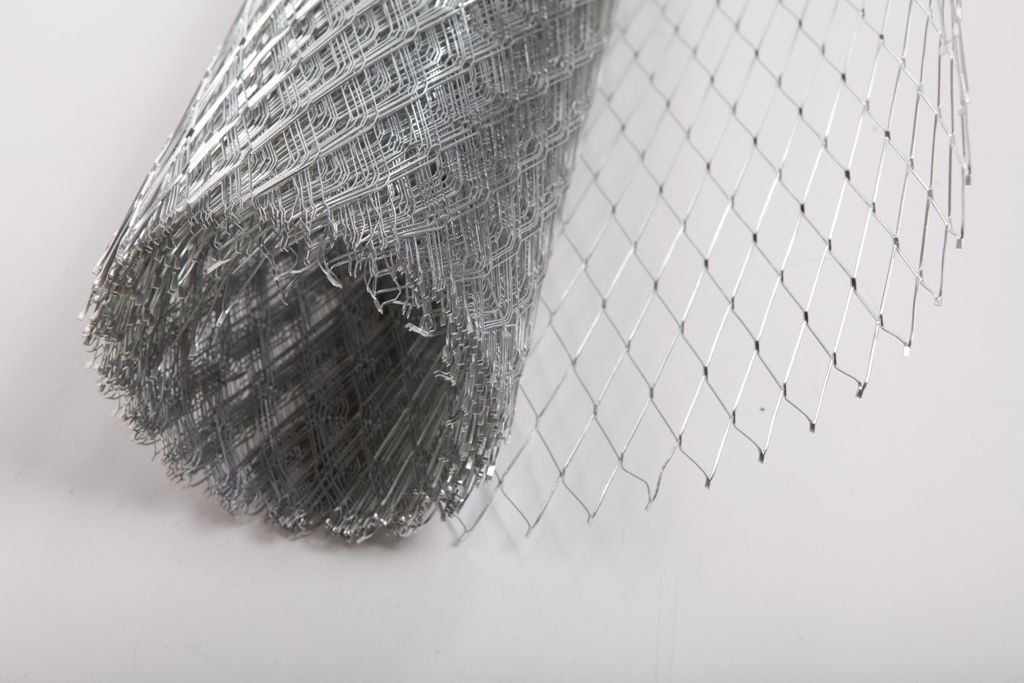

Металева армуюча сітка

Крок 2.Закріпіть дюбеля в шаховому порядку з кроком приблизно 50 см в несучу стіну. У стіні довжина дюбеля не менше трьох сантиметрів, висота капелюшка повинна дорівнювати половині товщини штукатурки або заливки. З урахуванням цих параметрів підбирають довжину і діаметр дюбелів.

Кріпимо дюбеля в стіну

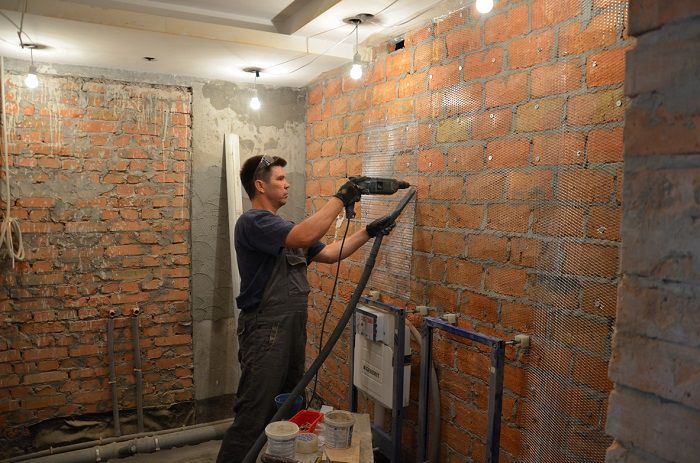

Крок 3.Використовуйте мідний або алюмінієвий дріт, щоб прив’язати металеву арматуру до дюбелів. Перевірте його положення, не допускайте здуття.

На дюбеля кріпимо арматурну сітку

Якщо все підготовлено, можна приступати до штукатурки або заливки. Нижче ми опишемо, як це робиться.

Самостійно готувати баритову штукатурку з інгредієнтів небажано. Через неможливість точно контролювати відсоток елементів, показники екранування невідомі. Кожна індивідуально виготовлена ​​партія повинна бути відправлена ​​на дослідження в державні лабораторії для отримання сертифіката відповідності. Рекомендується купувати готові склади із зазначенням точного вмісту наповнювачів і характеристик екранування.

Баритові штукатурки можуть виготовлятися з цементними або магнієвими наповнювачами. Матеріали мають значні відмінності за фізичними та експлуатаційними характеристиками.

Орієнтовна витрата матеріалу на 1 м2 площі при товщині штукатурки 10 мм	14–20 кг	21–24 кг
Орієнтовні непродуктивні втрати	Жодного	до 20%
Максимально можлива товщина	До 40 мм	До 60 мм
Особливості технології нанесення	Кожен шар висихає не менше 7 днів	Час висихання приблизно 24 години
Стійкість до розтріскування	Середній	Високий
Товщина шару, що наноситься за один раз	3–30 мм	7–12 мм

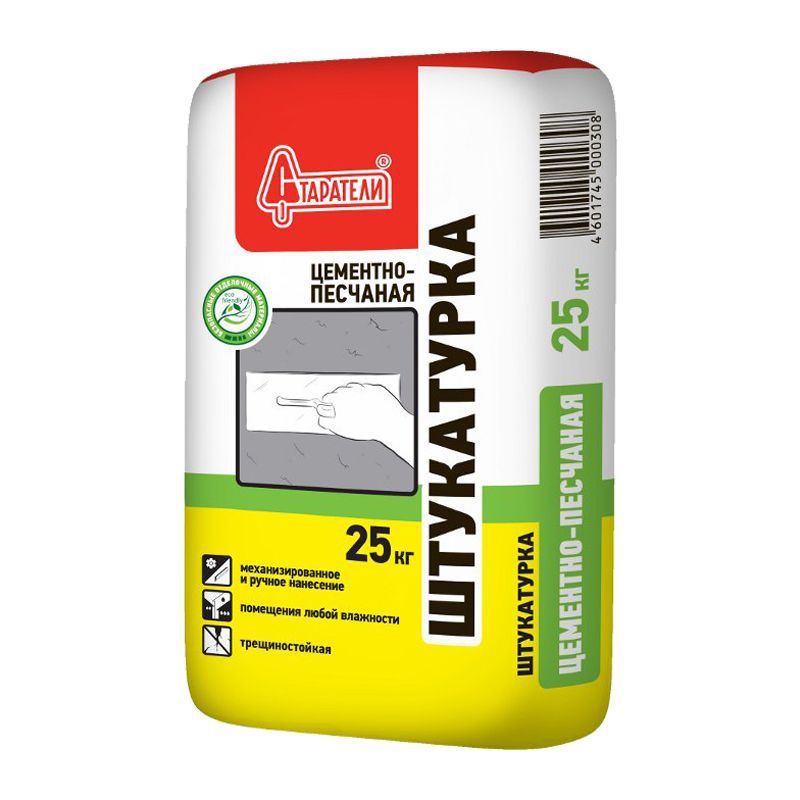

Штукатурка з цементним наповнювачем

Ціни на популярні моделі електродрилей

Електродрилі

Технологія оштукатурювання баритовою штукатуркою

Матеріал значно дорожче звичайної штукатурки на основі цементно-піщаної суміші. Ця особливість висуває особливі вимоги до підготовки поверхні.

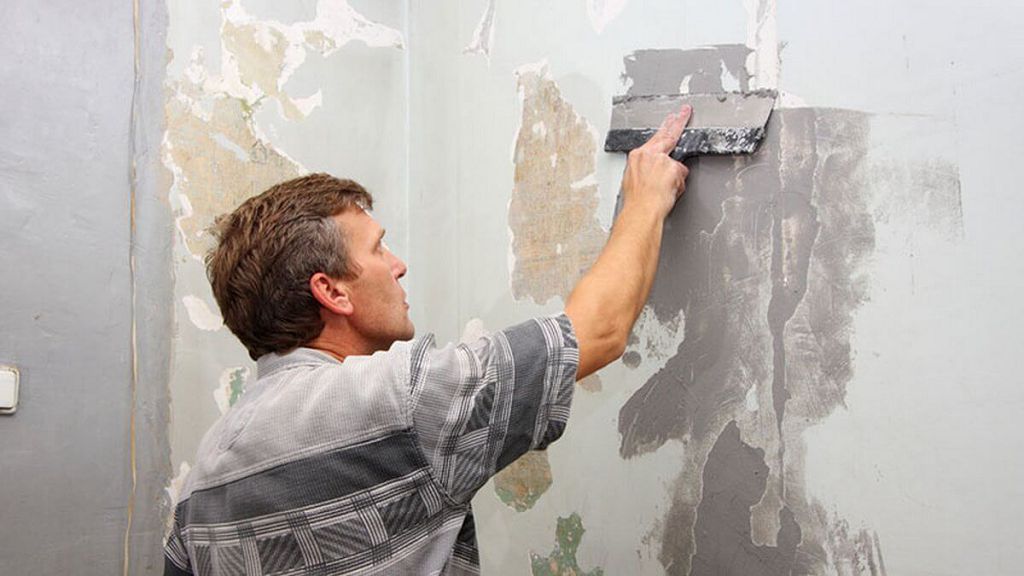

Крок 1.Огляньте поверхні стін. Якщо є старі покриття, їх необхідно видалити. Великі тріщини і нерівності необхідно усунути. Чим рівніше шар баритової штукатурки, тим менше витратний матеріал.

Підготовка та очищення стіни перед штукатуркою

Крок 2.Дочекайтеся повного висихання стіни. Зніміть її розміри і розрахуйте приблизну кількість штукатурки в залежності від товщини шару.

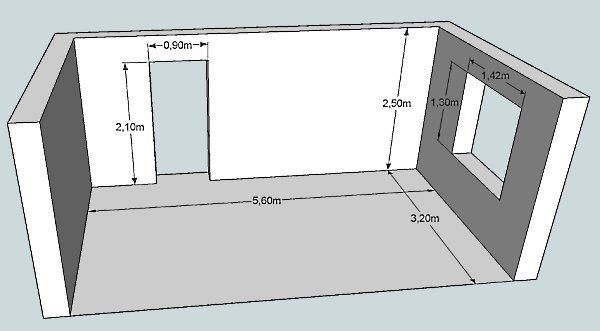

Зробіть заміри кімнати

важливо. При розрахунках необхідно враховувати проектну документацію приміщення з рентгенівським обладнанням та вимоги санітарних норм і правил скринінгу.

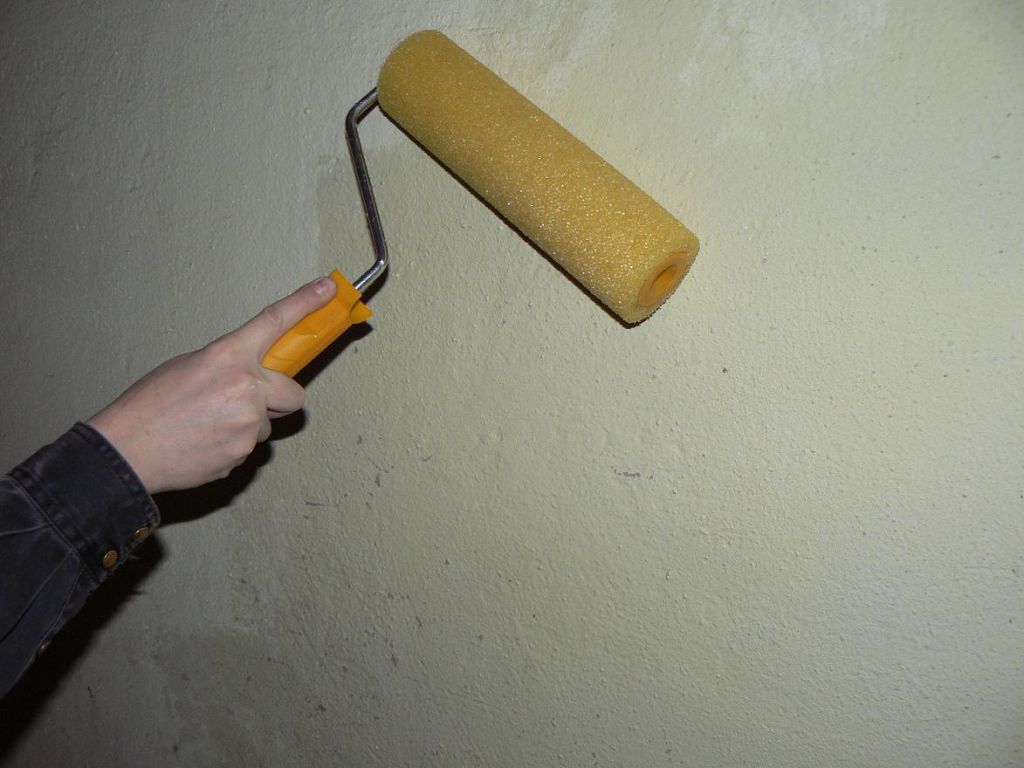

Крок 3.Обов’язково змочіть поверхню стіни ґрунтовкою. Нанесіть двічі в перпендикулярних напрямках. Справа в тому, що мінімальна товщина штукатурки приблизно 20 мм, вага великий, необхідно вжити всіх заходів для підвищення адгезії.

Нанесіть грунтовку на стіну

Крок 4.Встановити маяки. Металеві бажано не використовувати, а зробити з баритової штукатурки; такі вимоги є в регламенті. Як зробити маяки з гіпсу?

1. Очистіть стіну від пилу і приберіть весь будівельний сміття з підлогового покриття.

2. Накресліть на стіні вертикальні лінії за рівнем. Відстань між ними повинна бути на 25-30 см менше довжини правила.

3. Приготуйте невелику порцію баритової штукатурки, ретельно перемішайте суміш до повного видалення грудок.

4. Змочіть вертикальну лінію пульверизатором і налийте на неї розчин бариту. Накидайте її знизу вгору в рядок, ширина смужок приблизно 5-8 см
   товщина не менше 2 см.



   Установка маяків

5. За допомогою рулетки виміряйте товщину накресленої смуги зверху, знизу та в кількох місцях посередині.

6. Візьміть довгий рівень, вставте його ребром в намічену смугу і легким циклічним натисканням доведіть до вертикального положення на відстані 2 см від поверхні стіни. У розчині повинна вийти рівна борозенка.

7. Кельмою дуже акуратно видаліть горбки розчину, що виступають за межі. При необхідності підкоригувати поверхню маяка; вона повинна бути максимально гладкою і вертикальною. Використовуючи цей алгоритм, зробіть два крайніх маяка. Дайте їм час застигнути.

8. Між крайніми зверху і знизу протягніть горизонтальні мотузки і перекиньте по них залишилися маяки.

9. Залиште маяки мінімум на добу для надійного застигання. Поверхня повинна бути твердою, інакше під час розрівнювання розчину вона зазвичай провалюється, що істотно ускладнить процес штукатурення.

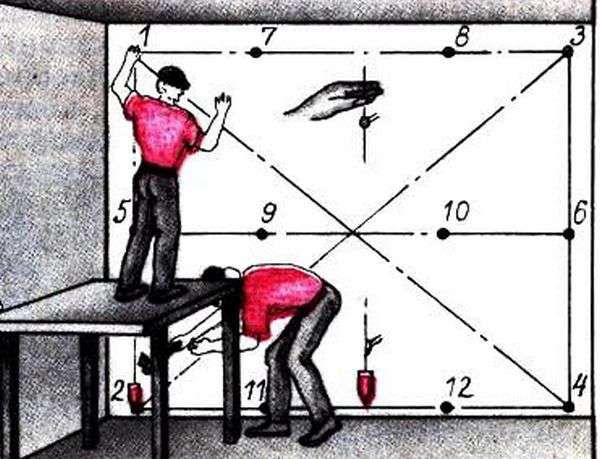

   Порядок установки маяків

Крок 5.Після того, як маяки стали твердими, приступають до штукатурки стіни. Накидайте розчин знизу вгору між двома сусідніми маяками. Товщина в межах сантиметра. Справа в тому, що штукатурити доведеться двічі, один шар не може бути товщиною в два сантиметри, а при висиханні з’являться широкі тріщини. Досвідчені майстри відразу накидають масу на висоту близько півметра; можна спробувати з меншими обсягами.

Штукатурка стіни

Крок 6.До того як маса застигне, розрівняйте її поверхню правилом. Потягніть інструмент знизу вгору і постійно рухайте його зліва направо. Злийте розчин, що накопичився на правилі, назад у ємність і перемішайте. Поверхня першого шару штукатурки не повинна бути рівною; чим більше буде западин і горбків, тим краще зчепиться другий шар. Все, що товщі двох сантиметрів, як правило, слід видаляти.

Правило – вирівняти стіну

Крок 7Після того, як перша нижня ділянка стіни була намальована і вирівняна, вище між тими ж маяками накидайте баритову штукатурку. І так до стелі.

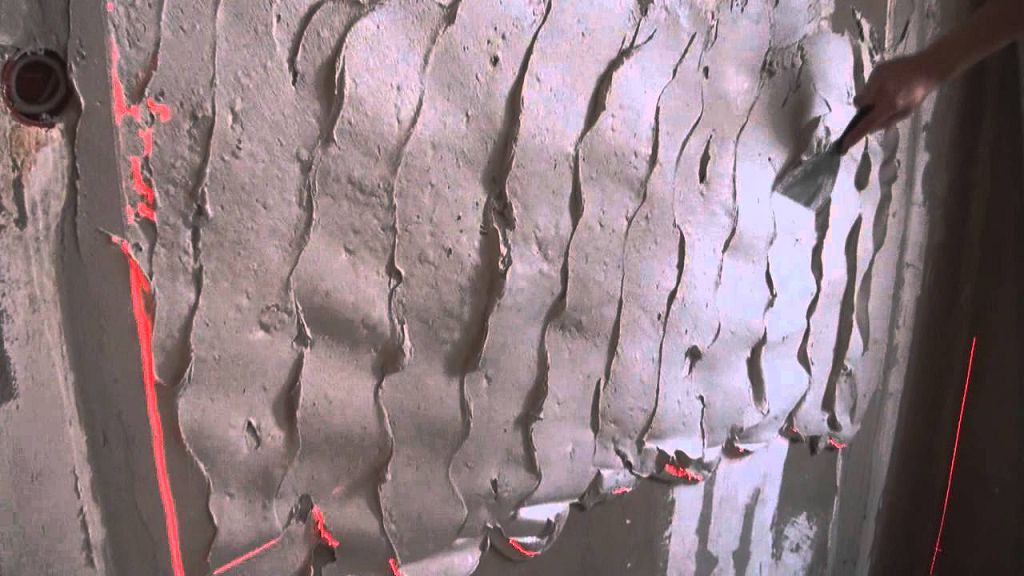

Нанесення баритової штукатурки

Крок 8Закінчивши ділянку між першими маяками, переходите до наступних. Запевняємо вас, що з практичним досвідом ваша робота стане набагато легшою. Маса не відвалиться від стіни, і розбризкування в усі боки припиниться. Ви будете знати, скільки маси взяти кельмою, з якою силою її накидати і в яких напрямках рухати рукою. Досвід – велика сила.

Наступний шар штукатурки можна наносити на другий-третій день. Конкретні терміни залежать від вологості повітря, температури і наявності вентиляції в приміщенні.

Поверхня другого шару баритової штукатурки повинна лежати точно в одній площині з маяками. Якщо є поглиблення, заповніть їх розчином. Важливим моментом є затирка поверхні; це треба робити вміло.

Приступайте до затірки тільки тоді, коли консистенція суміші буде нагадувати м’яке масло. Якщо ви почнете раніше, поверхня тільки зіпсується, і ви утворите вм’ятини. Якщо він пізній, його важко вирівняти, і тонкий шар розчину може відшаруватися. Під час шпатлювання допускається невелике зволоження поверхні. Використовуйте спеціальну щітку, змочіть її у відрі води і збризніть поверхню, яку потрібно натирати.

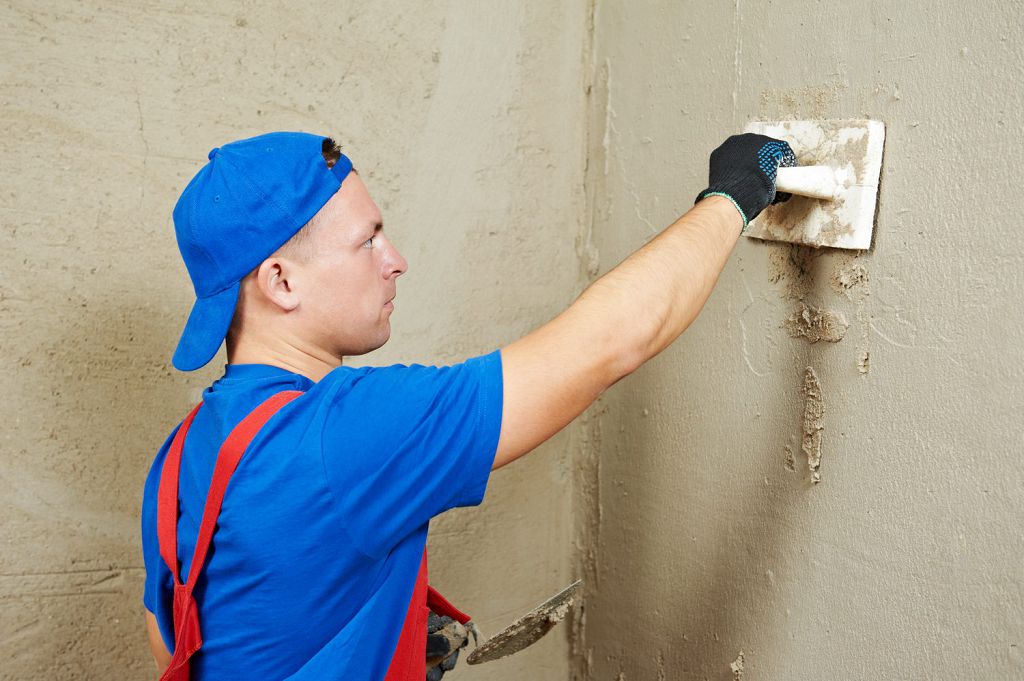

Затирка штукатурки

Робіть інструментом тільки кругові рухи. Не вистачає маси – додайте трохи в поглиблення. Під час роботи краї затірки завжди повинні лежати на рівній поверхні; натріть суміш серединою. Немає досвіду – спочатку попрацюйте на невеликій ділянці, з’являється навик – одночасно збільшуйте натираються ділянки.

Спосіб затирання гіпсу

На початку розрівнювання зусилля притискання повинно бути мінімальним; затірку можна притиснути трохи сильніше тільки після того, як будуть виправлені великі нерівності. Але все потрібно робити обережно, не поспішаючи. Пам’ятайте, що набагато легше зіпсувати поверхню, ніж потім її знову вирівнювати.

Оздоблення стін

Баритова штукатурка небезпечна для здоров’я; мікрочастинки хімічного елемента можуть потрапляти в легені і викликати різні захворювання. Щоб запобігти подібним ситуаціям, після повного висихання штукатурку необхідно захистити. Найпростіший і дешевий спосіб – пофарбувати стіни олійними фарбами. Але можна також обклеїти його або зробити вагонку з різних матеріалів. Конкретний спосіб обробки повинен враховувати конкретні умови експлуатації приміщення.

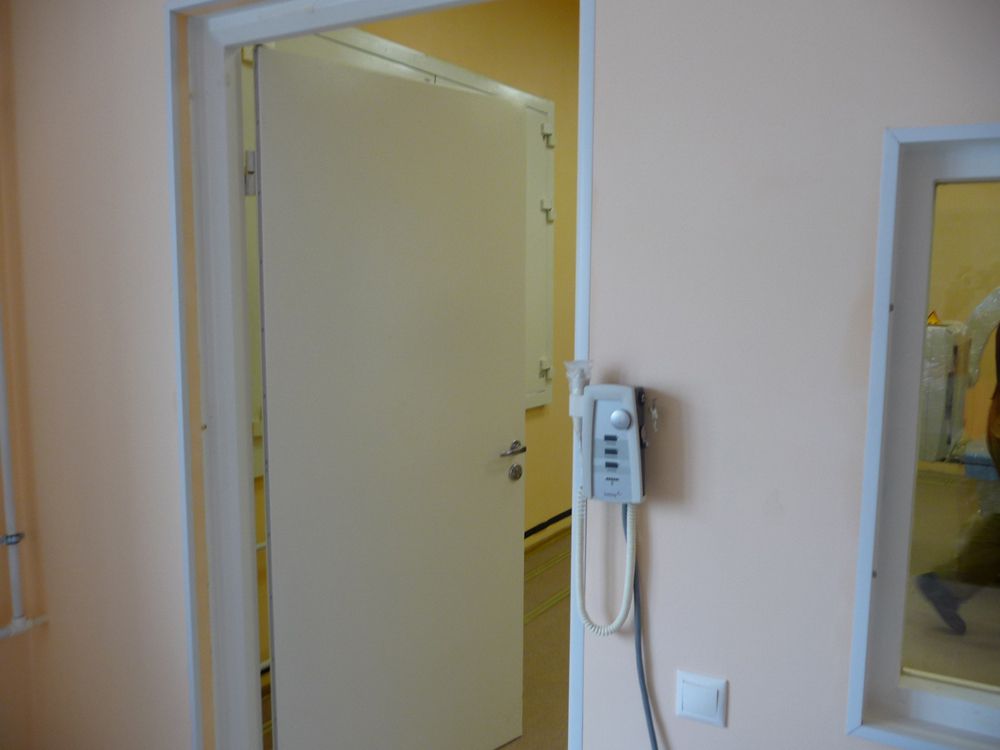

Готові приміщення

Ціни на різні види будівельних фарб

Будівельні фарби

Технологія заливки баритової штукатурки товстим шаром

Якщо товщина штукатурного шару перевищує 2 см, то швидше і надійніше залити стіну під опалубку. Ми вже згадували, що в цьому випадку необхідно закріпити металеву арматурну сітку.

важливо. Довжина виступаючих над поверхнею стіни дюбелів, на які кріпиться сітка, повинна дорівнювати товщині наливається шару. Як зробити опалубку? Розглянемо два варіанти виготовлення: з обрізної дошки і зі спеціальної вологостійкої фанери.

Дощата опалубка

Товщина заливки невелика, можна використовувати обрізну дошку ≈ 20 мм.

Крок 1.Візьміть розміри стіни. Якщо довжина більше трьох метрів, то краще зробити два щита з дощок – ризики прогинів зводяться до мінімуму. Але конкретне рішення приймається на місці з урахуванням розміру стіни, що захищається. Довжина щитів приблизно 1,5 метра, висота не більше одного метра.

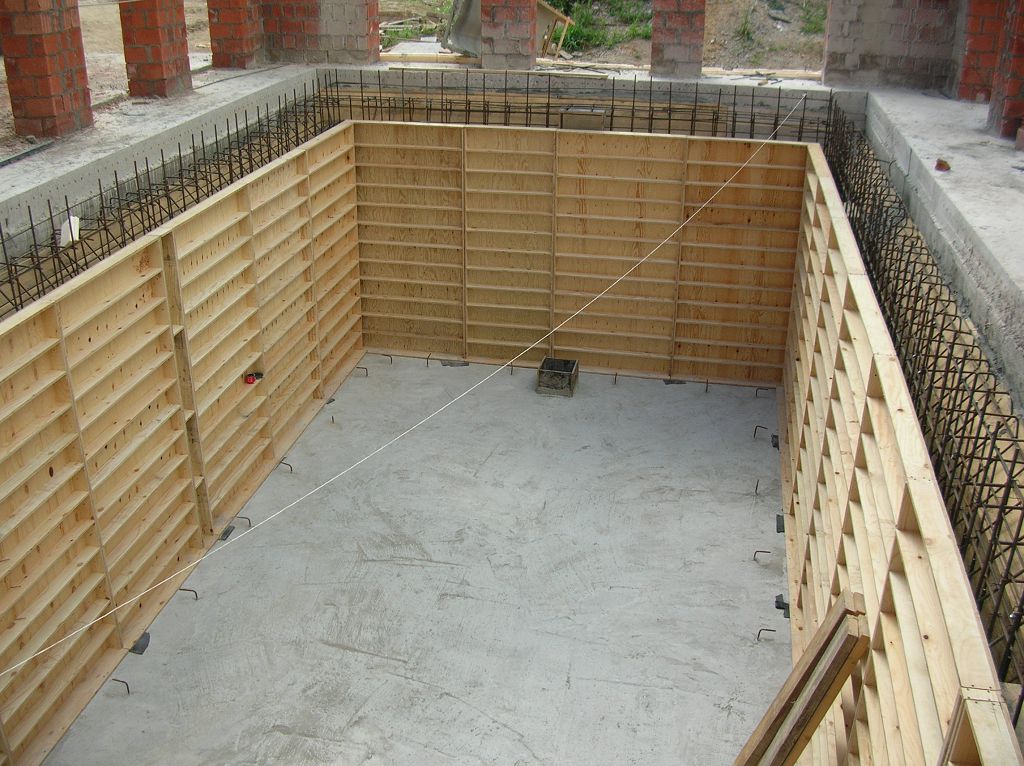

Опалубка стінова з армованої сітки

Крок 2.Прибийте дошки до дерев’яних рейок 30х50 мм, при фіксації максимально щільно притисніть їх один до одного. Відстань між вертикальними планками – не більше метра.

Крок 3. Переверніть щит догори і перевірте положення дощок. Якщо ви виявите перепади у висоті, усуньте їх.

Крок 4.Притулити опалубку до стіни; він повинен упиратися в головки гвинтів. Перевірте рівень на вертикальність і при необхідності виправте положення.

Крок 5.Закріпіть опалубку кутовими опорами.

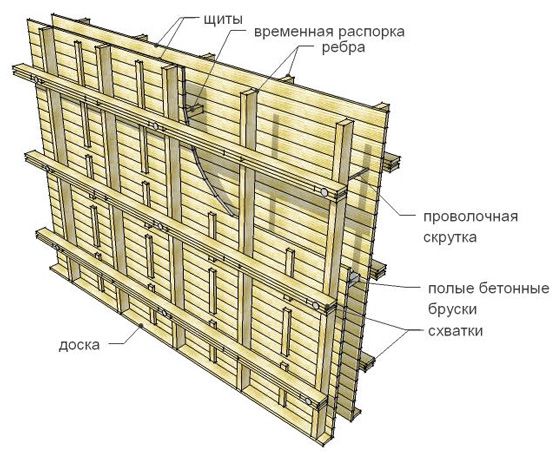

Опалубка з дощок на стіну

Зверху насипте баритову штукатурку, постійно розрівнюючи її. Якщо у вас є електричний вібратор, чудово, використовуйте його для видалення повітря з маси. Якщо ні, постійно простукуйте молотком по опалубці, поки маса не перестане осідати.

Крок 6.Коли маса застигне, зніміть опалубку і таким же чином встановіть її вище на стіну. На застигання знадобиться не менше тижня, тому не поспішайте стругати панелі. Якщо маса не набрала міцність, то великий ризик появи глибоких тріщин або відшарування.

Між стіною і стелею завжди залишається щілина; її доведеться кілька разів штукатурити кельмою.

Після закінчення роботи видаліть нерівності. Залежно від розміру їх можна зрізати або затерти. Остаточне вирівнювання площини стіни залежить від обробки. Перед фарбуванням або обклеюванням шпалерами стіна повинна бути максимально якісною; при оббивці стін різними панелями вирівнювання робити не потрібно.

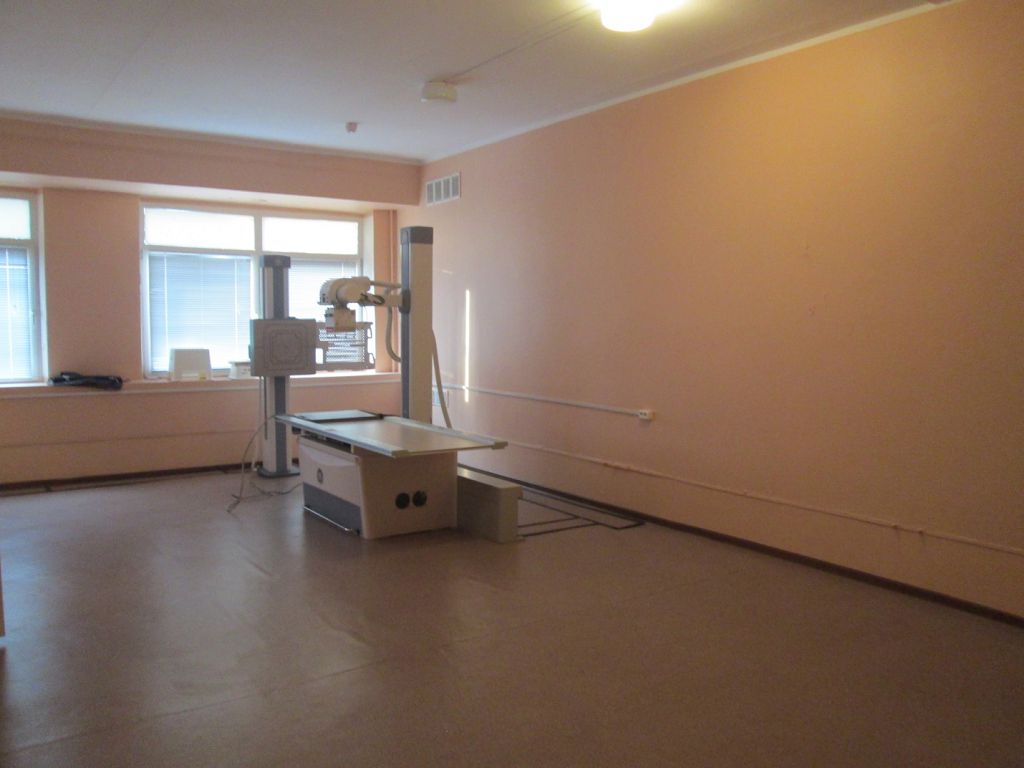

Готовий рентген кабінет

Якщо у вас є вологостійкі фанери для опалубки, відмінно, робота піде швидше, а площину стіни вийде якісніше.

Ціни на різні види барів

Бар

Захист підлоги

Майте на увазі, що поверх баритового шару обов’язково доведеться робити бетонну стяжку; міцність матеріалу недостатня для важких рентгенівських установок.

Перед початком робіт потрібно вирівняти бетонну основу, зазвичай це залізобетонна плита перекриття. Розчин наноситься по маяках, вирівнюється за допомогою правила або довгої рівної дерев’яної смуги шириною не менше 5 см. Єдина умова – при приготуванні розчину необхідно надягати респіратор.

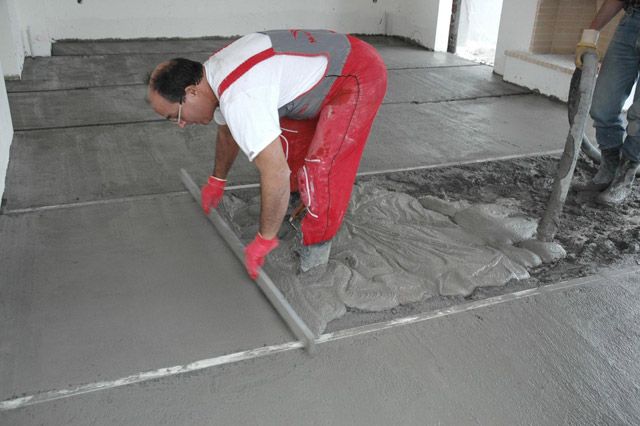

Бетонна стяжка підлоги

Штукатурка стелі

Якщо у вас немає досвіду, не беріться за таку роботу.

Крок 1.Очистіть бетонну плиту від пилу і бруду. При виявленні великих тріщин і нерівностей зашпаклюйте їх. Справа в тому, що товщина баритової штукатурки повинна бути однаковою по всій площі, а на нерівній основі цього досягти неможливо.

Крок 2.Змочіть поверхню ґрунтовкою двічі в поперечних напрямках.

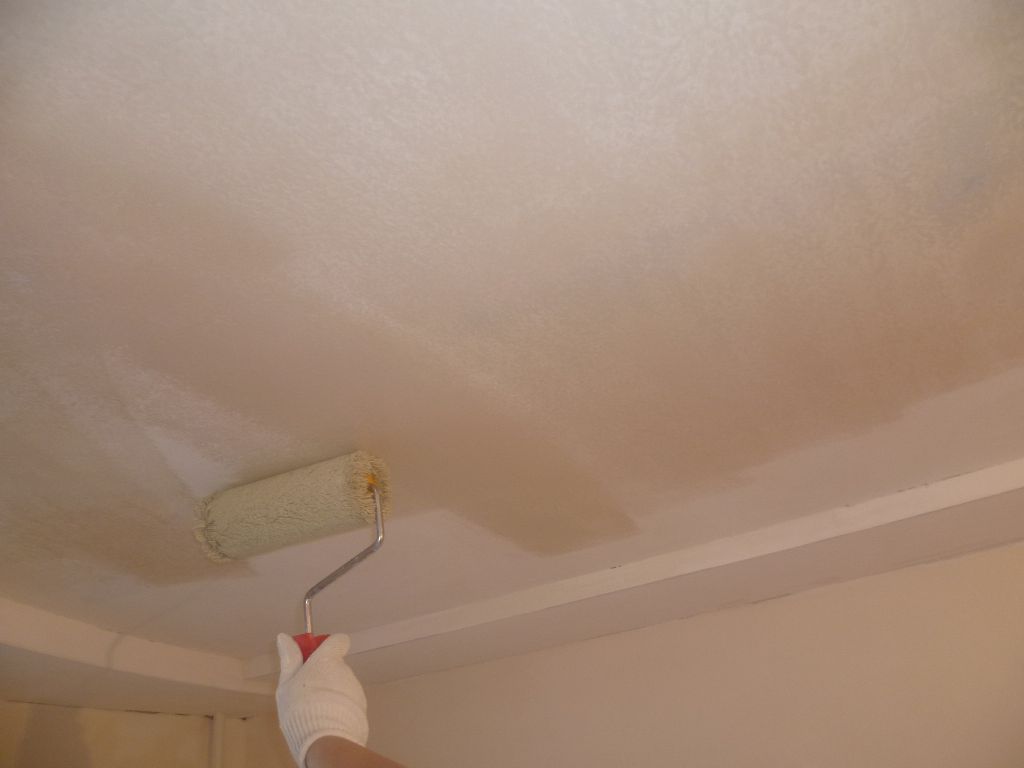

Грунтовка стелі

Практичні поради. Коефіцієнт зчеплення баритової штукатурки з бетонною плитою значно збільшиться, якщо на стелю перед оштукатурюванням нанести цементне молоко. Для цього в невеликій ємності розчиніть воду і цемент до консистенції рідкої сметани. Розчин слід накидати на стелю ковшем; після застигання зі стелі будуть звисати невеликі «бурульки». Вони значно збільшують площу зіткнення баритового розчину з основою. Метод дуже старий, але безвідмовний у всіх випадках.

Крок 3.Встановити маяки на стелі. Якщо вони не виходять з маси, використовуйте тонкі металеві рейки і закріпіть їх дюбелями.

Установка маяків на стелі

Подальша робота нічим не відрізняється від штукатурки стін, тільки штукатурити, звичайно, набагато складніше. Захищайте очі від контакту з баритовою сумішшю та використовуйте захисні окуляри.

Загальні рекомендації

Перед оштукатуриванием баритовой штукатуркой вся проводка и инженерные коммуникации уже должны быть проложенными. Штробить штукатурку категорически запрещается – появляются места с недостаточным экранированием рентгеновских лучей.

Ніколи не сушіть штукатурку за допомогою вентиляторів або навіть теплових гармат. Прискорене висихання не дозволить цементу набрати міцність, і в результаті штукатурка починає кришитися. А це вкрай небезпечно при використанні баритової штукатурки.

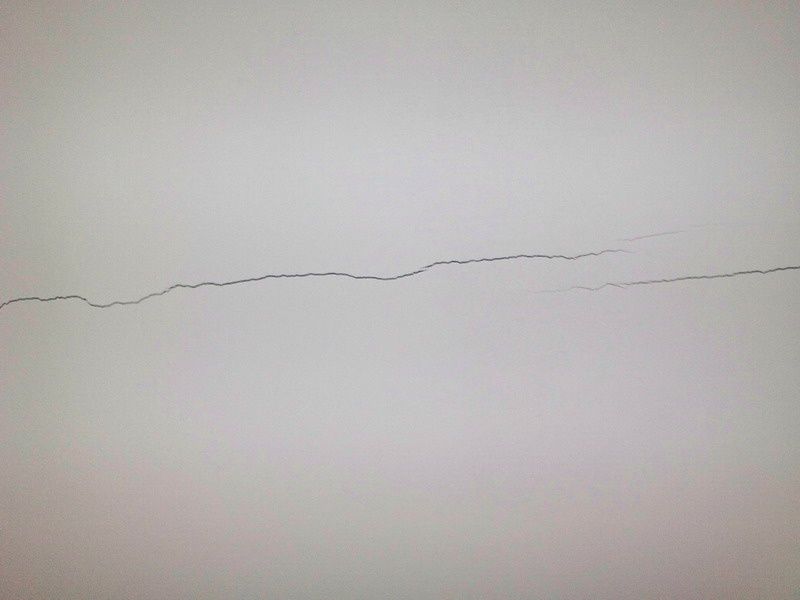

Утворення тріщин через неправильне висихання

Дуже сухі цегляні стіни необхідно попередньо зволожити. Така стіна швидко вбирає воду, і коефіцієнт зчеплення різко знижується.

Якщо температура в приміщенні вище +22–25°C, то після закінчення робіт стіну необхідно змочити; краще це робити на ніч.

Перед оштукатурюванням рекомендується перевірити розчин; якщо він погано прилягає до стіни, то додайте трохи цементу. Про нестачу цементу також свідчить швидке поділ маси на воду і тверду фракції.

Головна порада – баритова штукатурка відноситься до комплексу спеціальних захисних будівельних робіт, до яких пред’являються дуже високі вимоги до якості та дотримання технології. Не поспішайте, працюйте акуратно та відповідально.
