Серед безлічі доступних способів скління балконів безрамний вважається самим елітним. Конструкція містить мінімальну кількість елементів, але до кожного з них висуваються найвищі вимоги якості.

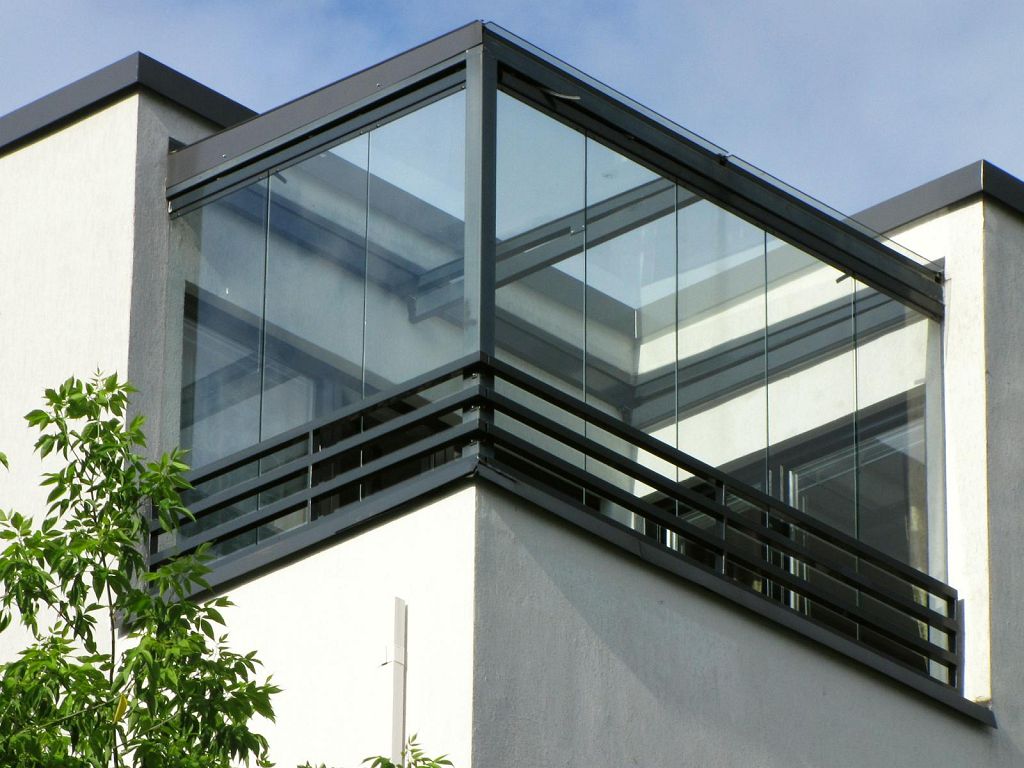

Безрамне скління балконів

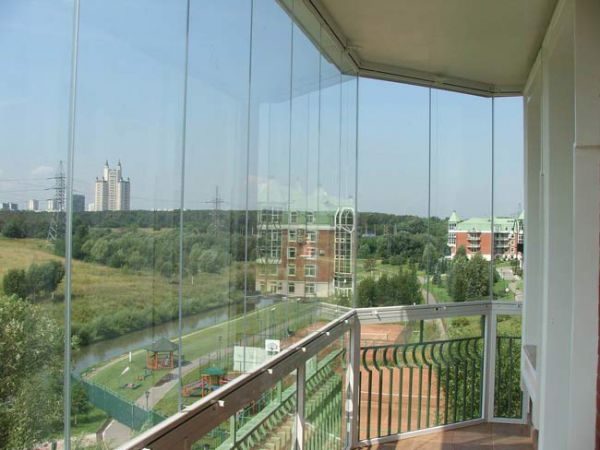

Безрамне скління лоджії, вид зсередини

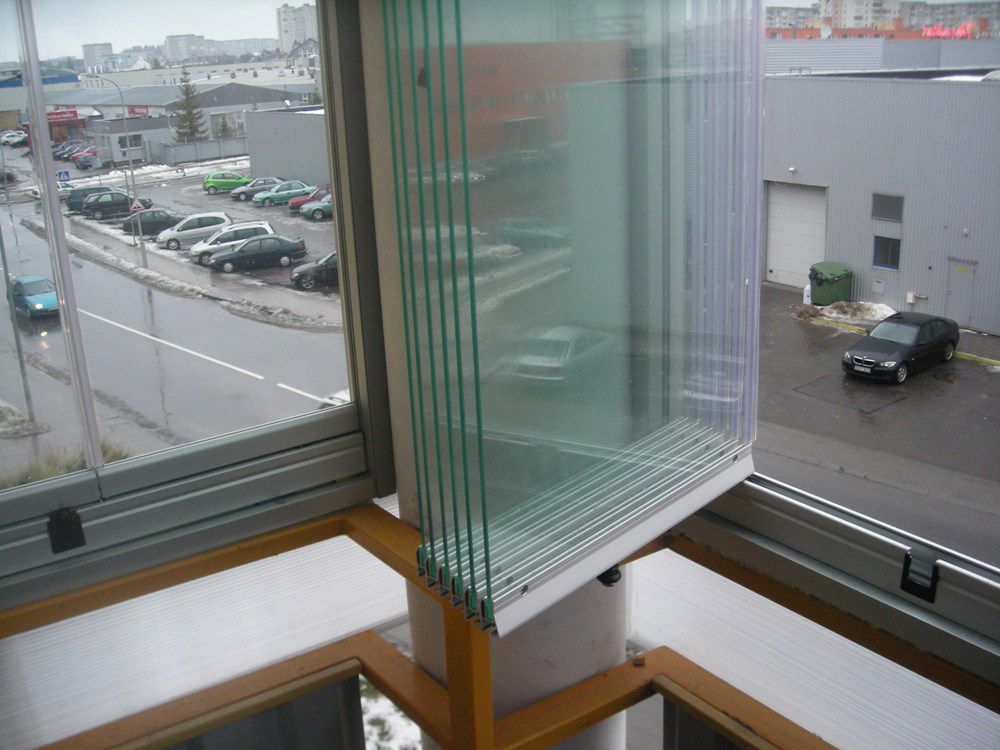

Безрамне скління балкона. Окуляри зсуваються і складаються книжкою

Проектування системи

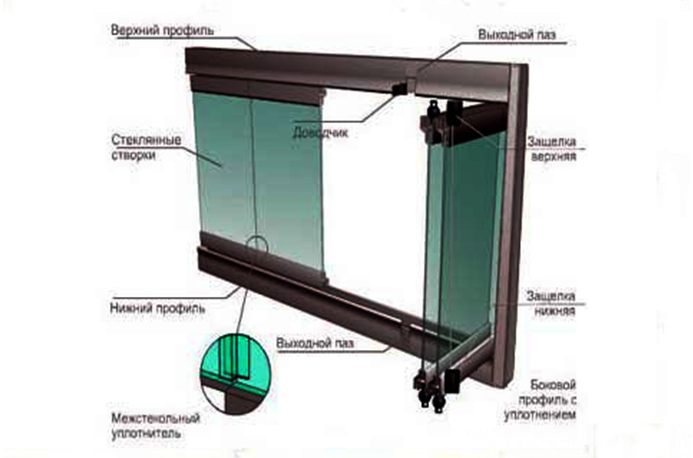

Проектування системи безрамного скління

Система складається з наступних структурних елементів.

1. Верхній і нижній профіль (№4 і №10). Основні несучі елементи витримують все навантаження. Вони мають спеціальні пази для переміщення склопакетів і спеціальні вихідні пази для виходу і повороту пакетів при повному відкритті склопакета.
2. Ближче.Направляє склопакети в нішу для повороту. Виготовляється з пластику, розміри залежать від виробника, має кілька секцій.
3. Бічні профілі.Вони служать для ущільнення опорних площин і сприймають частину вертикальних навантажень.
4. Верхні та нижні засувки.Закріпіть віконні стулки в потрібному положенні.
5. Скло (№7).Вони виготовлені з ударостійких сортів і мають ущільнювачі для підвищення комфорту перебування на балконі. Товщина скла від 6 мм.
6. Склопрофіль (№6).Скло кріпиться на нього за допомогою особливо міцного поліуретанового клею; як доповнення в деяких системах використовуються заклепки. Кожен скляний профіль має два підшипники для полегшення ковзання.
7. Роликова підвісна система (№3).Деякі варіанти мають систему роликової тяги; вага скла підтримується верхнім або нижнім профілем.
8. Верхній і нижній водовідвідні карнизидля захисту системи від проникнення дощової води(№ 2 і № 11).

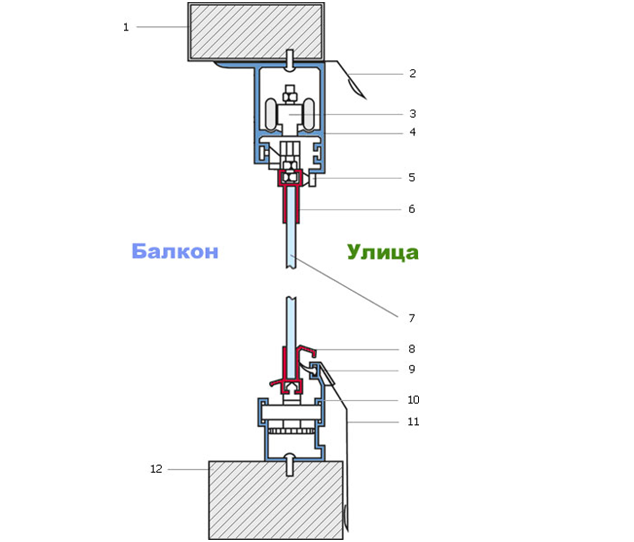

Схема скління

Вага скла може витримуватися як верхньою, так і нижньою опорою. Для зручності відкривання дверей передбачені спеціальні ручки; Поверхні металевих профілів покриті стійкими порошковими фарбами. При бажанні встановлюється антивандальний замок, який не дозволяє відкривати двері зовні.

Якщо стулки розсувні, то на торцях встановлюються планки з ворсом. Він запобігає проникненню пилу та шуму в приміщення та автоматично очищає поверхню скла щоразу, коли воно відкривається/закривається.

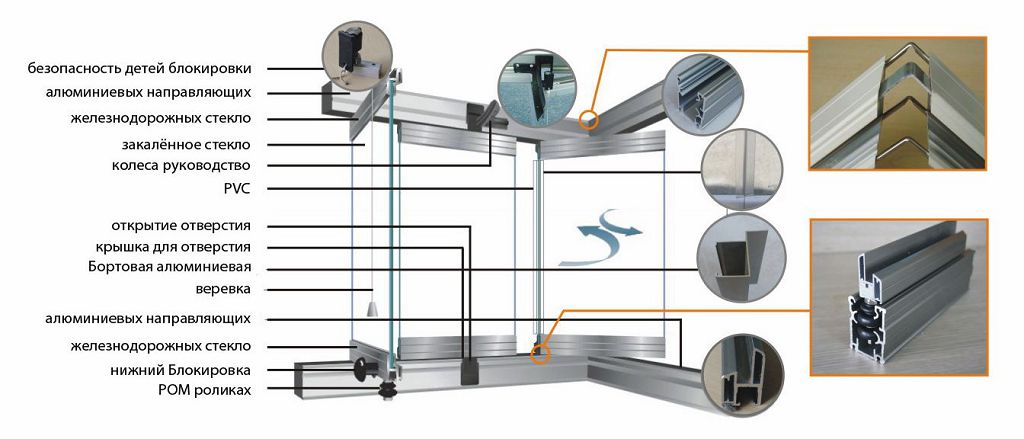

Безрамна система скління

Експлуатаційні характеристики безрамного скління

За вартістю це один з найдорожчих видів скління, але він має не тільки позитивні, а й негативні сторони. До переваг можна віднести наступні показники:

• оригінальний дизайнерський вигляд фасаду будівлі. Підкреслює легкість дизайну, використовується в різних стилях. Розміри будівлі візуально збільшуються;
• Значно збільшується природна освітленість балкона. З усіх способів, які використовують будівельники, безрамне скління практично не перешкоджає проникненню сонячних променів; має мінімальну площу непрозорих поверхонь.

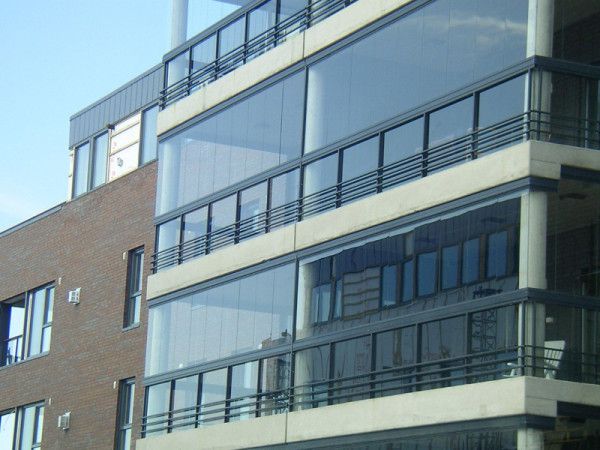

Висока освітленість на балконах з безрамним склінням

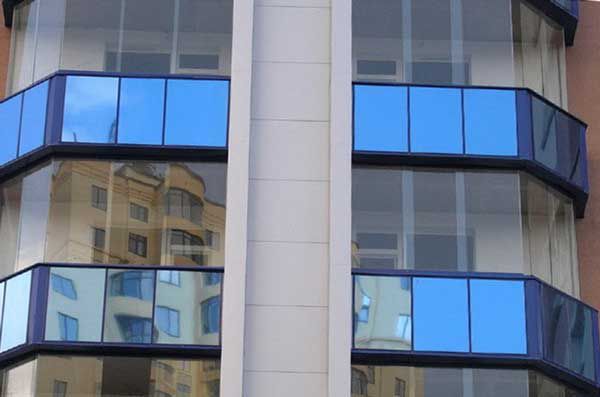

Сучасний дизайн балкона

На жаль, недоліків набагато більше.

1. Безрамне скління можна віднести до одного з видів балконних огорож, та й то не дуже надійних. Це не створює серйозних проблем для проникнення небажаних осіб.
2. Практично нульове теплозбереження. Виходити на балкон можна тільки ранньою весною і пізньою осінню. Утримувати квіти на них цілий рік не вийде.

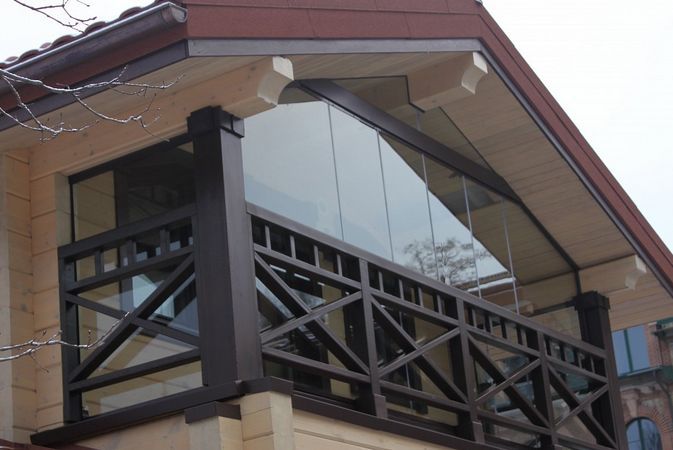

   Такі балкони мають низький ступінь теплозбереження

3. Як тільки тепле повітря з кімнати потрапляє на балкон, вікна відразу запотівають і на них з’являється конденсат. Потім стікає вниз і потрапляє на обшивку балкона. В результаті прискорюється їх псування і підвищується ймовірність появи грибків і цвілі. Для відведення конденсату необхідно застосувати комплекс додаткових будівельних заходів.
4. Великі навантаження на два елементи вимагають дуже якісної підготовки несучих архітектурних елементів балкона; іноді їх доводиться замінювати новими структурами. А це не завжди можливо з урахуванням залишкової несучої здатності балконної плити.

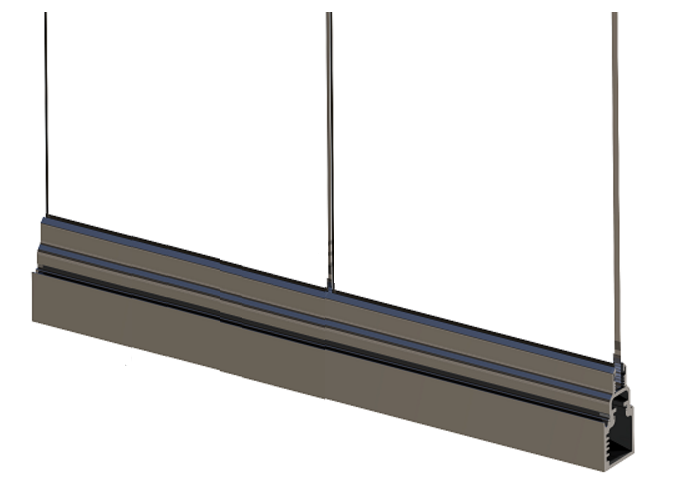

   Система, що спирається на нижній направляючий профіль, безпечніше підвісної конструкції

5. Неможливо відкрити тільки одну стулку; щоб дістатися до останнього, вам доведеться пересунути всі попередні. Це довго і незручно.

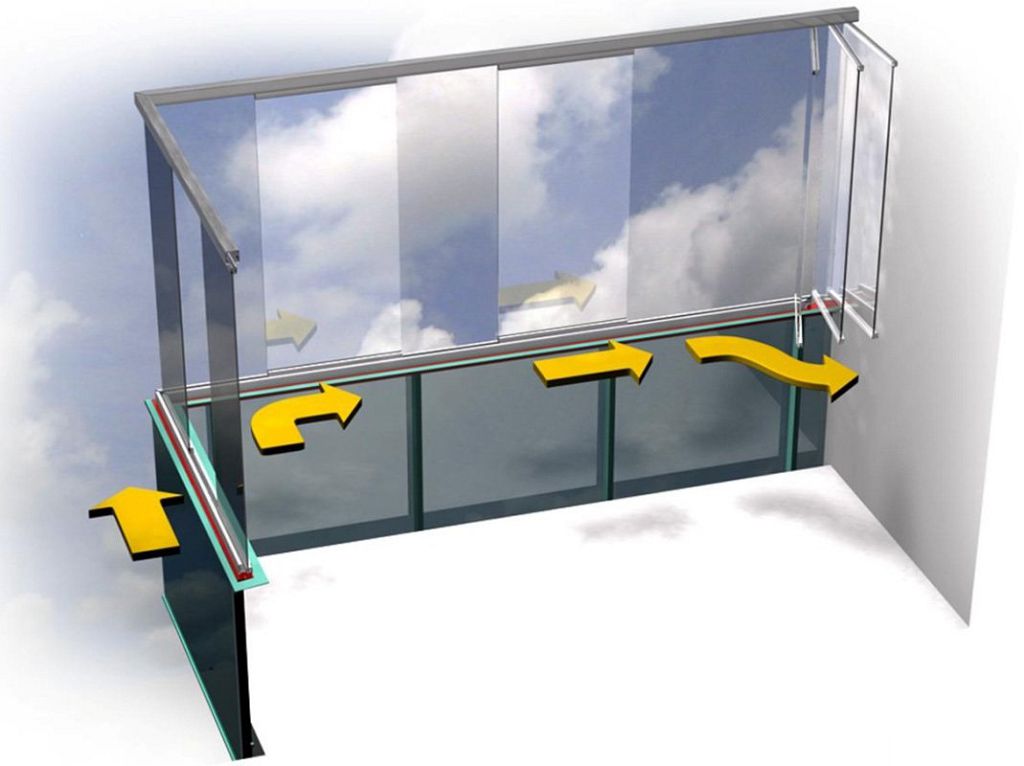

   Схема зсуву стулок

Даємо об’єктивну характеристику безрамного скління балкона; це допоможе вам свідомо прийняти остаточне рішення; не варто поспішати з цим видом скління.

Види конструкцій для безрамного скління балконів

Сьогодні на нашому ринку можна придбати системи двох виробників: фінського та вітчизняного.

Вітчизняний

Бренди СТС і Естель ні в чому не поступаються зарубіжним конкурентам за якістю інженерних рішень, а іноді навіть перевершують їх. Однією з переваг є те, що стулки одночасно кріпляться на верхній і нижній профілі, що підвищує стійкість до вітрових навантажень і робить знос деталей, що труться, більш рівномірним. Завдяки цьому збільшується термін служби конструкцій.

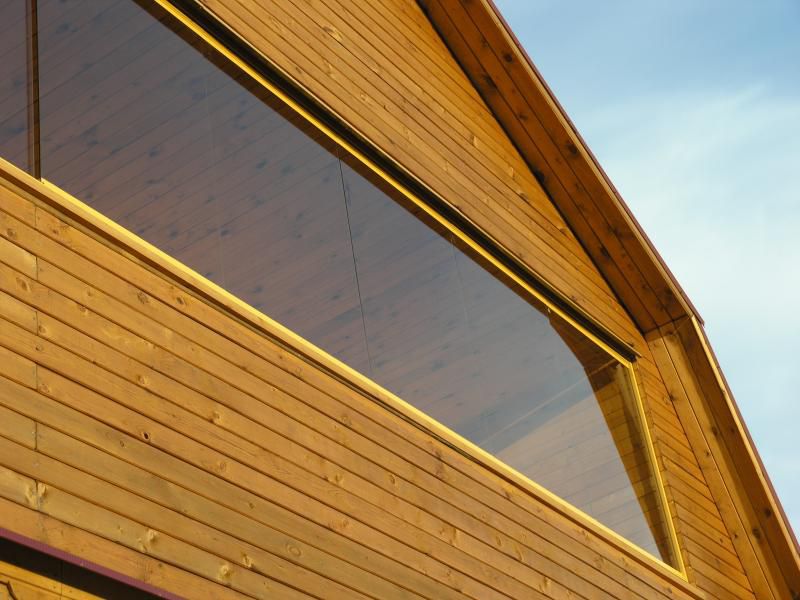

Система безрамного скління ESTEL

Замість алюмінієвих сплавів навантажені елементи виготовлені з нержавіючої сталі, що дуже важливо в наших умовах експлуатації. Є можливість встановлення додаткового антивандального захисту. Ширина стулок 500-800 мм, розміри можуть бути змінені під індивідуальне замовлення. Скло може рухатися як прямолінійно, так і по кутах – сфера використання розширюється. Вартість конструкцій приблизно в 1,5 рази нижче іноземних. Є тільки один недолік – неякісне виготовлення, порушення технології, перевищення допустимих меж нівелює переваги конструкції. Причина низької якості – застаріле обладнання та безвідповідальні виконавці.

Безрамна система скління лоджій та балконів європейської якості ESTEL™

іноземні

Найвідоміший бренд Lumon, профілі виготовлені зі спеціального, високоміцного алюмінієвого сплаву, кількість і розподіл Mg2Si в металі точно контролюється, що підвищує антикорозійну стійкість. Скло може мати ультрафіолетовий фільтр, щоб виключити можливість сонячних опіків. Передбачена установка по периметрах будь-якої геометричної форми: П-подібна, арочна, радіально-кутова, клинова, трапецієподібна.

Безрамний склопакет LUMON

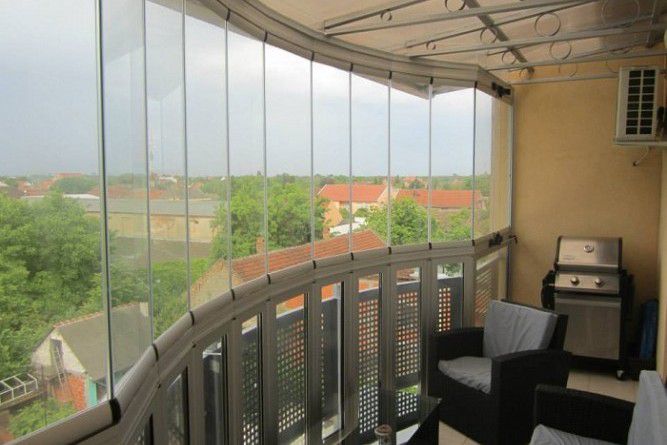

Фінське склопакет без рам

Система скління Lumon – естетичний захист вашого балкона

Підготовка архітектурних елементів балкона

Це не один з важливих етапів, але найважливіший. Якщо балконні конструкції не володіють необхідною міцністю і стійкістю до різних навантажень, то говорити про якісне безрамному склінні неможливо навіть теоретично. На що звернути увагу при підготовці балкона?

Парапет

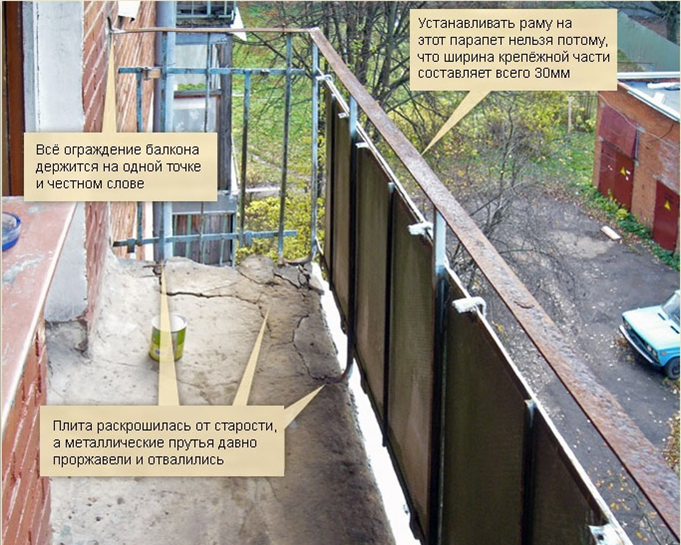

Металевий парапет

У будинках старих серій балконний парапет був металевим або з тонких залізобетонних плит. Обидва варіанти давно відпрацювали свій ресурс і не витримують не тільки додаткових, але і початкових проектних навантажень. Їх необхідно демонтувати та будувати нові споруди.

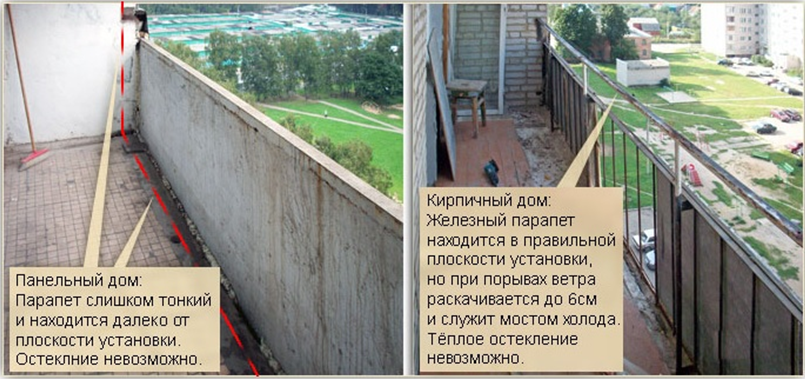

Парапет

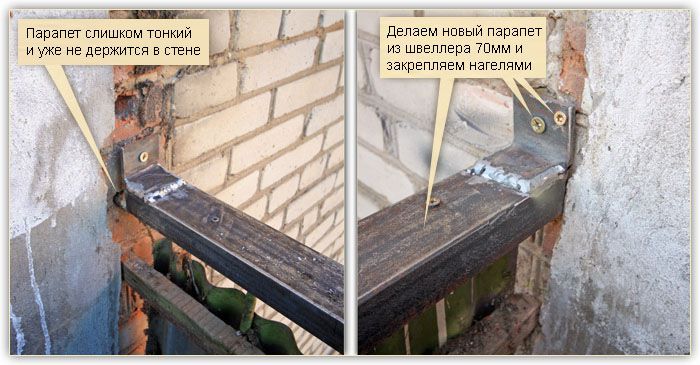

Зміцнення балконного парапету

Але перед цією роботою слід уважно оглянути несучу панель, причому не тільки ваш балкон, але і верхню. При виявленні видимих ​​пошкоджень плити зміцнюють. Це досить складна робота і вимагає практичних будівельних навичок. Конструкції зміцнюються металевими прутами або іншими прокатними профілями, закріпленими в стіні фасаду. Згодом їх закривають під час обшивки балконних поверхонь.

Не рекомендується встановлювати безрамне скління на металеві парапети; вони можуть провиснути, а це може призвести до вкрай неприємних ситуацій, у тому числі до випадання скла рами. Зробіть парапет з тонких блоків або цегли.

важливо. Зверніть увагу на місце укладання парапету; вона повинна перекривати край плити верхнього балкона не менше 6 сантиметрів. Якщо габарити дозволяють збільшити розміри стелі, відмінно; анкерні дюбелі верхнього профілю не можна монтувати на самому краю.

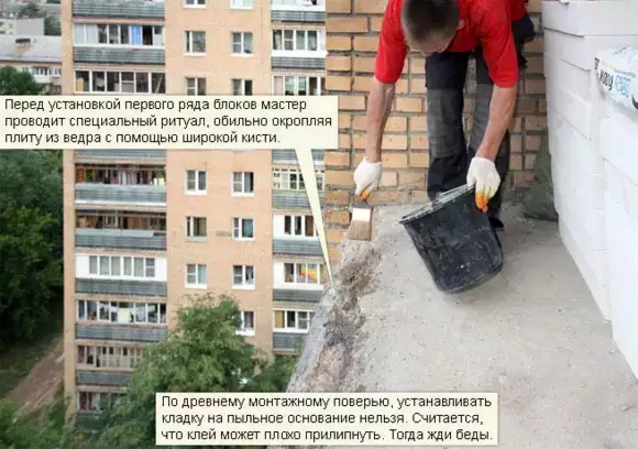

Перед укладанням піноблоку плиту важливо очистити від пилу

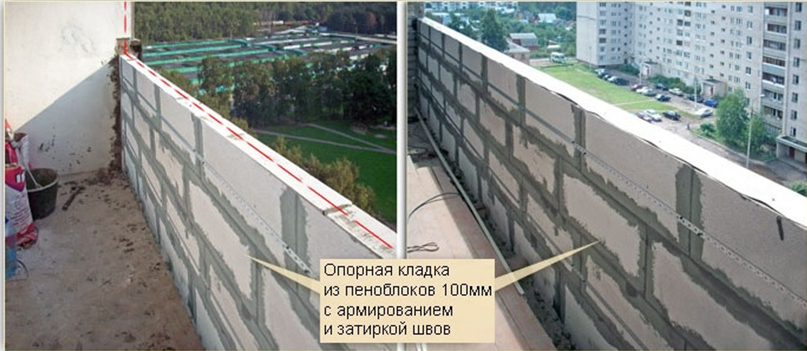

Опорна кладка з піноблоків

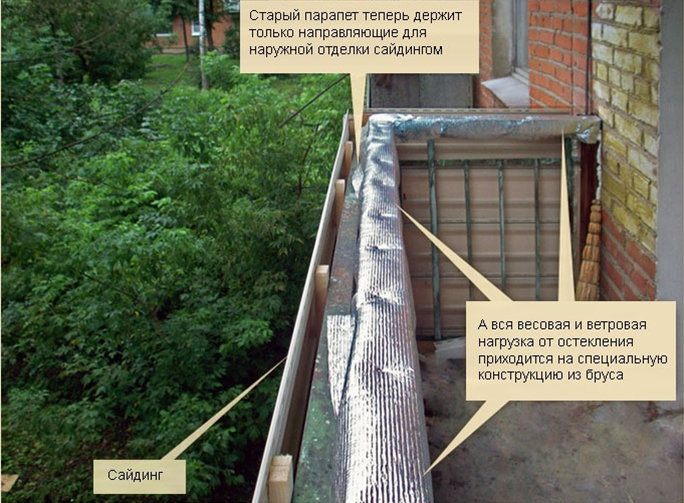

Дерев’яна конструкція, яка буде нести навантаження від скління

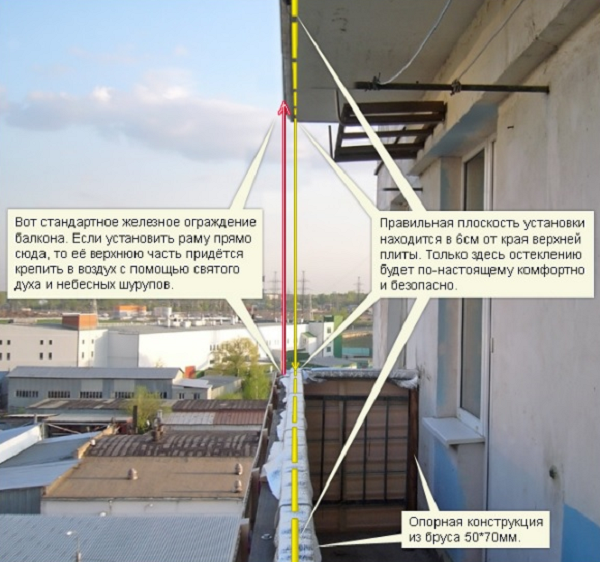

Площина монтажу скління

Ціни на піноблоки

Піноблок

Як зміцнити балконну плиту перед склінням

Ніколи не навантажуйте балкон додатковими елементами, якщо опорна плита знаходиться в поганому стані. Приділяти належну увагу перевірці технічного стану та ремонтним роботам.

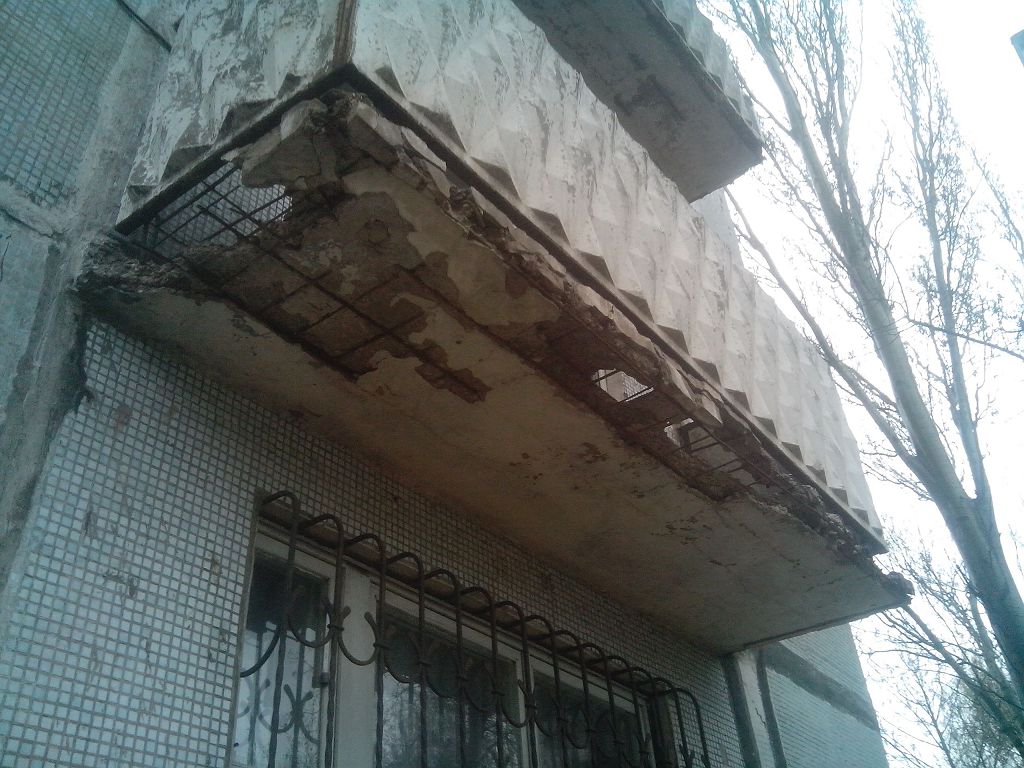

Зруйнована балконна плита

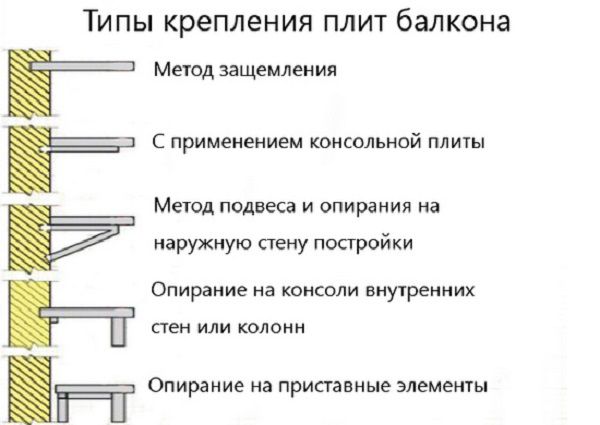

На малюнку показано види кріплення балконних плит і можливі способи їх реставрації. Вибирайте для себе відповідний варіант, враховуючи стан конструкції та особисті можливості.

Варіанти кріплення балконних плит

Майте на увазі, що в деяких містах заборонено змінювати зовнішній вигляд фасадів будівель; такі роботи потребують спеціального дозволу органів місцевого самоврядування. У цегляних будинках плита спирається на залізобетонні закладні, в панельних – на суміжні залізобетонні конструкції. Якщо плита має тріщини на стику зі стіною, відшарування бетону з лицьової та тильної сторін плити або видно арматуру, то потрібен ремонт.

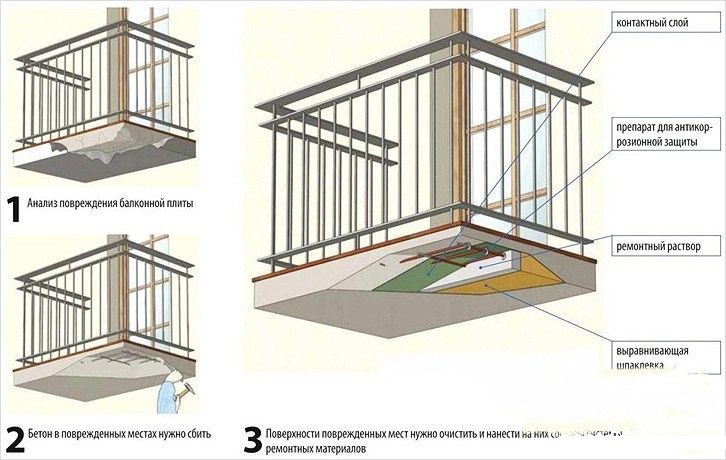

Схема ремонту бетонної плити

На першому поверсі проблем менше; можна встановити прості вертикальні опори на землю. Єдине застереження – під опори доведеться робити стовпчасті фундаменти і вживати заходів щодо усунення впливу спучування землі при промерзанні/розмерзанні.

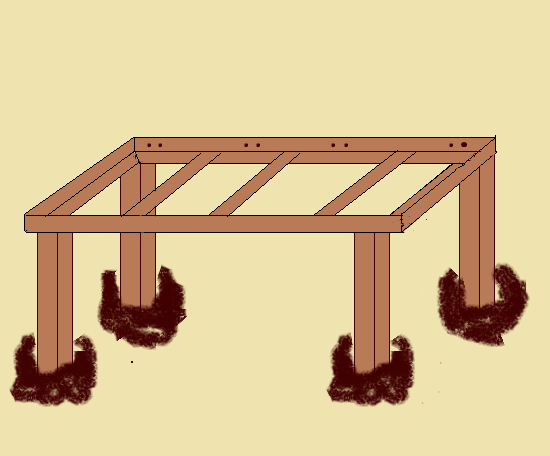

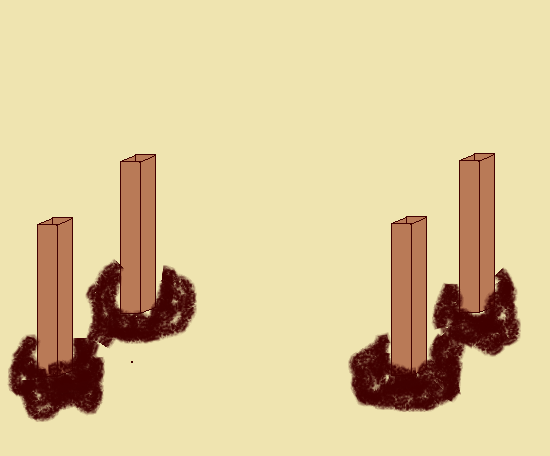

Схема опори несучої плитиПідв’язка опори

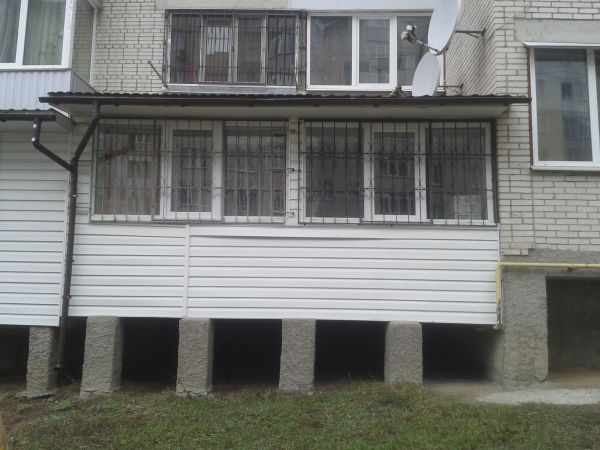

Стовпи під балкон

Якщо балкон знаходиться на другому або вище поверхах, то конструкції доведеться закріпити знизу або зверху металевими каркасами. У стіні свердляться отвори і в них забивається арматура. Вам потрібно як мінімум дві такі точки опори. Далі зварюється новий металевий каркас, виготовляється арматурний пояс і конструкція заливається новим бетоном. Не перестарайтеся з товщиною бетону; він не повинен сильно додавати загальну вагу конструкції.

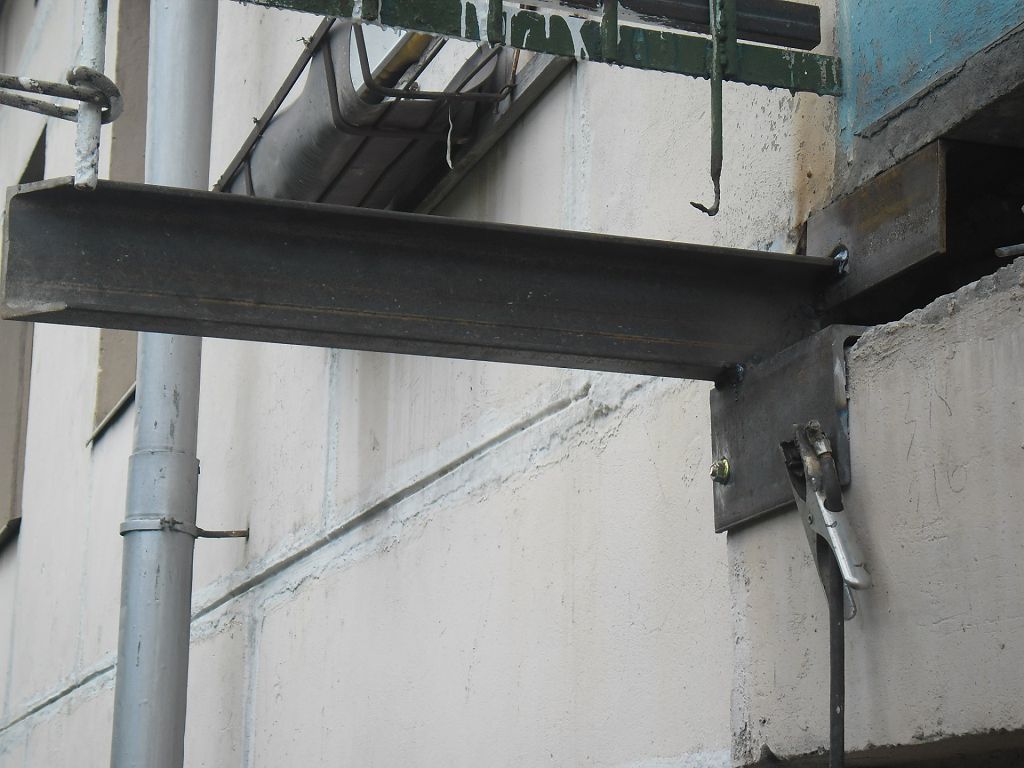

В арматурному каркасі балконної плити основні стрижні лежать перпендикулярно стіні і працюють на розтяг.

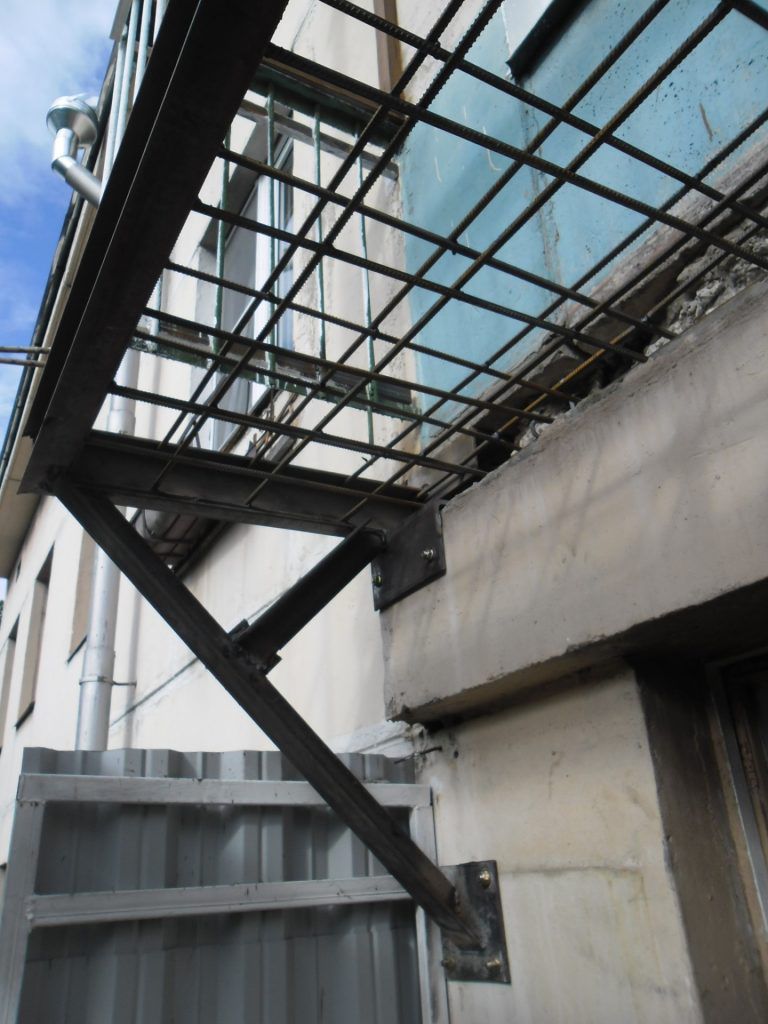

Упряж

Каркас можна зробити з куточка 45×45; товстішого не треба. Він не тримає сили, а служить лише для фіксації арматури. Для армування використовувати тільки будівельну арматуру періодичного профілю; достатньо діаметра 5-6 мм. Більш товсті використовувати немає сенсу; з точки зору фізичної міцності матеріал з таким діаметром є цілком задовільним. Ніколи не армуйте балконні плити дротом. Гладка поверхня не забезпечує необхідної міцності зчеплення, і конструкція не матиме потрібної міцності.

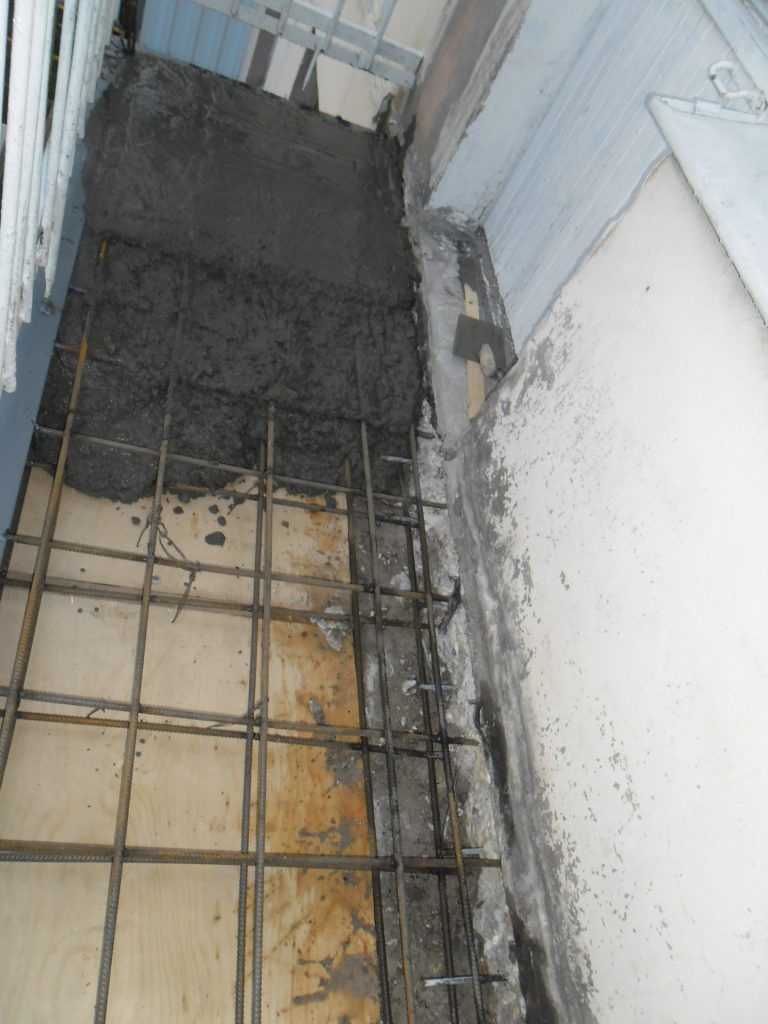

Бетонування плити

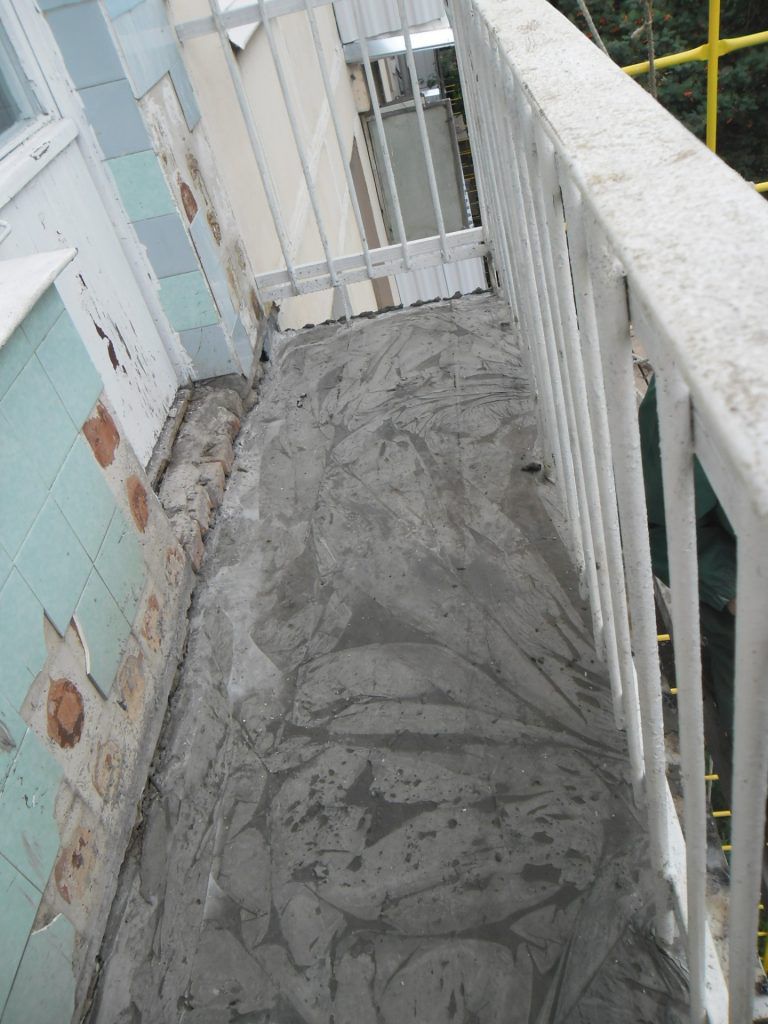

Залита плита

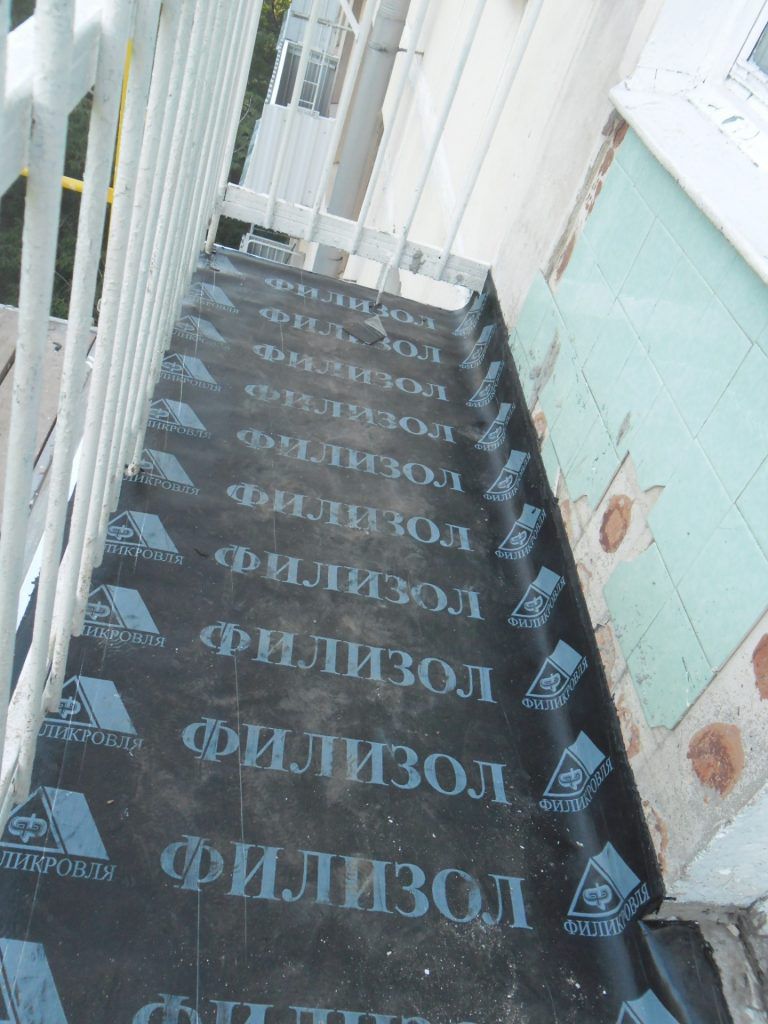

Гідроізоляція

Перед вибором способу зміцнення бетонної плити бажано проконсультуватися з професійним архітектором. Він знає, в яких серіях будинків яким способом встановлені балконні плити, розуміє принцип розподілу навантаження і може підібрати оптимальний з інженерної точки зору варіант посилення конструкції. Крім того, фахівець дасть приблизне значення прийнятної набору ваги.

Ціни на портативні зварювальні апарати популярних брендів

Портативний зварювальний апарат

Відео – Зміцнення балконної плити, посилення балкона, металевого каркаса

Покрокова інструкція монтажу безрамного скління на балконах

Крок 1.Перевірити стан несучих елементів. Парапет повинен бути ідеально рівним і горизонтальним, відхилення по всій довжині не повинні перевищувати ±2 мм.

важливо. Відстань між парапетом і верхньою несучою плитою зробіть повністю ідентичним, інакше відкрити/закрити двері буде неможливо. Якщо виявлено будь-яку непаралельність, обов’язково усуньте її. За допомогою парапету це зробити набагато простіше; зверху робиться стяжка і проблеми вирішуються.

Що робитиякщо поверхня парапету рівна, а з верхньою балконною плитою є проблеми?

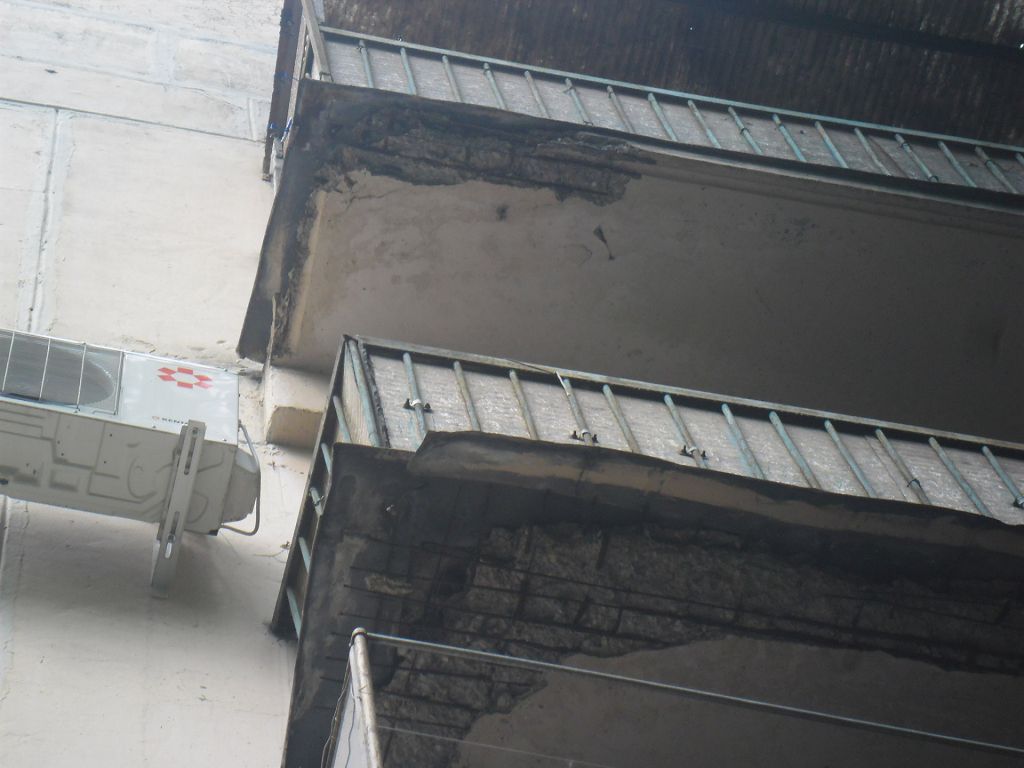

На фото балконні плити, які потребують ремонту

1. За допомогою точного рівня перевірте горизонтальне відхилення по всьому периметру плити, визначте максимальне значення відхилення по лінії горизонту.
2. За допомогою лазерного рівня розмічаємо на плиті місця кріплення верхнього несучого профілю безрамного склопакета.
3. Якщо відхилення в межах сантиметра, то доведеться встановити металеву арматурну сітку. Закріпіть його міцними дюбелями. Перед цим очистіть поверхню від бруду і рослинності, збийте крихкий старий бетон.

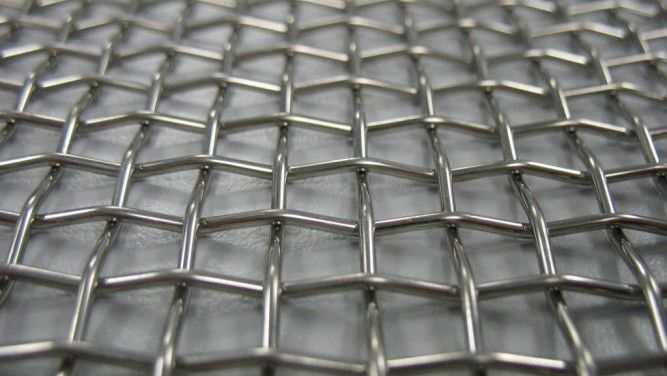

   Штукатурна металева сітка

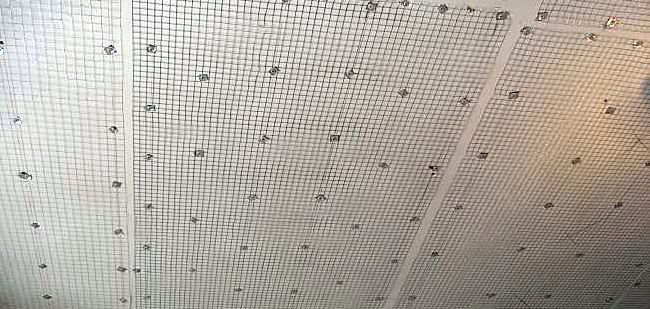

   Приклад кріплення сітки

4. Натягніть арматурну сітку, вона не повинна провисати, прив’яжіть її мідним або оцинкованим дротом до дюбелів.
5. Обштукатурити підготовлені поверхні. Рекомендуємо використовувати готові клеї для керамічної плитки. Вони мають відмінну адгезію, а по міцності значно перевершують традиційні цементно-піщані суміші.

   Нанесення штукатурки

6. Вирівнюйте поверхню тільки за допомогою рівня; дозволяє постійно контролювати горизонтальність оштукатуреної поверхні. Переверніть рівень догори дном, шкала положення завжди буде перед очима, а робочу площину використовуйте як правило. Затирати можна звичайною затіркою.
7. Дайте розчину час повністю схопитися, це займе не менше тижня. Якщо погода дуже тепла, рясно змочуйте поверхню кілька разів на день. Швидке висихання значно знижує міцність штукатурки.

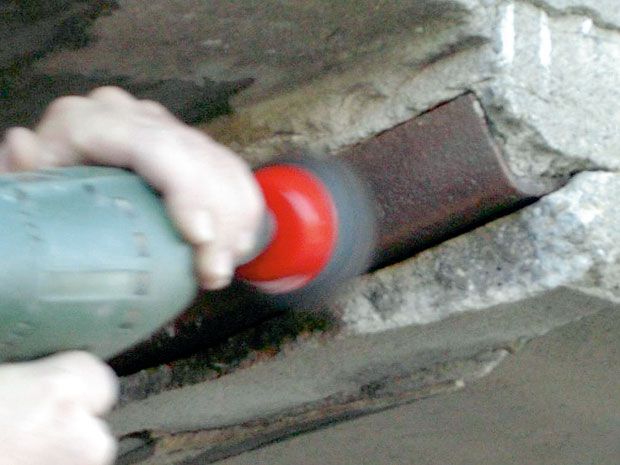

Щоб очистити поверхню всіх відкритих сталевих деталей або арматури від корозії, використовуйте дриль з дротяною насадкою.

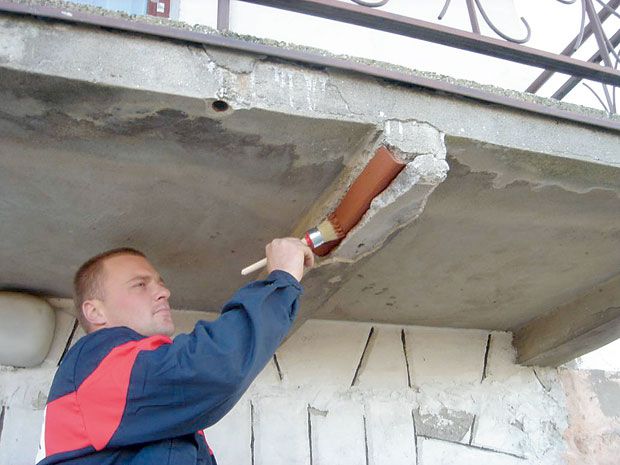

На всю відкриту поверхню арматури наноситься антикорозійний засіб.

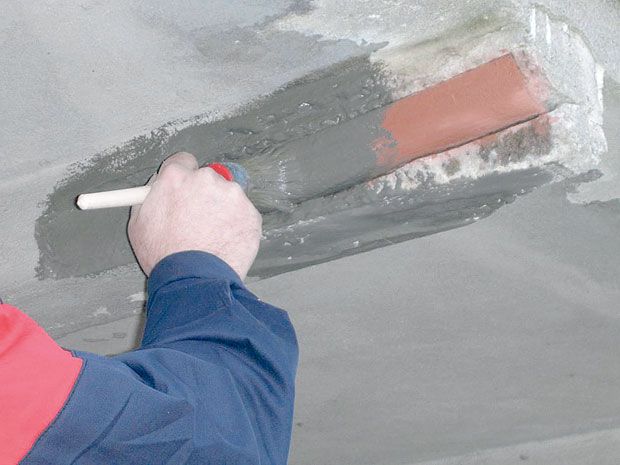

Склеювальний шар необхідно наносити на поверхню, площа якої перевищує поверхню, що ремонтується

Ділянку ремонту покривають декількома шарами ремонтного розчину, не забуваючи про нанесення між ними сполучного шару.

Після нанесення шару шпаклівки поверхня зачищається металевою кельмою.

Якщо все готово, то можна переходити до наступного етапу монтажу безрамного склопакета.

Крок 2.Зробити виміри по периметру балкона. Потрібно виміряти висоту, довжину і ширину балкона на рівні від парапету до верхньої балконної плити. Будьте уважні, похибка не повинна перевищувати кількох міліметрів.

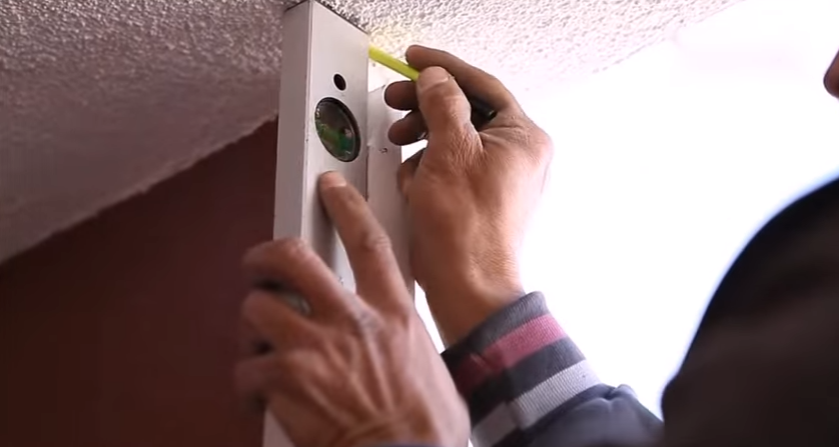

Маркування

Ціни на будівельні рівні

Будівельні рівні

Крок 3.Замовляйте безрамні склопакети в спеціалізованих компаніях. Підготуйте обладнання та інструменти. Система може базуватися на нижньому або верхньому профілі. Виберіть той варіант, який вважаєте більш надійним у вашому випадку.

Крок 4.На парапеті і верхній плиті проведіть лінії, по яких будуть кріпитися профілі. Дуже ретельно знімайте всі мірки, лінії повинні ідеально лежати в одній площині. Те ж саме виконайте з розміткою бічних профілів.

Крок 5.Приступайте до закріплення верхнього профілю. Відстань між дюбелями не більше 30 см, використовуйте тільки міцні конструкції, купуйте їх з запасом міцності.

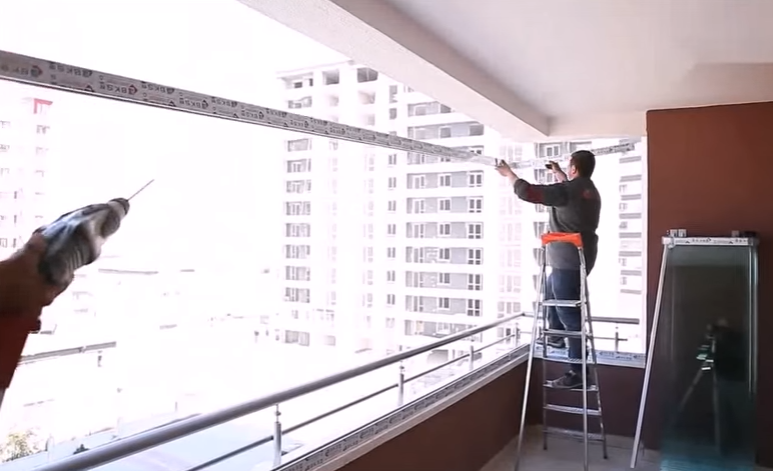

Верхній профіль

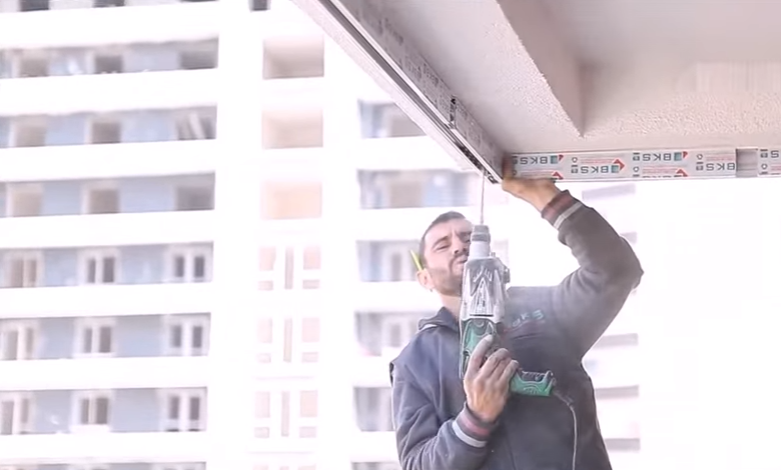

Кріплення профілю

Практичні поради. При свердлінні отворів в залізобетонних плитах є ймовірність попадання свердла на арматуру. Ніколи не пошкоджуйте його, припиніть свердлити отвір і почніть з іншого місця.

чому По-перше, цього вимагають будівельні норми та правила; забороняють пошкоджувати арматурний пояс залізобетонних конструкцій. По-друге, просвердлити отвори на новому місці набагато легше, ніж прорізати арматуру. По-третє, при свердлінні арматури отвір стає ширше запланованого спочатку. І за рахунок цього знижується міцність фіксації.

важливо. Не забудьте розташувати верхню і нижню окантовку під горизонтальними профілями.

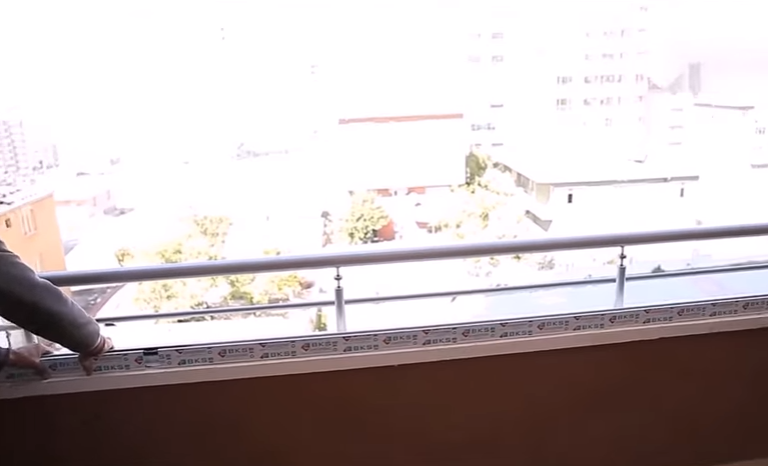

Нижній профіль

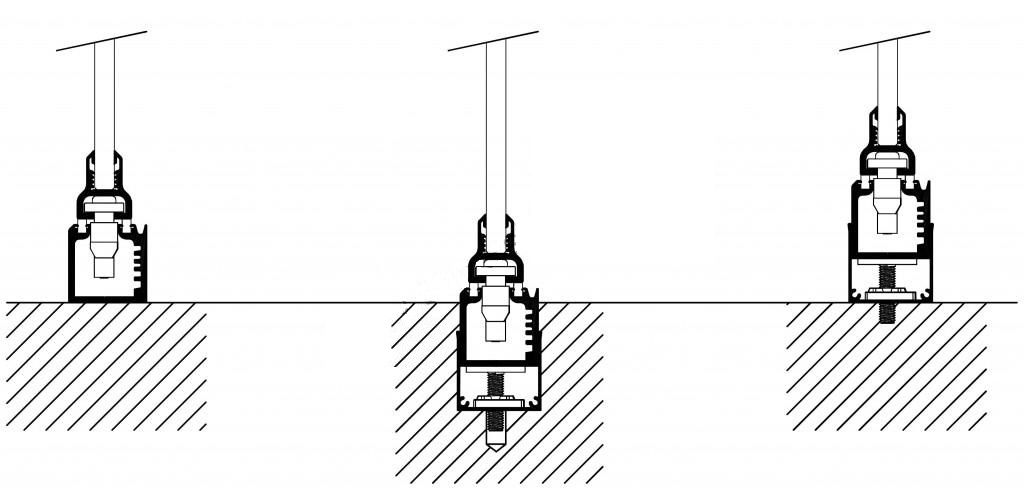

Види кріплення нижнього профілю

Крок 6.Знову встановіть бічні профілі.

Крок 7Зніміть фурнітуру і встановіть скляний профіль на скло. Часто постачальники пропонують вже встановлені скляні профілі, це значно прискорює процес монтажу.

Кількість і призначення спеціальної фурнітури варіюється в залежності від технології виробника. Кожен з них повинен оформити супровідну технічну документацію на свою продукцію. З його допомогою можна легко зрозуміти призначення деталі, спосіб її демонтажу і установки. Не поспішайте відразу розбирати конструкцію; уважно вивчити призначення та функції елементів. Деякі зроблені з пластику і можуть не витримувати надмірного зусилля. Крім того, непотрібні отвори в профілі знижують його несучі характеристики і служать місцями для проникнення вологи у внутрішні порожнини. Це дуже небажані явища. Взимку вода замерзає і двері не відкриваються/закриваються.

Крок 8Помістіть скло в профілі і перевірте на легкість переміщення. Закріпіть кріплення та зніміть захисну самоклеючу плівку. Якщо поверхні балкона ще не оброблені, то знімайте захисну плівку тільки в місцях кріплення фурнітури.

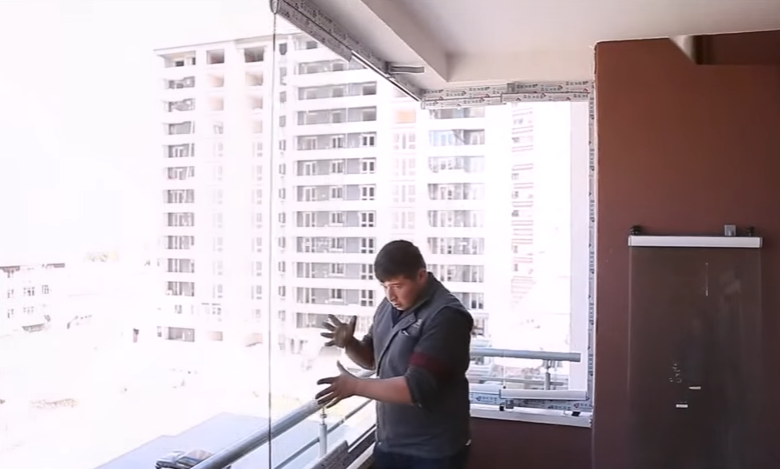

Монтаж скла

Остаточна фіксація верхнього профілю

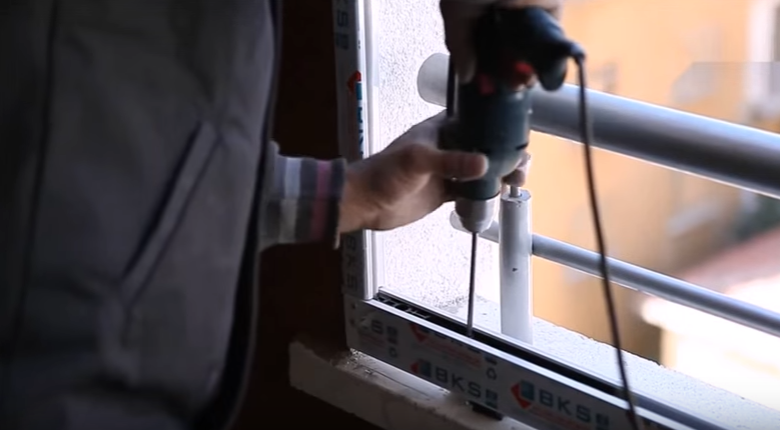

Кріплення нижнього профілю

Крок 9Невеликі отвори між профілями і поверхнями балкона закрийте силіконовим герметиком; більші слід заклеїти монтажною піною. Після застигання пінопласту зріжте надлишки і зашпаклюйте його шпаклівкою або іншими будівельними матеріалами в залежності від способу обробки стін, підлоги і стелі балкона.

Відео – Безрамне скління балконів і лоджій

Установка не може бути виконана самостійно; залучати допомогу. Дотримуватись техніки безпеки; свердління отворів у верхніх пластинах небезпечно. Для захисту використовуйте хоча б мотузки, а краще спеціальний пояс. Всі роботи краще виконувати в теплу погоду. Взимку можна, звичайно, встановити безрамне скління, але якість від цього неодмінно погіршиться.

Якщо у вас безрамна система скління, де вага скла витримує верхній профіль, то для вирівнювання нижнього можна використовувати звичайні розпірки. Просто встановлюйте їх відразу під кріплення, інакше при затягуванні профіль може погнутися. Не використовуйте для обшивки дерев’яні клини; з часом вони зменшаться в розмірі, і конструкція почне хитатися.

І ще одинпрактичні поради.Алюміній дуже важко свердлити свердлом з побідитовим наконечником. Рекомендуємо спочатку встановити елемент на парапет, розмітити точки кріплення і зняти. Звичайним свердлом по металу просвердлите отвори на балконній плиті, а потім уздовж них зробіть отвори в бетонних конструкціях.

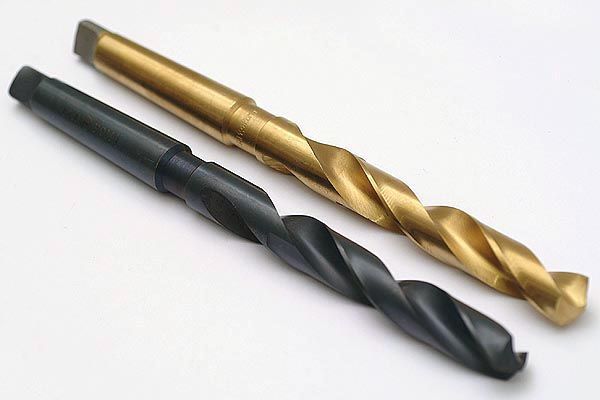

Свердло по металу

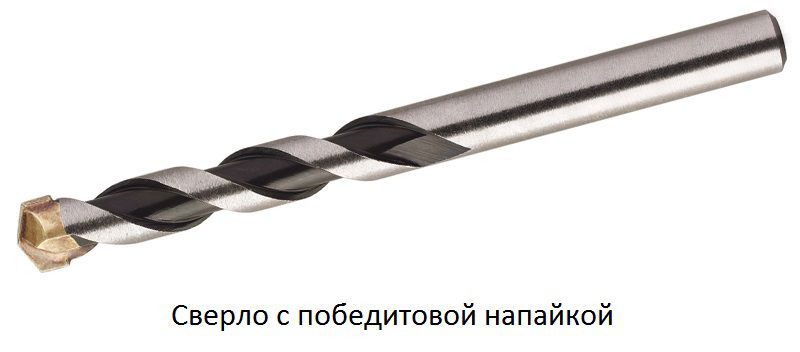

Свердло Victory

На цьому монтажні роботи по встановленню безрамного склопакета закінчені, і можна приступати до обробки поверхонь. У зв’язку з тим, що балкон виходить холодним, для обшивки стін не рекомендується використовувати натуральні матеріали; краще використовувати пластикові аналоги.

Практичні поради.Маленькі балкони таким способом склити недоцільно; їх невелика площа не дозволяє обладнати їх зручними зонами для відпочинку. Крім того, ми вже згадували, що безрамне скління майже не підвищує температуру; балкон можна використовувати тільки в теплу пору року. А для переобладнання балкона в житлове приміщення потрібно використовувати інші способи скління, які дозволяють істотно знизити тепловтрати.

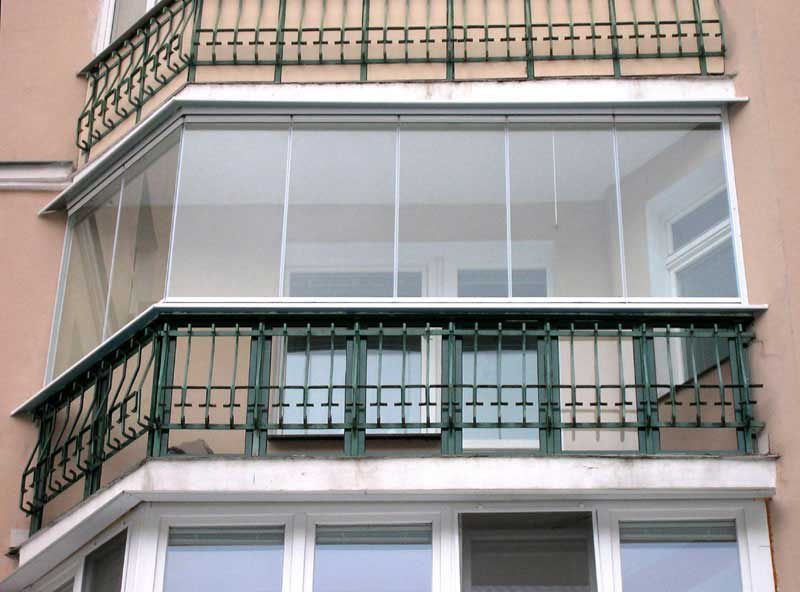

Варіант скління

Ціни на популярні моделі перфораторів

Молотки

Можливі проблеми з установкою та способи їх вирішення

При русі скло видає неприємні звуки.Причина в тому, що пластикові ролики не крутяться.

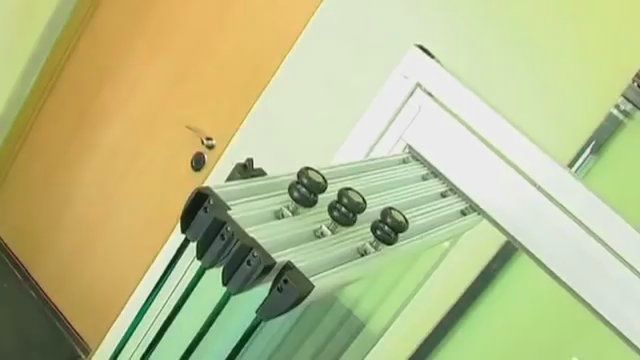

Ролики, закріплені на секціях

Конструкції вітчизняних виробників іноді страждають цим недоліком. Як тільки з’явилися нехарактерні звуки, негайно усуньте причину. В іншому випадку на круглих роликах з’являться плоскі ділянки, і вони взагалі перестануть обертатися. Це можна зробити без демонтажу конструкцій. Технічне мастило WD-40 автомобілісти використовують вже давно; містить спирт, мінеральне масло, витіснювач та інертні інгредієнти. Продається в банках з тонкою трубочкою. Цей тюбик дозволяє змащувати важкодоступні місця. Мастило не замерзає, не висихає, не робить негативного впливу на пластик.

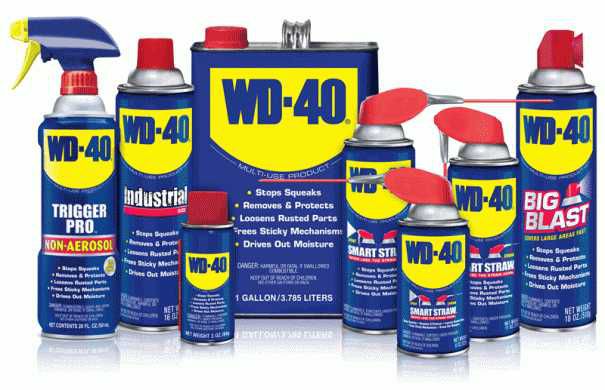

WD-40

Скло рухається ривками.Причина в тому, що при свердлінні отворів в профіль потрапила стружка. Видаліть компресором або вручну, очистіть поверхні м’якою щіткою.

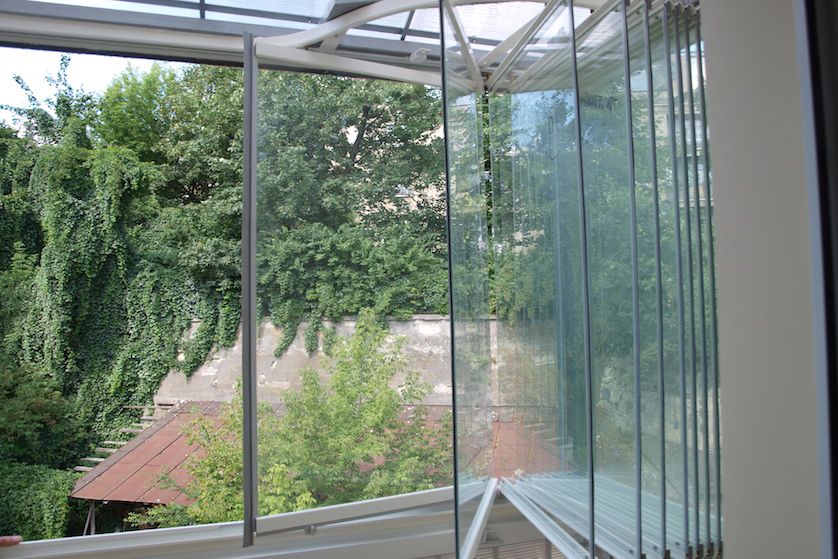

Система скління

Після монтажу ми помітили, що профілі не витримують ваги скла і провисають.Неприємна, але не смертельна ситуація. Позначте проблемні місця, розсуньте двері і встановіть додаткові анкерні дюбеля. Не забудьте очистити внутрішні поверхні профілів.

Відео – Безрамне скління балконів
