Не можна вибрати цеглу для цоколя, не розуміючи, що це за архітектурний елемент, коли він потрібен і які вимоги до нього висуваються. Тільки з урахуванням цих даних можна підібрати оптимальний цегла для цоколя, враховуючи всі параметри та експлуатаційні характеристики.

Підвал цегляний

Підвал – частина будівлі, що виступає над рівнем землі. Це може бути продовження фундаментної стрічки (так звана цокольна частина фундаменту), залізобетонні блоки або цегляна кладка.

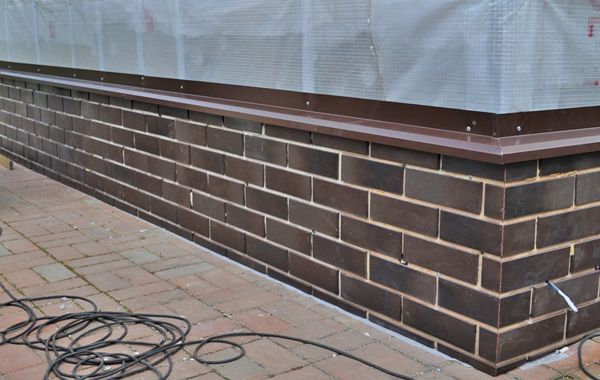

База

Параметри підстави залежать від максимальних навантажень. Якщо в будинку на першому поверсі залізобетонні плити перекриття, то основа повинна бути набагато міцніше стін, її ширина збільшується, а також використовуються будівельні матеріали з відповідною несучою здатністю. У всіх інших випадках розмір цоколя може не відрізнятися від звичайних фасадних стін.

Часто робити цоколь з бетону економічно недоцільно; цегляна кладка набагато дешевше. Окремий підвал встановлюється також, коли підвал планується переобладнати під житлове приміщення. Цегла значно тепліша за бетон, що покращує комфорт проживання та зменшує витрати на підтримку сприятливого мікроклімату.

Укладання плінтуса

Вимоги до основи та матеріалів для її виготовлення

Про одну особливість цоколя ми вже згадували – він повинен витримувати найбільші навантаження з усіх архітектурних конструкцій будівлі. Але це ще не все – основа використовується в самих несприятливих умовах.

1. Близьке розташування до землі посилює негативний вплив опадів і грунтових вод. Якщо під час дощу верхню частину стіни трохи намочити, то вся вода з площі стін фасаду потрапляє на цоколь.
2. Через часте і інтенсивне зволоження на нього вкрай негативно впливають перепади температур від плюса до мінуса.
3. У підвалі є продухи для природної вентиляції підпілля. Це означає, що він більше, ніж будь-який елемент будівлі, піддається впливу несприятливих умов експлуатації.
4. Якщо в будинку є підвал, то матеріали повинні мати низьку теплопровідність. При цьому вимоги до показників міцності не знижуються.

Цоколь цегляний

Цоколь цегляний з вентиляційними отворами

Використання різних марок цегли дозволяє в найкоротші терміни і з невеликими фінансовими втратами зводити споруди з необхідними параметрами товщини і висоти. Показники фізичної міцності змінюються в залежності від товщини основи; теплопровідність регулюється спеціальними характеристиками цегли або за рахунок використання сучасних ізоляційних матеріалів. Для захисту поверхонь цоколя від негативного впливу кліматичних умов використовується обробка стін. До речі, це також покращує дизайн фасаду будівлі. Цей фактор необхідно мати на увазі; не на всіх видах цегли допускається обробка, а якщо і вдається, то доведеться використовувати дорогі матеріали і складні технології будівництва.

Яку цеглу рекомендується використовувати для кладки цоколя?

Вимоги до цокольних конструкцій вказані в СНиП II-22-81. У них зазначено, що не допускається використання каменів і блоків з ніздрюватого бетону, керамічної або іншої цегли за сухою технологією виготовлення. Це означає, що твердження деяких будівельних «фахівців» про те, що пустотіла цегла не можна використовувати для цоколя, є необґрунтованими. Перераховані в будівельних нормах і правилах види будматеріалів непридатні для плінтусів з однієї загальної причини – вони вкрай негативно реагують на високу вологість. За таких умов експлуатації відбувається значна втрата несучих характеристик і прискорене руйнування.

Види цегли

СНиП II-22-81. «Кам’яні та армовані кам’яні конструкції». Файл для завантаження

СНиП II-22-81

Для всіх інших видів цегли головною вимогою є міцність на стиск і вигин. Сучасні виробники освоїли найпередовіші технології, які дозволяють виготовляти дуже міцну порожнисту цеглу марки М 150 і вище, з якої зводять несучі стіни двоповерхових і більше будівель.

Цегла М 150

Чому такий матеріал не можна використовувати для цоколя одноповерхових цегляних або дерев’яних будівель? Якщо дозволяє навантаження, сміливо використовуйте їх для основи.

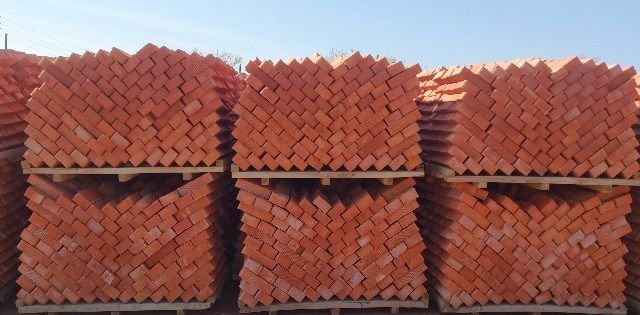

Цегла одинарна М 150

Ще один нюанс. При виборі цегли потрібно враховувати, що чим більше площа цоколя, тим більше зусилля він може витримати. Виходячи із загального навантаження, підбирається матеріал виготовлення і лінійні розміри. Що стосується теплозберігаючих характеристик, то нормативних вимог до основи немає.

Який результат?

Не можна встановити фундамент, не знаючи загальної ваги будинку, висоти снігового покриву, сейсмічних характеристик місцевості та інших факторів, що впливають на фундамент і цоколь.

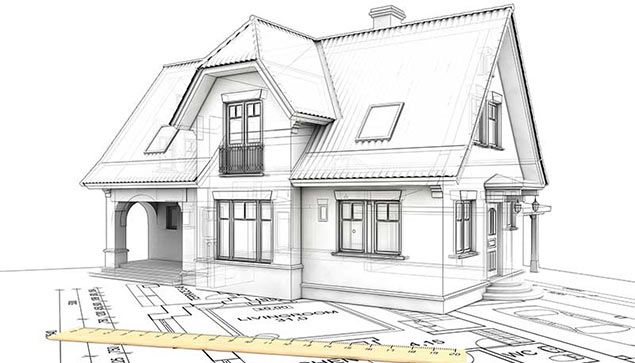

Проект будинку готується тільки після геологорозвідки

Виходячи з максимального навантаження, розраховуються параметри міцності цегли і розміри основи. На практиці для цоколя рідко використовується цегла марки нижче М 100, але це не обов’язкова умова. Дві цегли М 50 витримують практично таке ж навантаження, як і один М 100, тільки вона повинна бути розподілена по всій поверхні кладки. Конструкція включає запас міцності, який компенсує незначні відхилення від нормативних вимог. А відхилення при закладці будь-якої архітектурної споруди трапляються завжди.

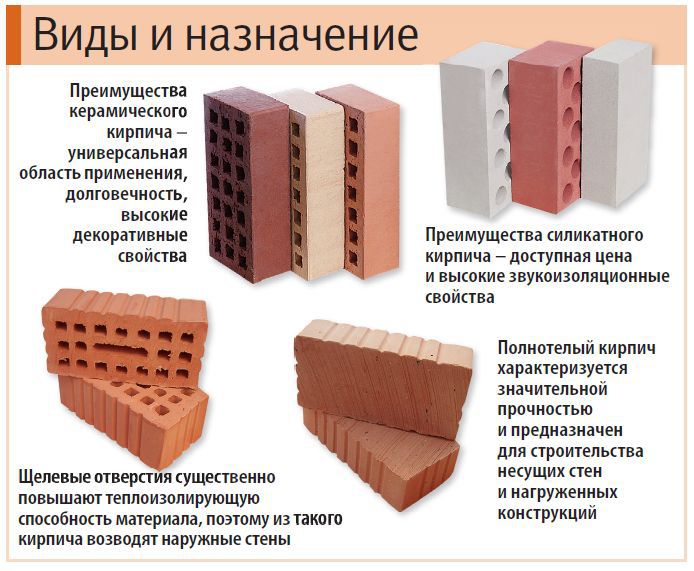

Види цегли

Пам’ятайте, що укладання основи «на око» – справа дуже ризикована. До речі, всі житлові приміщення повинні мати проект, інакше вони не можуть бути здані в експлуатацію. А без акту не підключаються інженерні мережі, не дається реєстрація, такі будівлі не можна продати, подарувати чи заповідати. Юридично їх просто немає.

Ціна цегли

Цегла

Рекомендації щодо вибору цегли для цоколя

Як було сказано вище, наші рекомендації не стосуються житлових будинків; будувати їх слід тільки за проектом, і в ньому вказані всі вимоги і параметри цегли. Розглянемо випадки вибору цегли для цоколя тільки для нежитлових будівель і господарських будівель. За якими характеристиками слід вибирати матеріали?

Морозостійкість

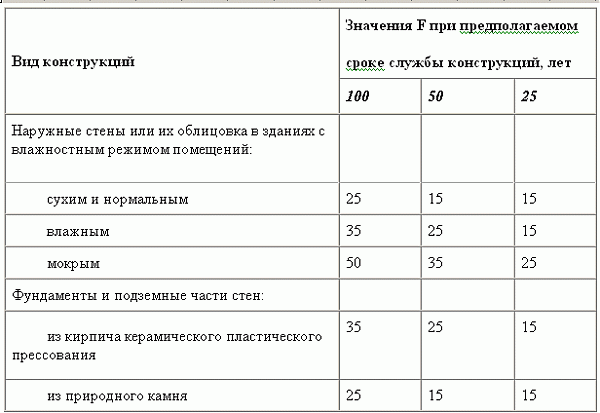

Морозостійкість цегли

Цегла в залежності від марки і технології виготовлення має цей показник від F15 до F100 і більше. Це означає, що матеріал витримує 25–100 циклів заморожування/відтавання при максимальній вологості. А вологопроникність коливається від 2% до 12%. Державні стандарти регламентують мінімальний термін природного зносу будівель; це дорівнює 50 рокам. Якщо цегла F50 п’ятдесят разів занурити у воду, а потім витримати мороз, вона втратить приблизно 30% своєї початкової міцності, що вважається критичним показником. Але цокольний цегла ніколи не стане повністю вологим; він завжди оштукатурений або захищений іншими покриттями. На практиці цегла марки F50 витримує набагато більше п’ятдесяти циклів заморожування/розморожування.

Морозостійкість – кількість циклів заморожування і відтавання, протягом яких камінь збереже свою початкову міцність.

Чому цегла втрачає міцність при замерзанні/розморожуванні і від чого це залежить? Під час замерзання вода збільшується в об’ємі приблизно на 10%, а сила льоду настільки велика, що жоден відомий будівельний матеріал не може протистояти їй. Чим більше води в цеглі, чим більше мікрокристалів льоду в цеглі, тим швидше відбувається руйнування.

Цегла керамічна потовщена 250*120*88 мм, М-150, Ф 50

Сила

Визначається за ГОСТ 530-2007 марка цегли для кладки несучих стін повинна бути не нижче М125; з запасом міцності дизайнери рекомендують використовувати для цоколя цегла марки М150.

ГОСТ 530-2007. Керамічна цегла та камінь. Файл для завантаження

ГОСТ 530-2007

За цими показниками підходить цегла, виготовлена ​​з багатьох матеріалів і за різними технологіями, але деякі з них не можна використовувати в умовах підвищеної вологості.

Як роблять цеглу

Давайте розглянемо один приклад. Марка М100 означає, що цегла витримує навантаження на квадратний сантиметр не менше 100 кг і не більше 125 кг. Площа поверхні стандартної цегли 25 см × 12 см = 300 см2. Одна цегла марки М100 розрахована на навантаження не менше 30 тонн.

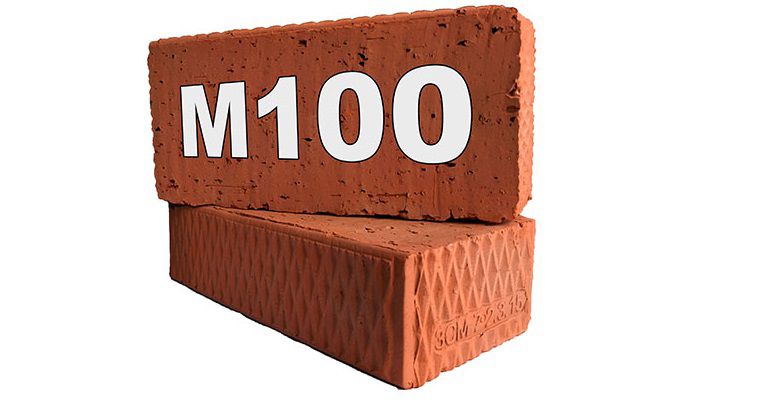

Цегла повнотіла М100

Ми навели розрахунок, щоб ви могли більш наочно уявити, які навантаження можуть витримувати різні марки цегли. Звичайно, ці величини передбачають рівномірний розподіл навантаження по всій поверхні (ліжку), на практиці це відбувається рідко через наявність повітряних прошарків в кладці.

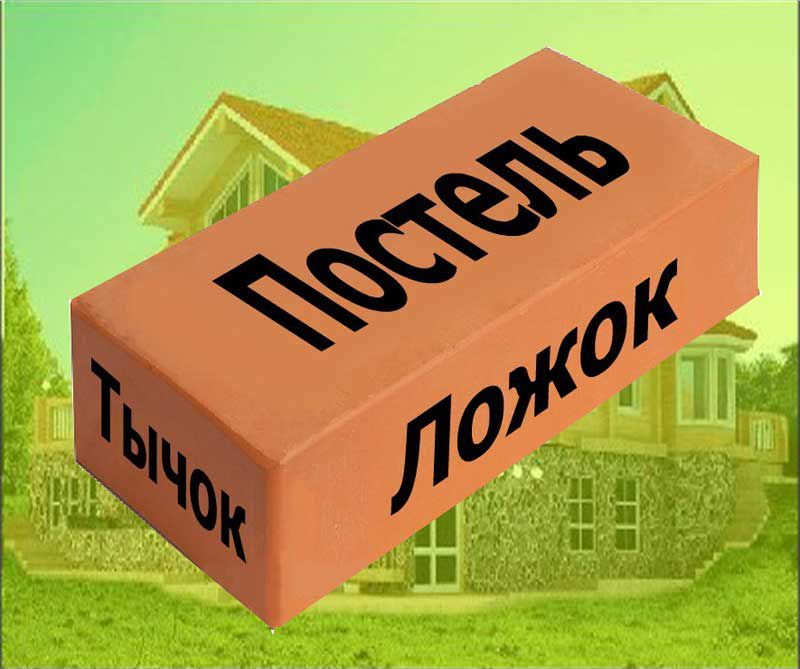

Цегляні сторони

Які види цегли можна використовувати для цоколя?

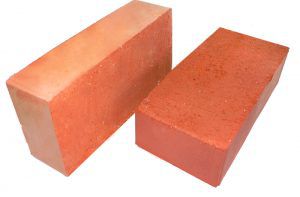

Керамічне тверде тіло	Водопоглинання ≤ 12%, міцність ≥ М100, морозостійкість не менше F50. Використовується найчастіше, універсальне застосування. Лицьова поверхня повинна бути захищена від негативного впливу атмосферних опадів.

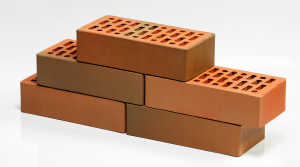

Керамічна пустотіла	Водопоглинання ≤ 16%, міцність ≥ М150, морозостійкість не менше F50. використовується для цоколів легких будівель без залізобетонних плит перекриття. Зовнішня поверхня повинна бути оштукатурена цементно-піщаним розчином або обшита міцними матеріалами. Боїться механічних пошкоджень.
Клінкер	Водопоглинання ≤ 5%, міцність ≥ М250, морозостійкість не менше F100. За всіма технічними параметрами перевершує керамічні зразки. При кладці цоколя в якості зовнішнього лицьового ряду рекомендується використовувати ширину двох і більше цегли. Поверхня цоколя такого варіанту не потребує додаткової обробки різними будівельними матеріалами. Недоліком клінкерної цегли є її висока вартість.

Тепер, маючи уявлення про вимоги до цоколя і технічні параметри цегли, можна свідомо підбирати конкретні матеріали і приступати до кладки елемента.

Покрокова інструкція з укладання плінтуса

Крок 1.Необхідну кількість розраховуйте в залежності від ширини і висоти кладки. Приблизні дані про кількість взяти з таблиці.

Скільки потрібно цегли на 1 м3 фундаменту.

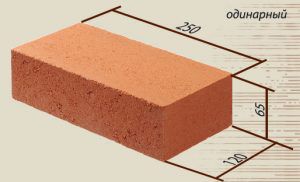

Стандартний розмір	512	394

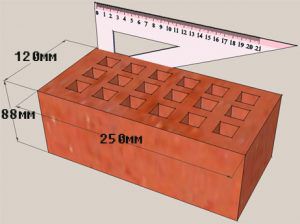

Розмір цегли полуторний	378	302

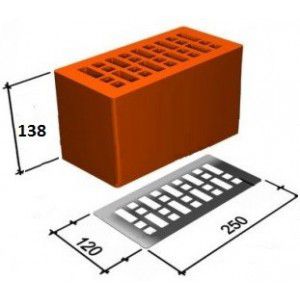

Подвійний розмір	242	200

Якщо ви працюєте з цеглою нестандартних розмірів, вам доведеться самостійно розрахувати обсяг підстави і розділити його на обсяг однієї цеглини. Розрахунки не складні; немає потреби їх описувати.

Фундаментний цоколь

Крок 2.Перевірте горизонтальність фундаментної стрічки. Якщо фундамент робили відповідальні будівельники, то відхилення від горизонталі по кутах конструкції не буде перевищувати двох сантиметрів; такий розліт легко усунути без додаткових операцій при підготовці основи першого ряду цоколя. Горизонтальність фундаменту потрібно перевірити за допомогою водяного або лазерного рівня. Чи виявлені значні відхилення? Вам доведеться розправити стрічку.

1. Закріпіть рівні планки по кутах фундаменту у вертикальному положенні. Розміри довільні, довгі брати не потрібно.
2. На одній з них відбийте горизонтальну лінію, на другу штабу перенесіть значення горизонтальної лінії.
3. Натягніть мотузку за відмітками, не допускайте її провисання. Виміряйте відстань між канатом і площиною фундаменту по всій довжині стрічки. Таким чином можна оцінити приблизний обсяг робіт і розрахувати кількість матеріалів.
4. Якщо нерівність перевищує 2 сантиметри, то доведеться готувати бетонну суміш; розтікання менше – можна використовувати звичайний цементно-піщаний розчин. Одна умова – при виготовленні матеріалу збільште кількість цементу, на одну частину піску повинно бути не менше трьох частин.
5. Готовий розчин викласти на поверхню фундаментної стрічки і розрівняти по натягнутій мотузці. Роботу можна виконувати на око; надалі за рівнем встановлюються цеглини підстави і усуваються всі огріхи.
6. На застигання знадобиться не менше двох тижнів. Якщо погода дуже спекотна і суха, то розчин потрібно рясно змочувати водою не менше трьох разів на день.

Не поспішайте відразу приступати до укладання плінтуса; суворо дотримуватись рекомендованої технології.

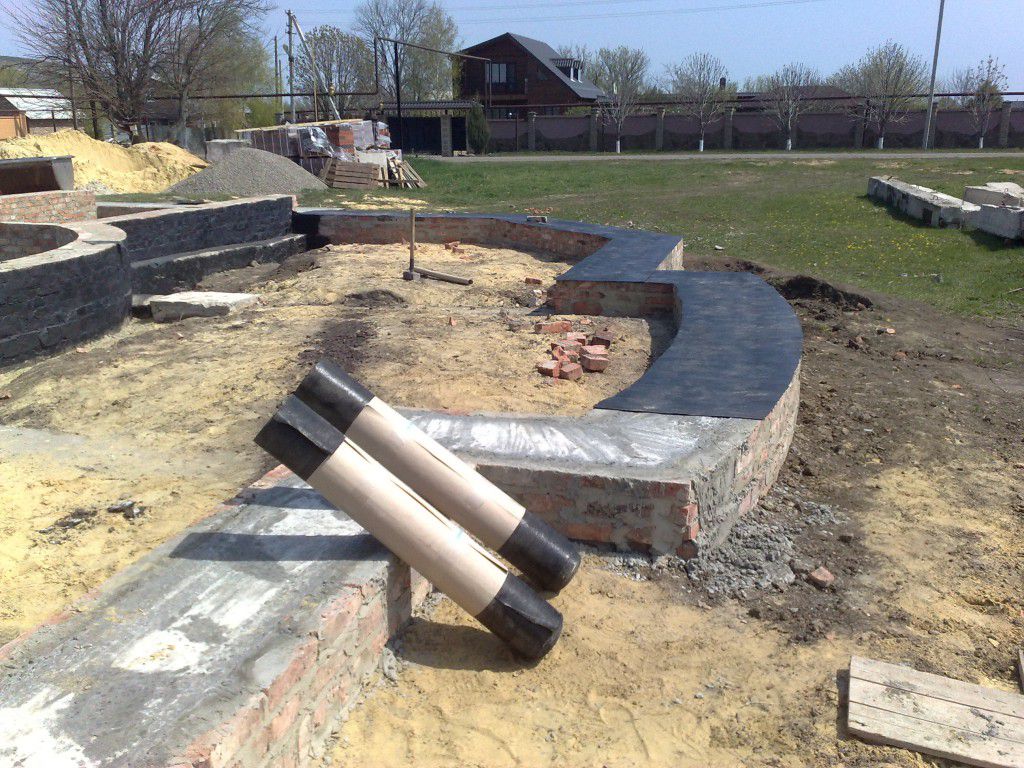

Крок 3.Покладіть два шари руберойду на плоску смугу для гідроізоляції цегли. Це дуже важливо; без гідроізоляції підстава швидко зруйнується.

Утеплювач руберойд

Крок 4.Починати кладку потрібно з укладання двох кутів. Технологія залежить від того, скільки цеглин в ряду по ширині. Викладати куточки можна з півторної, двох, півторної і трьох цеглин. Якщо у вас немає досвіду у виробництві подібних робіт, то потренуйтеся. Спочатку кладуть цеглу без розчину, потім працюють з розчином. Рухи повинні стати автоматичними; під час навчання постійно використовувати засоби контролю. Обов’язково перев’язуйте, чергуйте ложкові і стикові ряди. Тепер, коли у вас є досвід, розмістіть кути прямо на фундаментній смузі. Висота кутів 5–7 цеглин. Почнемо з того, що висоти достатньо, тому легше контролювати правильність кладки і вчасно виправляти можливі відхилення в положенні основи.

Система ланцюгової перев’язки для укладання цоколя

Крок 5.На висоті першого ряду кожного кута забийте цвяхи і натягніть мотузку. Слідкуйте за тим, щоб мотузка лежала точно на краях цегли. На цьому підготовчі роботи з укладання кутів цоколя завершені; починайте працювати на прямих ділянках.

Цегляна кладка підвалу

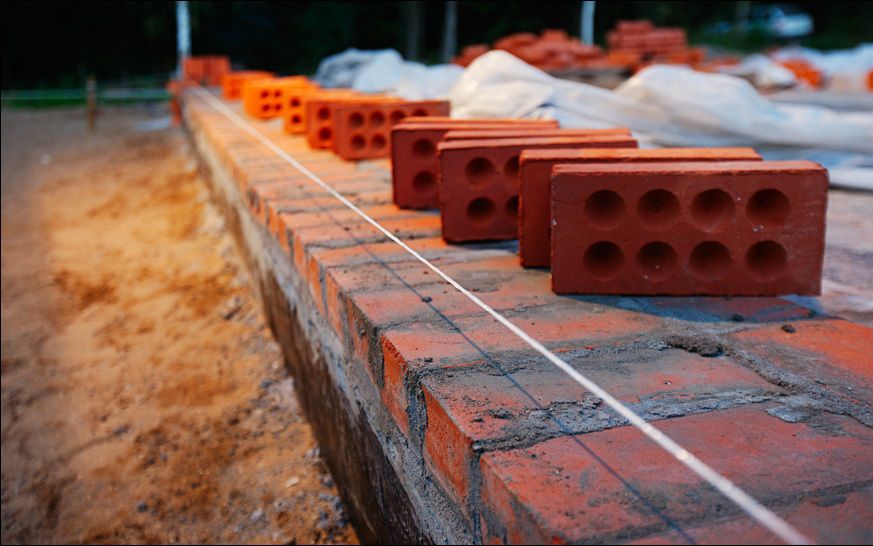

Цегляна кладка цоколя

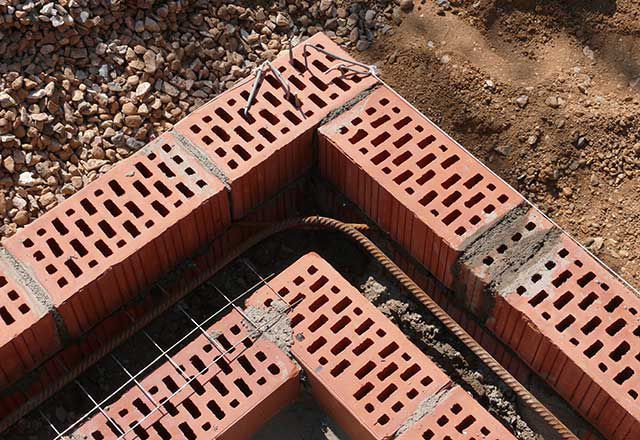

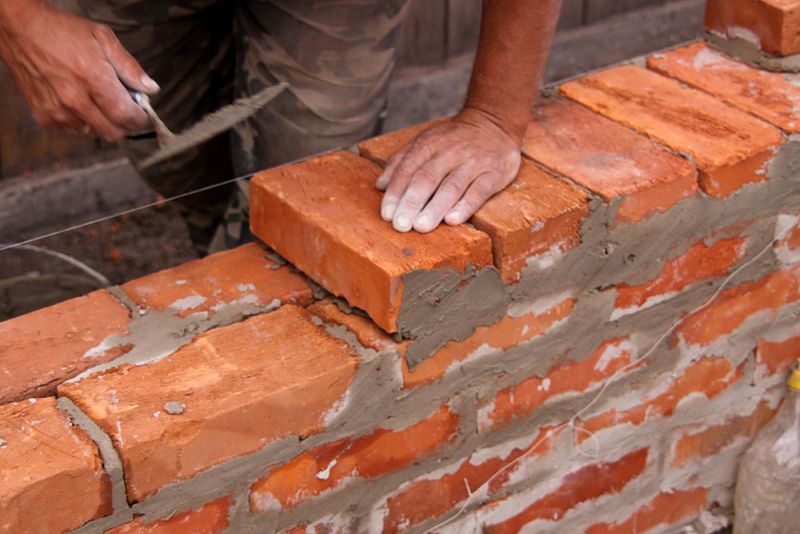

Укладання плінтуса

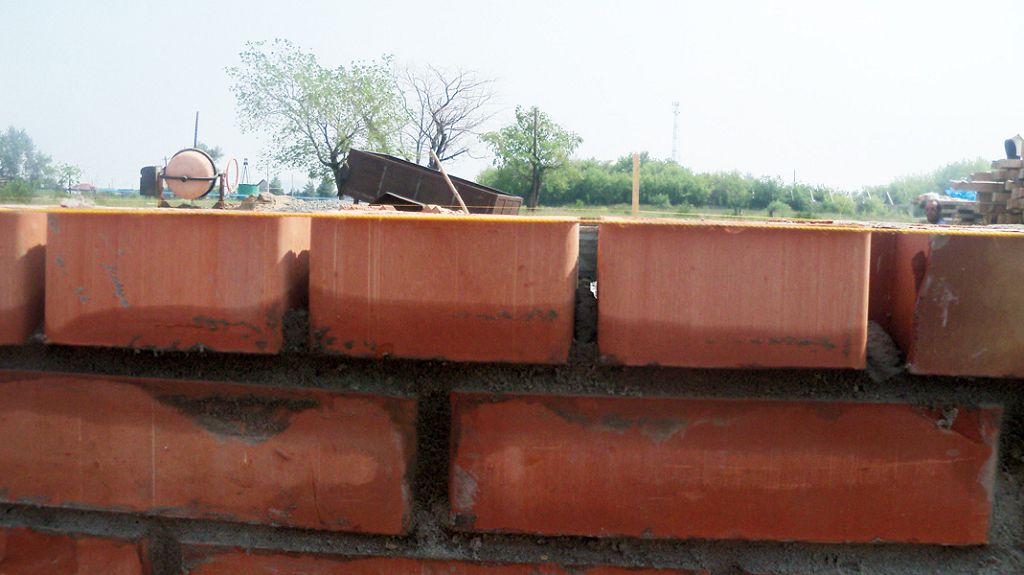

Вирівняна цегла цокольного ряду

Подальша робота на основі нічим не відрізняється від роботи на стіні; ряди постійно перев’язують. Якщо ви використовуєте клінкерну цеглу для зовнішніх поверхонь, використовуйте її тільки з видимої сторони.

Помилки початківців

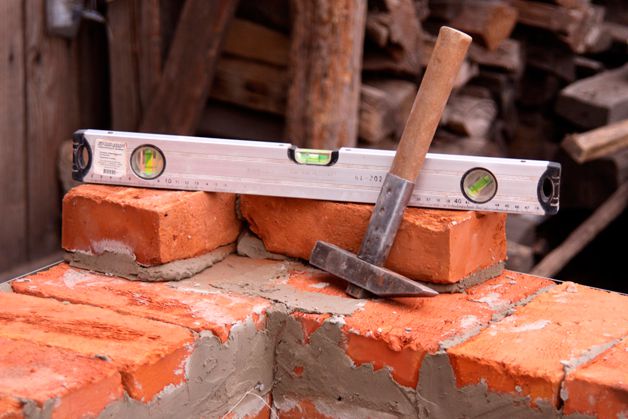

Будівельний рівень і кладка

Ціни на будівельні рівні

Будівельні рівні

Основа – дуже важливий елемент конструкції і єдиний, який не підлягає ремонту. Навіть проблеми з фундаментом можна вирішити; існують спеціальні технології його зміцнення. Правда, це займе багато часу і коштує дорого. Якщо підстава починає руйнуватися через неправильні розрахунки, то вже нічого не виправиш. Ми акцентуємо увагу на цьому не з метою налякати розробників, а з метою змусити їх дуже ретельно дотримуватися всіх рекомендацій професіоналів і перевірених роками технологій. Ми спробуємо відповісти на кілька питань, які часто задають початківці каменярі.

Чи можна для вирівнювання основи класти розчин товщиною більше одного сантиметра?Така необхідність виникає найчастіше на фундаментах із залізобетонних блоків. Правильно встановити фундаменти з таких матеріалів можуть тільки грамотні фахівці під керівництвом досвідченого майстра. Він повинен постійно стежити за положенням кожного блоку, використовуючи професійний рівень. Якщо розкид по висоті не перевищує 2-3 сантиметри, то його можна усунути за допомогою розчину. Але обов’язково використовуйте металеву арматурну сітку з діаметром дроту не менше 5 мм. Ніякі пластикові матеріали не витримають навантаження на основу; вони підходять тільки для штукатурки стін.

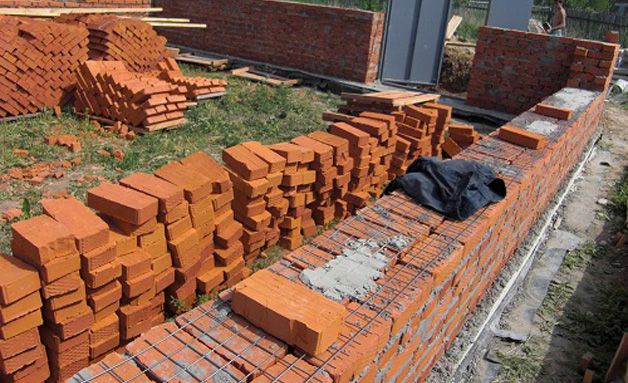

Кладка з армуванням

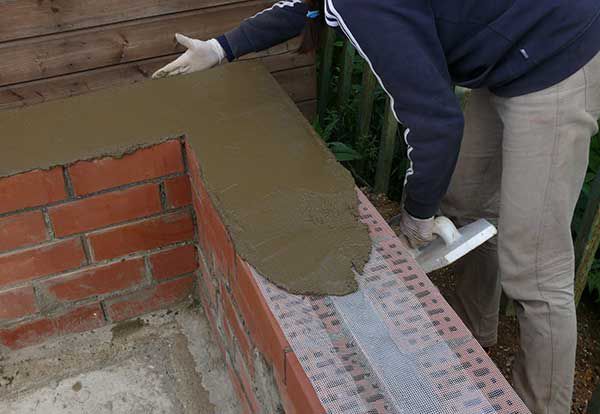

Викладка розчину

Чи можна для цоколя використовувати цеглу без випалу?Це можливо, але не бажано; ми вже обговорювали це питання вище. Але якщо ці цеглини дуже потрібно кудись покласти, то їх можна розмістити тільки всередині основи; всі сторони необхідно обкласти керамічною цеглою. Відповідно, використовувати їх можна тільки на цоколях шириною не менше двох цеглин, інакше зробити правильну прив’язку і виконати описану умову неможливо.

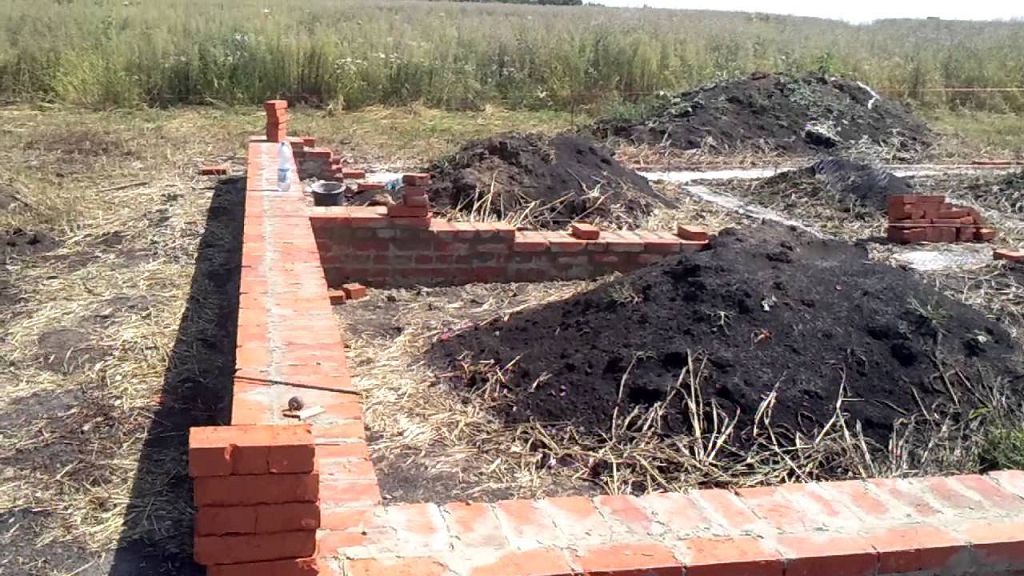

Використовуйте якісну цеглу

У яких випадках можна обійтися без вирівнювання фундаментної стрічки бетонним розчином?Це досить складна технологія, розглянемо її докладніше.

Ціни на цемент і основні суміші

Цементні та базові суміші

1. На кожному кутку фундаменту виконроб вистукує (знімає) значення, на які повинна бути піднята верхня площина основи. Ці вимірювання проводяться за допомогою рівня. Наприклад, на одному кутку фундаменту написано +12 см, на другому +20 см, на третьому +15 см і т. д. Такі позначки робляться на всіх ділянках фундаменту, на яких повинні лежати плити перекриття, в цих місцях основа повинна доходити до нульової позначки – рівня плит перекриття. Звичайно, великий розкид висоти фундаментної стрічки свідчить про те, що вона зроблена відвертими халтурами.
2. Розробіть попередній план досягнення бажаної висоти. Починати потрібно з кутів, потім по ним вирівнюються всі ряди. Заздалегідь складіть план вирішення проблеми. Якщо, наприклад, потрібно підняти висоту цоколя на 15 см в два ряди, то одним розчином це зробити не вийде. Укладають приблизно 2,5 см на фундамент з обов’язковим використанням металевої армуючої сітки; верхні шари цегли дорівнюють чистій масі. Бувають випадки, коли необхідно використовувати цеглу різної товщини; їх доведеться купувати додатково. Забороняється використовувати для цоколя цеглу, колоту молотком на всю товщину; їх можна різати тільки на спеціальному верстаті з алмазним диском і водяним охолодженням.
3. Після того як всі кути зроблені з урахуванням вимірів, приступають до укладання рядів, при цьому за допомогою натягнутої мотузки контролюють положення. Відразу скажемо, що така робота складна, і ми не рекомендуємо її робити новачкам. Краще запросити професіонала на кілька днів, він розкладе кути, і працювати з ними буде легше.

Які види цоколів бувають?

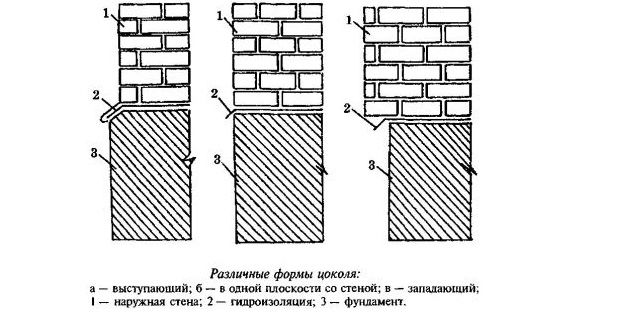

Види основи

Залежно від положення лицьової поверхні по відношенню до стіни фасаду цоколь буває:

• колонки. Застосовується, якщо необхідно підвищити несучі характеристики основи; площина елемента виступає на кілька сантиметрів за площину стіни. Недолік – необхідно вживати спеціальних заходів для відведення дощової води, що йде від стін;
• занурення. Стінка фасаду нависає над цоколем. Рекомендується використовувати в тих випадках, коли основа виготовлена ​​з міцних будівельних матеріалів, які не потребують обробки;
• в одній площині. Стіна фасаду і цоколь розташовані на одній лінії. Такий варіант зустрічається рідко, найчастіше на незадовільних господарських будівлях. Оздоблення фасаду та цоколя виконується з однакових матеріалів і за тією ж технологією, або не виконується зовсім.

Якою має бути висота плінтуса?Особливих вимог немає, все залежить від наявності та призначення підвалу і горизонтальності стрічки фундаменту. Якщо будівля не має підвалів і смуга рівна, то немає необхідності робити спеціальну основу. Що стосується порад «хоча б 50-60-70» і так далі сантиметрів, то на них не варто звертати увагу. Остаточне рішення приймається тільки з урахуванням архітектурних особливостей будівлі.

Якої висоти повинен бути зроблений плінтус?

І останнє.Не забудьте залишити в плінтусах отвори для природної вентиляціїпідземний простір. Якщо, звичайно, проект будинку передбачає їх наявність.

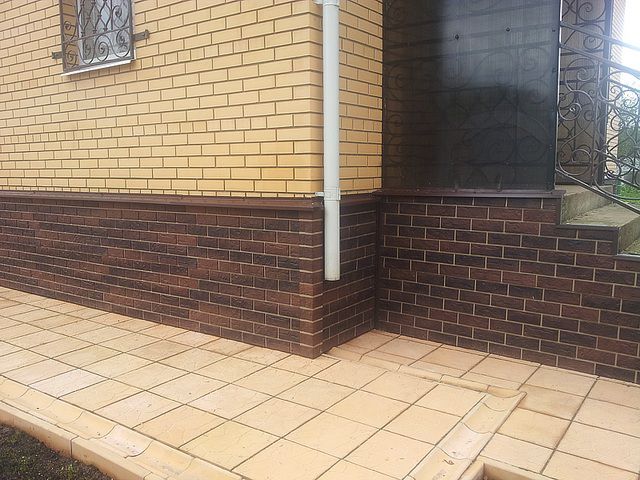

Фундаментна цегла виконує як естетичну, так і захисну функції
