У зв’язку з регулярним зростанням витрат на енергоносії люди постійно змушені придумувати щось, що могло б зробити їх оселю тепліше і при цьому знизити витрати на опалення. Одним з таких дуже корисних рішень є навісні вентильовані фасади. Багатошарова зовнішня структура стін підвищує їх теплоефективність і продовжує термін служби, а використання декоративних матеріалів різної фактури і кольору дозволяє досягти кращої естетики будівлі в цілому.

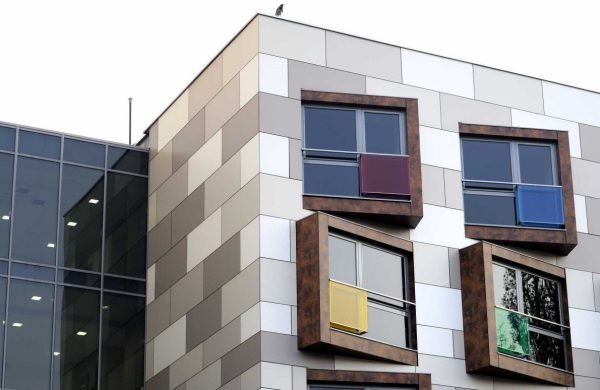

Навісні вентильовані фасади

Конструкція вентиляційного фасаду

Чому фасадна система називається вентильованою? Та тому, що фінішне покриття в ньому не примикає до стіни, а розташовується на деякій відстані. Цей зазор зроблений для циркуляції повітря для запобігання утворенню конденсату.

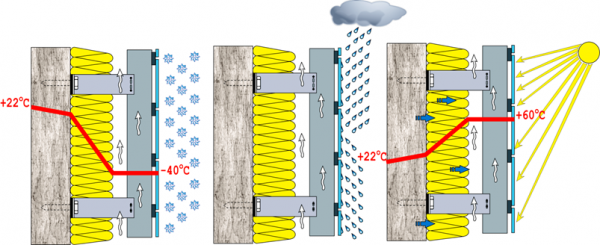

Принцип дії навісного фасаду

Повітряний прошарок також є природним теплоізолятором, тому навіть якщо система не утеплена, стіни не будуть так сильно промерзати, як при виконанні штукатурки або клейової обшивки.

Які особливості системи

Оскільки це система, це означає, що вона складається з певної кількості елементів. Якщо розглядати по суті, без урахування можливих нюансів, то це:

• підконструкція (каркас, будова якого ми розглянемо трохи пізніше);
• теплоізоляційний плитний матеріал;
• гідровітрозахист у вигляді мембрани;
• повітряний зазор;
• декоративний захисний екран.

Примітка! Теплоізоляція в системі НВФ може бути відсутня, але і в цьому випадку необхідно передбачити вентиляційний зазор. Однак найчастіше ця система призначена для зовнішнього утеплення, так як утеплення стін з внутрішньої сторони приміщення не дає належного ефекту. Тому в цій статті мова піде саме про утеплений фасад.

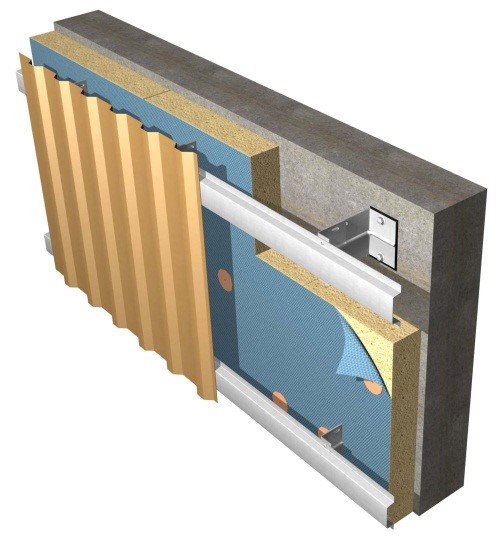

Структура НЗФ

У капітальному будівництві на етапі проектування передбачається варіант зовнішньої обробки будівлі. Якщо прийнято рішення виконувати обшивку за системою НВФ, то в залежності від типу використовуваного підвісного матеріалу (вага відіграє основну роль) необхідно розрахувати кількість і міцність елементів несучого каркаса.

Вентильовані системи хороші тим, що їх можна встановлювати не тільки на новозбудованих будівлях, але і на тих, які вже давно експлуатуються, щоб оновити їх зовнішній вигляд і підвищити теплову ефективність існуючих стін. Матеріал, з якого вони виготовлені, може бути будь-яким, але слід враховувати його механічні та фізичні властивості.

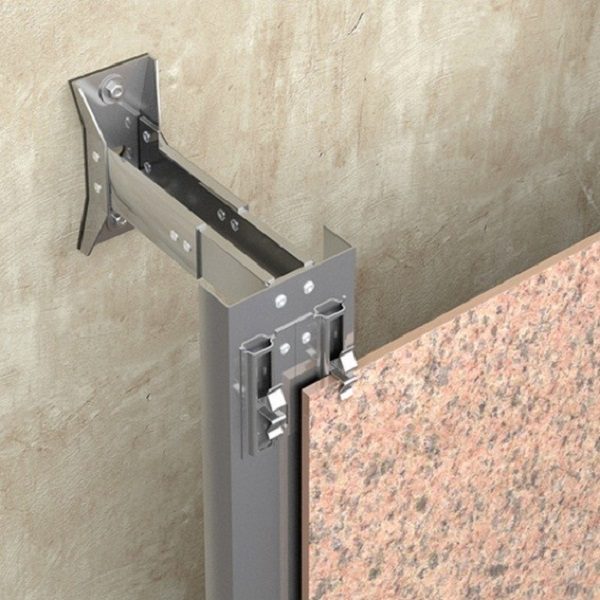

Неутеплений навісний фасад з керамограніта

Наприклад, стіна з газобетону не володіє міцністю цегляної стіни, і може не витримати значної ваги підвісної конструкції. Спеціальні кріплення допомагають вирішити проблему, але і вони мають свої межі. Тому в багатоповерховому будівництві для таких стін часто проектують системи теплої штукатурки, а не вентиляційні фасади.

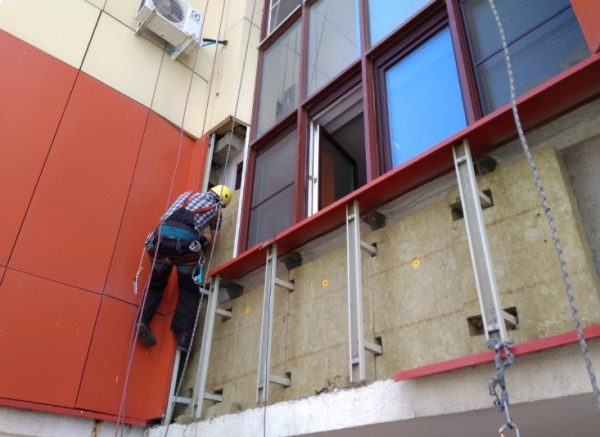

Утеплення покращує мікроклімат в приміщенні

Але для малоповерхових будівель сьогодні є великий вибір легких і дуже красивих за фактурою матеріалів (наприклад, полімерний сайдинг). Вони імітують дерево, цегла або камінь, штукатурку, а при вазі 1 м² облицювання не більше 3 кг їх можна монтувати будь-де.

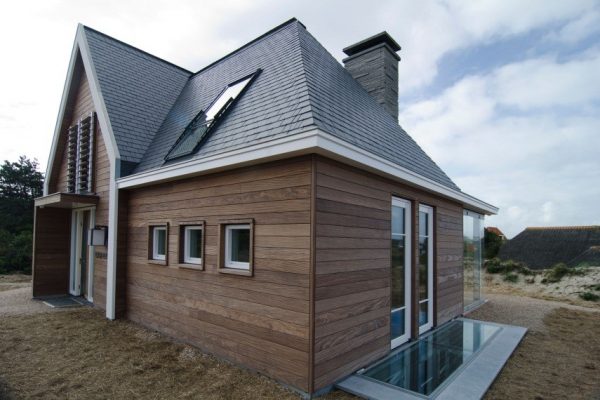

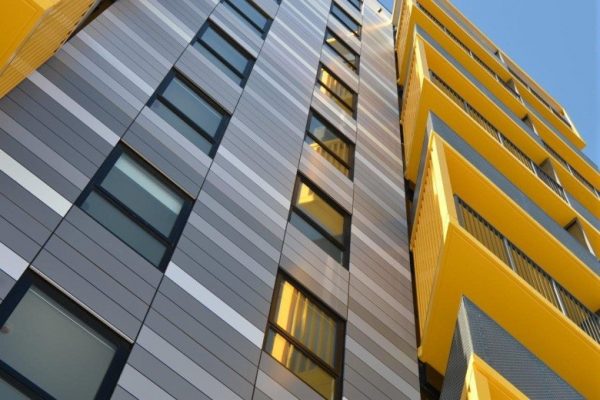

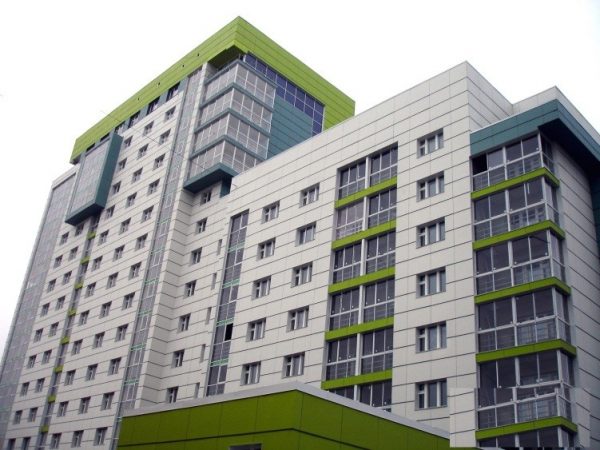

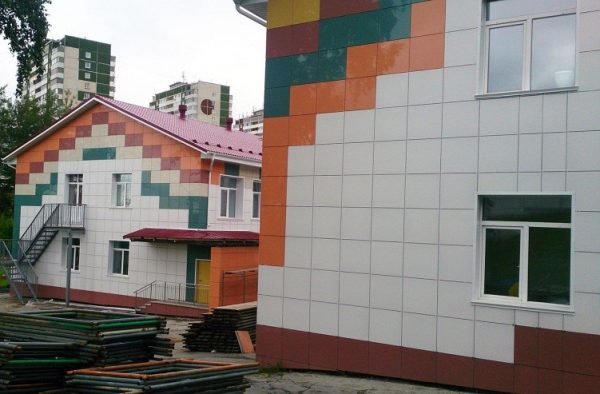

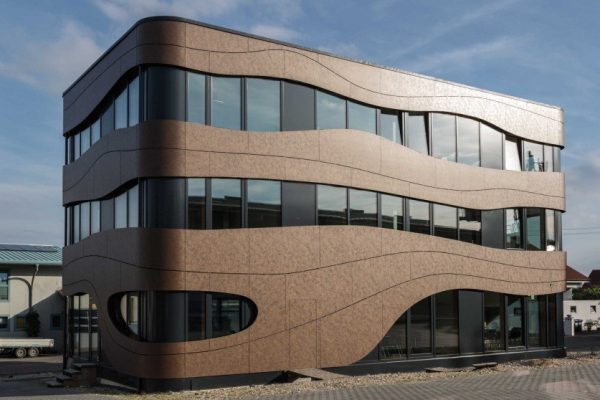

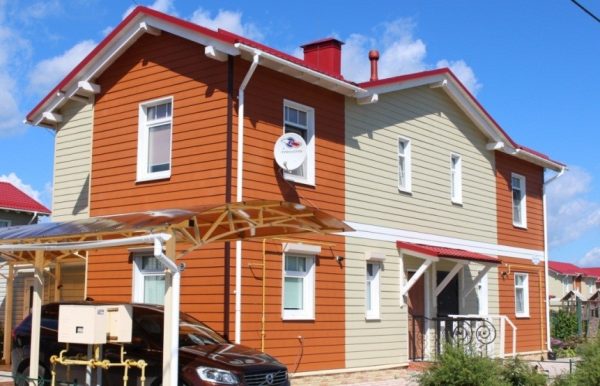

Металеві касетиОздоблення багатоповерхівки по системі НВФ лінійними панелямиАлюмінієвий композит в дизайні фасадівЦікавий дизайн обшивки панелями HPLМалоповерхова будівля з навісним фасадомВентильований фасад з композитної деревини

Будівлі з повнотілої цегли або залізобетону найбільше виграють від встановлення вентильованих систем на фасаді, оскільки ці стіни найхолодніші. В результаті такої зовнішньої обробки значно покращується внутрішній кліматичний комфорт таких будівель, не кажучи вже про їх зовнішній вигляд.

Огляд елементів підсистеми

Якщо в малоповерхових будинках роль несучих елементів вентиляційного фасаду відмінно виконують дерев’яні бруски, то в офіційному будівництві проектуються тільки сталеві підсистеми. Їх комплектність може відрізнятися в залежності від типу декоративних модулів і способу їх кріплення, але в цілому виглядає приблизно так, як показано в таблиці.

Таблиця 1. Різновиди елементів підсистеми.

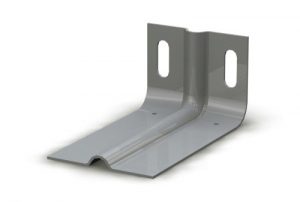

Посилений опорний кронштейн	Це та частина, яка утримує напрямну на стіні, а також забезпечує необхідний відступ. Найчастіше кронштейн виглядає як куточок з опуклим краєм (це забезпечує жорсткість), але можуть бути й інші варіанти. Як видно на фото, опорний кронштейн має дві полиці: перша опорна полиця, на якій є два отвори овальної форми для кріплення, друга – несуча. До нього кріпиться або компонент кронштейна, або сама рамна підставка.

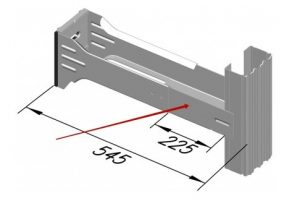

Кронштейн складається з двох елементів	Система може містити не тільки опорні кронштейни (які безпосередньо кріпляться до стіни), а й рухомі кронштейни. З’єднуючись, вони утворюють композиційний несучий елемент.
Якір	Анкер – вид кріплення, який забезпечує надійну фіксацію кронштейнів до стін. Діаметр, як правило, становить 8 мм, довжина коливається від 8 до 25 см. При установці підсистеми на щільні бетонні або цегляні поверхні використовуються самоанкерні дюбелі. На стінах з пористих або порожнистих матеріалів застосовують універсальні розпірні дюбелі з силою витягування 2,5 кілоньютона і більше. Підбір здійснюється в залежності від стану і типу основи.

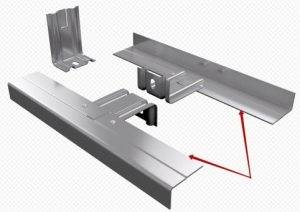

Профільна направляюча	Одним з основних елементів вентиляційного фасаду є напрямна, яка в різних системах може мати форму кута або латинської літери Z. Залежно від конфігурації та розташування облицювальних модулів вона може монтуватися вертикально, горизонтально або хрест-навхрест. Кріпиться до кронштейнів для полиць.

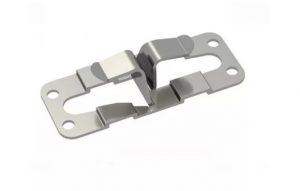

Кляммер	Термін «кламер» (або клеймер) відноситься до сталевих кріплень, за допомогою яких облицювальні плити або касети кріпляться до обшивки.

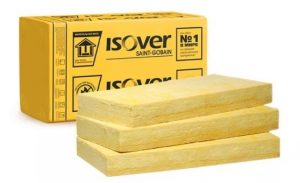

Ізоляційний матеріал	Існує багато видів утеплювачів, але найкраще для монтажу в підвісну підсистему підходить мінеральна вата. Пінополістирол паронепроникний; не дозволяє виходити накопиченій в кімнаті парі. Як кажуть у таких випадках: «стіна не дихає». Для фасадів використовуються плити підвищеної жорсткості марки П-125 щільністю 75 кг/м³. При необхідності їх можна встановити в кілька шарів; загальна товщина теплоізоляції визначається розрахунком.

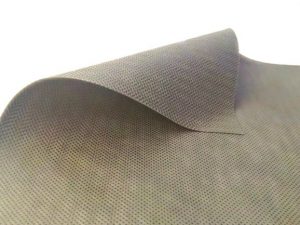

Пародифузійна мембрана	Поверх утеплювача встановлюється дифузійна мембрана. Його завдання – захистити утеплювач від атмосферних впливів і намокання ззовні, а також забезпечити вихід пари у вентильоване приміщення. Тобто матеріал двосторонній, і дуже важливо при монтажі не переплутати, якою стороною повинен бути утеплювач.
Дюбель для ізоляції	Міцне прилягання утеплювача забезпечується елементами обшивки, але необхідна і механічна фіксація. Для цього використовуються дискові дюбелі.

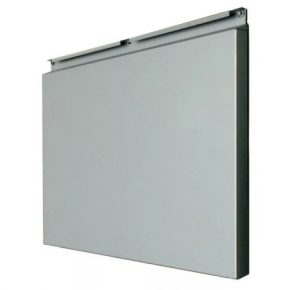

Металева касета	На фото представлений лише один з варіантів вентильованої обшивки – металева касета. Найчастіше їх використовують для оздоблення будівель з великою площею фасадів. Але в цілому варіантів багато, і в якості обшивки можна використовувати: 1. Алюмінієвий композит (тип Алюкобонд). 2. Профільований лист. 3. Термічно оброблена деревина. 4. WPC (дерево-полімерний композит). 5. Термопанелі (дво- або тришарові модулі з утеплювача та дрібної плитки). 6. Сайдинг (довгі або модульні панелі з замковими з’єднаннями). 7. Високоміцний пластик HPL. 8. Керамогранітна плитка. 9. Панно та плитка керамічна. 10. Панелі з фібробетону та штучного каменю.

Ціни на мінеральну вату
Мінвата

Крім зазначених елементів, при монтажі підвісної системи можна використовувати фурнітуру для обрамлення отворів, декорування стиків і переходів з однієї площини в іншу. Але це вже залежить від того, який матеріал обраний для обшивки.

Ціни на дюбелі для утеплювача
Дюбель парасолька

Навісна фасадна система – поетапний монтаж

Дуже важливий правильний розрахунок несучих елементів і загальної теплоефективності системи, але не менш важливу роль в довговічності конструкції відіграє її якісний монтаж. Представляємо вашій увазі покрокову інструкцію, яка підкаже, які технологічні операції і в якому порядку необхідно виконувати.

Таблиця 2. Монтаж підвісного фасаду.

Крок 1 – розмітка точок кріплення кронштейнів	За допомогою геодезичних приладів і рівня визначаються точки установки кронштейнів і робиться розмітка. Перший вертикальний ряд рами повинен розташовуватися на відстані 10 см від кута. Крок між двома поясами залежить від конфігурації елементів обшивки, але в середньому становить 60 см.

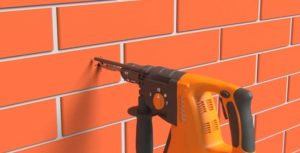

Крок 2 – Свердління отворів для анкерів	Після завершення розмітки приступають до свердління отворів для установки дюбелів. Коли вентильований фасад монтується на цегляні стіни, дуже важливо виконати свердління, щоб точки кріплення не збігалися зі швами кладки. Від дюбеля до горизонтального шва (ложки) повинно бути не менше 2,5 см, а до вертикального (стикового) шва – 6 см.Примітка! При облицюванні фасадів з порожнистої цегли або блоків необхідно використовувати спеціальні розпірні кріплення або хімічні анкери.

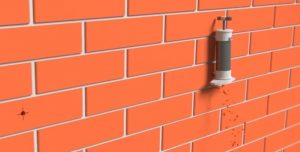

Крок 3 – очищення отворів від пилу	Для отримання якісного кріплення дуже важливо очистити отвори від пилу. Для цього підходять усі засоби. У будівельників є спеціальні пристосування; в домашніх умовах можна використовувати спеціальну насадку на пилосос.

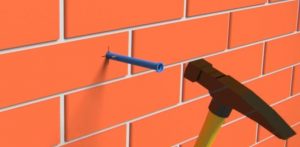

Крок 4 – забивання анкерного дюбеля	У очищений отвір забивається дюбель, в який трохи пізніше буде встановлений анкерний болт.

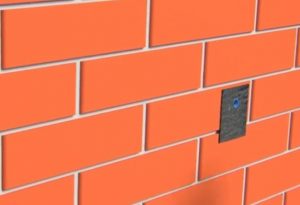

Крок 5 – установка паронітової прокладки	Щоб уникнути утворення містків холоду, на стиках кронштейнів встановлюють амортизаційний і теплоізоляційний шари у вигляді паронітових прокладок.

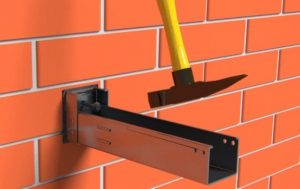

Крок 6 – навішування кронштейна	Кронштейн навішується і закріплюється анкером, який спочатку забивається молотком…

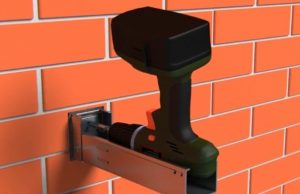

Крок 7 – затягування анкерних болтів	… а потім затягує його викруткою. Якщо передбачається робити подвійне утеплення, то на опорні кронштейни відразу монтується додатковий елемент, який забезпечить необхідний звис.

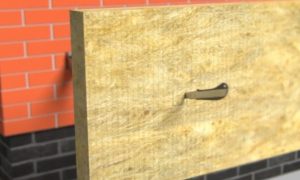

Крок 8 – прорізи в плитах мінеральної вати	Тепер можна приступати до монтажу теплоізоляції. Пластини розташовуються на кронштейнах, для яких в них робляться відповідні за формою і розташуванням прорізи.

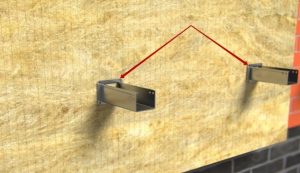

Крок 9 – установка плити на кронштейн	Пластина ставиться на штатне місце, після чого на виступаючу частину кронштейна надягають притискну шайбу.

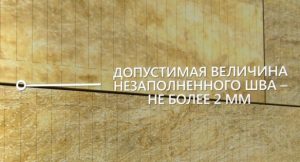

Крок 10 – з’єднання плит	Утеплювач укладається знизу вгору, шви розташовуються подібно цегляній кладці. Дуже важливо, щоб між елементами теплоізоляції не було наскрізних швів шириною більше 2 мм.

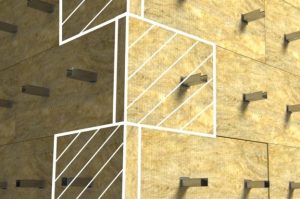

Крок 11 – установка розтяжок	Забезпечити необхідний зсув швів можна, починаючи один ряд з монтажу цілої плити, а наступний – з половини. Вони легко ріжуться ножем, їх не можна ламати або рвати.Зверніть увагу! На кутах будівлі повинна бути дотримана зубчаста перев’язка швів, коли торець однієї плити перекриває торець іншої.

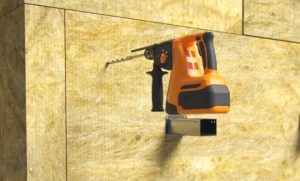

Крок 12 – свердління отворів під дисковий дюбель	Тепер пластини необхідно закріпити механічним способом, для чого знову просвердлюються отвори – цього разу під грибоподібні дюбелі.

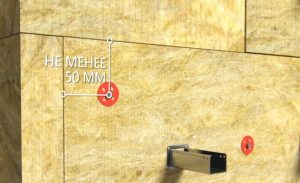

Крок 13 – кріплення плит	Як правило, плита розміром 1,2 * 0,6 м кріпиться в п’яти точках – по кутах, на відстані 5 см від швів, і в центрі. Половина кріпиться чотирма дюбелями.

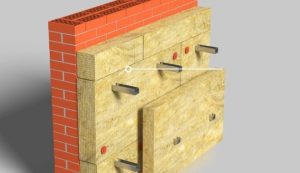

Крок 14 – монтаж другого шару утеплювача	Якщо передбачається монтаж подвійного шару утеплювача, то плити беруться різної щільності. Менш щільні йдуть на перший шар, і кріпляться вони не п’ятьма, а всього двома дюбелями – по діагоналі. Плити верхнього шару будуть більш щільними і закріплені, як передбачається, в п’яти місцях.

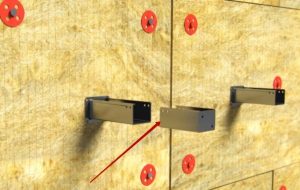

Крок 15 – монтаж з’єднувального елемента «санчата».	У цій системі передбачена установка салазки – з’єднувального елемента П-подібної конфігурації, а сам кронштейн в даному випадку має таку форму. Зі зворотного боку профілю по діагоналі є два отвори для кріплення стійок заклепками.Примітка! У системах різних виробників цей вузол може виглядати трохи по-різному.

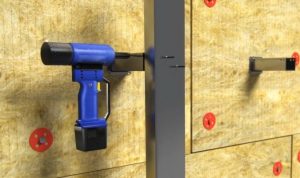

Крок 16 – установка стійки профілю	Наступний етап – установка опорних напрямних, які найчастіше також мають в перетині букву «П». Цей профіль кріпиться на кронштейн з боків позаду полиць і через спинку.Примітка! Є, звичайно, системи з нержавіючої сталі, але вони дуже дорогі. Найчастіше для виготовлення профілів використовується оцинкована сталь. Сам він не боїться корозії, але при монтажі необхідно підрізати елементи і свердлити їх на заклепки, в результаті чого пошкоджується захисне покриття. Приватники на такі «дрібниці» уваги не звертають, але професіонали відразу замазують місця зрізу фарбою.

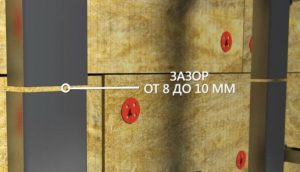

Крок 17 – з’єднання профілів по торцях	При з’єднанні профілів на торцях необхідно витримувати зазор для компенсації лінійного розширення металу, який становить не менше 8 мм.

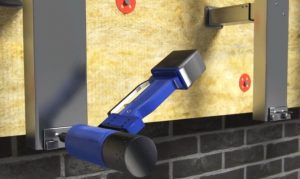

Крок 18 – установка хомутів	Відповідно до формату облицювальних модулів в потрібних місцях встановлюються кріпильні елементи – хомути. Вони можуть виглядати по-різному, в залежності від варіанту облицювання.

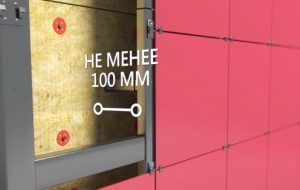

Крок 19 – облицювання	Останній етап – навішування декоративного матеріалу. Між ним і утеплювачем залишається зазор близько 10 см. Більше робити не можна, тому що при сильному напорі вітру такий фасад буде сильно гудіти. Якщо менше, волога просто не встигне повністю вивестися, і утеплювач може згнити.

Якщо ви помітили, наші інструкції пропустили етап встановлення дифузійної мембрани. І ось чому.

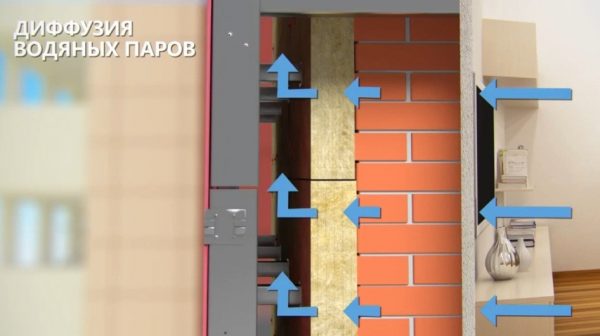

Як працює гідрофобізована ізоляція?

Перетинка не є обов’язковим елементом торта; його наявність або відсутність залежить тільки від властивостей утеплювача. В даному випадку для утеплення використовувалася гідрофобізована мінеральна вата – матеріал на основі базальту, просочений водовідштовхувальним складом. Така вата не боїться вологи, але при цьому відмінно пропускає через себе пар, дозволяючи йому вільно проникати у вентиляційний зазор.

Ціни на композитні панелі

Композитні панелі

Висновок

Системи навісних фасадів – безумовно найкраще рішення, яке дозволяє знизити витрати на будівництво за рахунок зменшення товщини стін. При цьому знижується і навантаження на фундамент, а це, знову ж таки, економія. Але найголовніше – високий рівень естетики сучасних покриттів, які зберігають свій первозданний вигляд навіть через десятиліття. Тому даний варіант облаштування фасаду, особливо враховуючи складні кліматичні умови на більшості територій нашої країни, навряд чи коли-небудь втратить свою актуальність.

Якщо ви вибираєте обробку для фасаду виключно з міркувань практичності, варто звернути увагу на профнастил. Міцний, довговічний, не надто дорогий, цей матеріал широко використовується в приватному будівництві. Детальніше про це читайте в спеціальній статті.
