Правильно сконструйована покрівля є запорукою захисту верхньої частини фасаду від вітру та дощу. Важливу роль в цьому питанні відіграє вітровий бар. Саме це обмежує інтенсивність впливу вітрів і перешкоджає проникненню холодного повітря, дощу і снігу під обшивку і обшивку. Але особлива роль цього додаткового елемента полягає в оздобленні покрівлі та її ідеальному поєднанні з облицюванням фасаду.

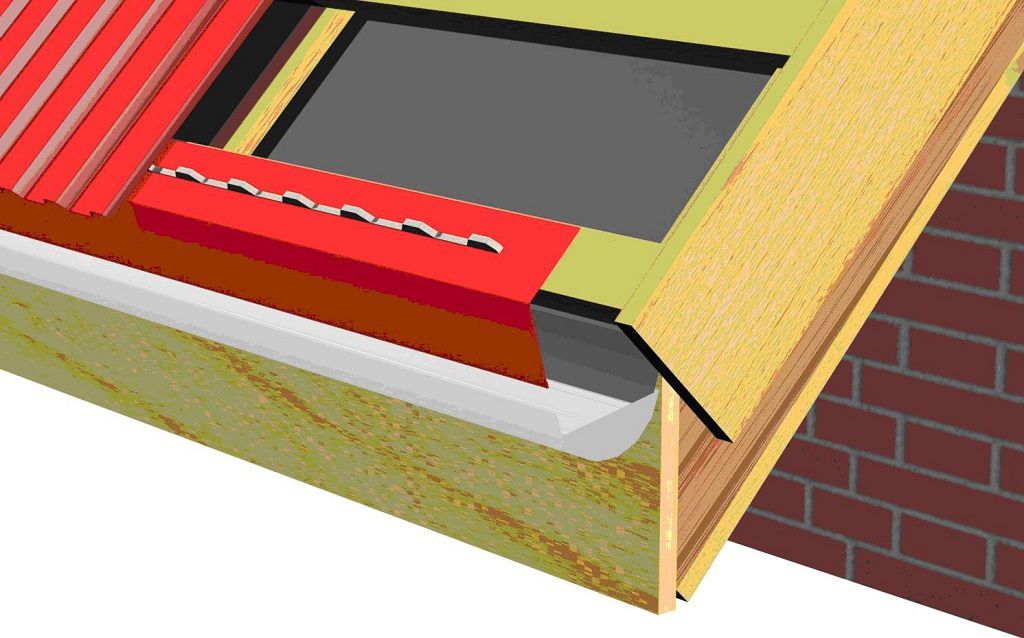

Вітрова стрічка для профнастилу

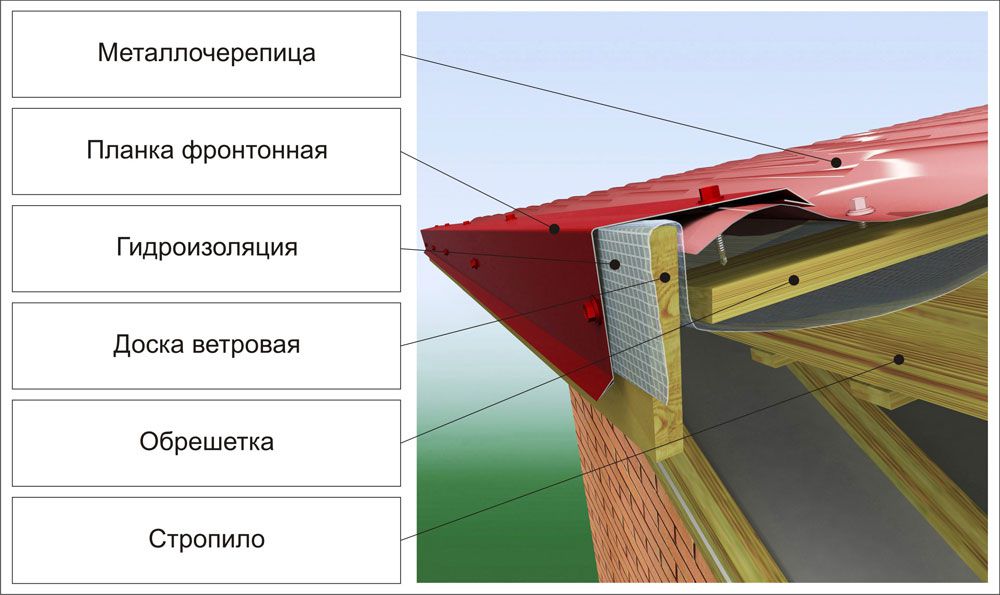

Схема даху

Що таке вітровий бар і його характеристики

Термін служби покрівлі безпосередньо залежить від того, наскільки надійно захищені її бічні ділянки (торці). Цю задачу виконують довгі і досить вузькі рейки: вітрові рейки. Перетин цих елементів може бути різним і залежить від типу профнастилу, ширини і висоти його хвиль. Основними відмінностями між різними видами дощок є наявність вигинів різної конфігурації, призначених для кріплення додаткового елемента до покрівлі.

Призначення вітрового бару

Але в будь-якому випадку вітрова смуга – це панель, вигнута під прямим кутом. Стандартна довжина виробу 2 м. Ширина бічних панелей варіюється від 40х60 мм до 90х300 мм. Вузькі смуги використовуються для обшивки даху з відносно рівних листів профнастилу, з мінімальною глибиною хвиль.

Wind bar: параметри

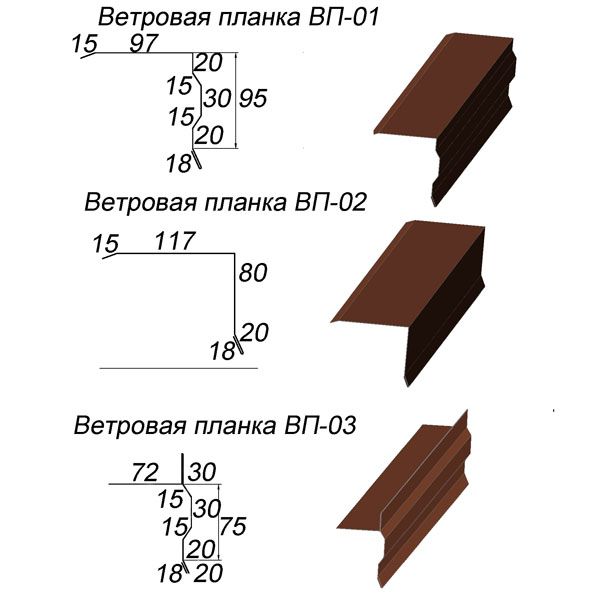

Види вітрових планок для металочерепиці та профнастилу

Вітрова смуга може називатися по-різному: торцева, фронтальна або фронтонна. Ці фасонні елементи також можна називати не «рейками», а «рейками» або «дошками». Одні виробники профнастилу можуть мати одну назву компонентів, а інші – іншу. Але функції та розміри виробів завжди однакові. Колірна гамма також ідентична. Найпопулярніші кольори: синій, вишневий, коричневий, зелений. Вітрову смугу необхідно пофарбувати в колір основного покрівельного матеріалу: профнастилу або металочерепиці.

Карниз і вітрові планки

Вітрову смугу для профнастилу часто ще називають торцевою смугою – відповідно до місця її кріплення до даху.

Види вітрових ламелей

Додаткові елементи для обшивки даху виготовляються з того ж матеріалу, що і профнастил: оцинкований метал. Захисне покриття компонентів також ідентичне. Він може бути наступних видів:

• поліестер (складається з полімерів на органічній основі);
• пуральний;
• пластизоль;
• містить полівінілфториди та акрилові смоли: PVDF.

Останній є найбільш надійним, так як стійкий до механічних впливів, брудовідштовхувальний, стійкий до ультрафіолетового випромінювання. Рекомендується купувати додаткові елементи того ж виробника, що і основний матеріал. В цьому випадку гарантується ідеальне поєднання кольорів і точність з’єднань всіх компонентів.

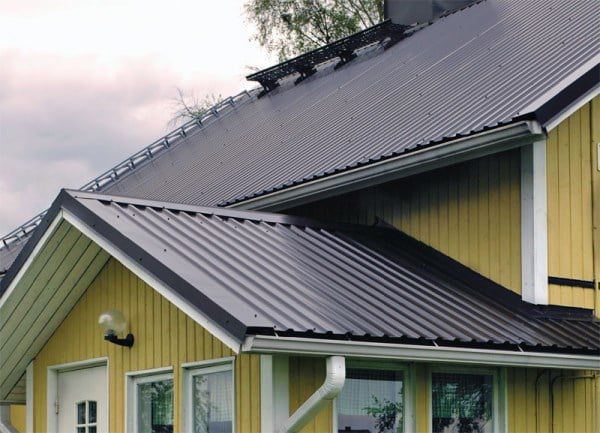

Покрівля з профнастилу

Ціни на листи профнастилу

Профнастил

Види вітрових планок для профнастилу

Завдяки різноманіттю назв цього продукту і численним компаніям, які займаються його виробництвом, на ринку представлені торцеві рейки різних форм і розмірів. Наприклад, вітрові ламелі марки RAL мають прямокутний перетин і вигини на торцях, а марки Aquasystem відносно плоскі.

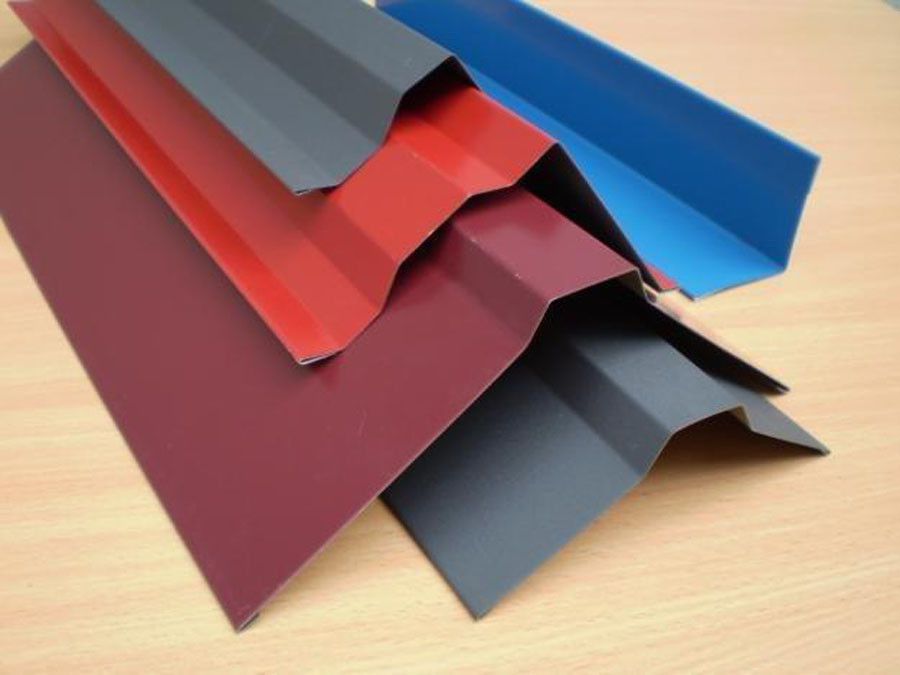

Вітрові рейки різні

Виробники покрівельних матеріалів пропонують свої системи облицювання звисів даху, тому форми фасонних елементів можуть бути різними. Для дахів з профнастилу найчастіше вибирають торцеві планки прямокутної форми. Одна з бічних панелей цих виробів вигнута для відведення води від стін будинку. Другий має більш складний вигин, який служить для кріплення планки до покрівельного матеріалу. Один край даного виробу необхідно укладати безпосередньо на профнастил, другий повинен закривати торцеву ділянку ската покрівлі і зовнішню ділянку софітів.

Існують торцеві планки, форма яких утворює прямий кут, без будь-яких виступів і вигинів. Такі вироби найбільш зручні для покриття торців дахів з відносно рівних листів профнастилу.

Технічні характеристики вітрових планок для профнастилу

Вітровий бар	0,4-1	2 – 2,5	40-350	З прямими або вигнутими бічними панелями; з подвійним підгином на кінцях, що забезпечує жорсткість планки	40х60 мм 90х150 мм

Монтаж вітрової смуги

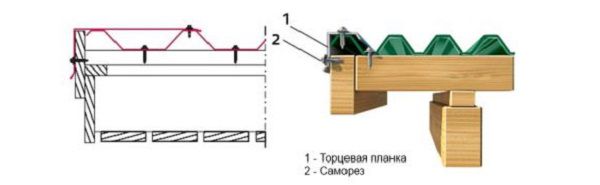

Монтаж торцевої планки

Монтаж вітрових решіток простий. З цим завданням впорається навіть непрофесіонал. Але незважаючи на легкість процесу, необхідно знати правила монтажу комплектуючих для листів профнастилу.

Перед установкою дошки необхідно зняти з неї тонку прозору плівку. Якщо цього не зробити, то під впливом сонця, вітру і вологи захисне покриття почне відшаровуватися самостійно. Це призведе до появи непривабливих хвиль і бульбашок, які зіпсують зовнішній вигляд фасаду.

Підбір кріпильних виробів і правила їх застосування

При обшивці звисів покрівлі дотримується важливе правило: верхня частина вітрових смуг, що стикаються з профнастилом, кріпиться коньковими шурупами, а нижня – покрівельними шурупами. У чому різниця між цими кріпленнями (метизами)?

Для монтажу профнастилу використовуються саморізи з прокладкою EPDM. Це саморізи, оснащені шестигранною головкою, пофарбовані в колір основного покрівельного матеріалу.

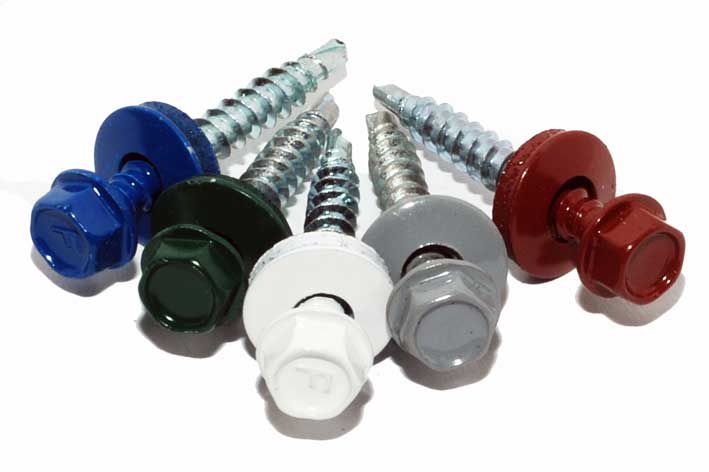

Саморізи для профнастилу

Існує три основних види таких гвинтів.

1. Для кріплення до дерев’яної основи.
2. Для монтажу профнастилу, експлуатація якого буде проводитися в умовах, що характеризуються інтенсивними вітровими навантаженнями (покрівля).
3. Для монтажу конька додаткові елементи (коник).

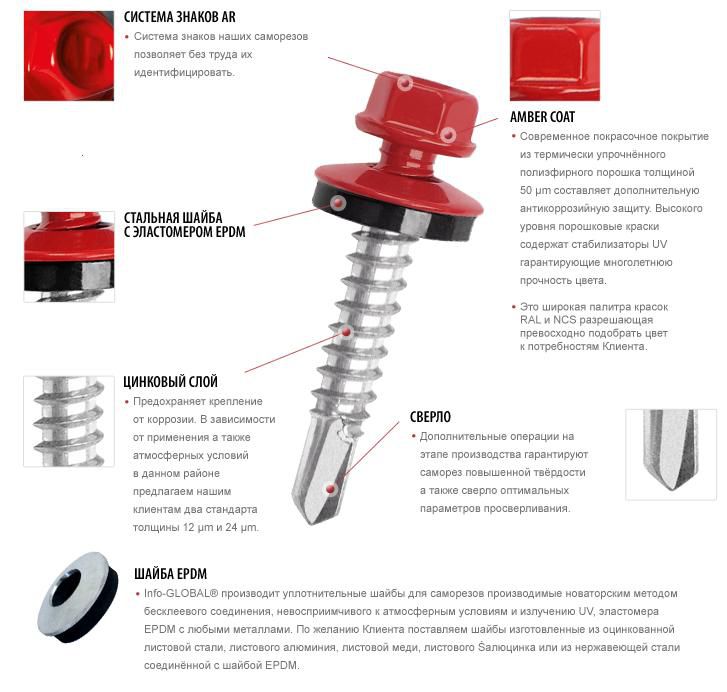

Коньковий саморіз

Останні довші і тонші, що дозволяє надійно закріпити вітрову смугу, незважаючи на висоту хвилі профнастилу і товщину дощок обшивки. Тому верхня панель кінцевих рейок кріпиться коньковими гвинтами. Головка будь-якого з перерахованих кріпильних виробів повинна бути пофарбована в той же колір, що і лист профнастилу. В цьому випадку точки кріплення будуть непомітні.

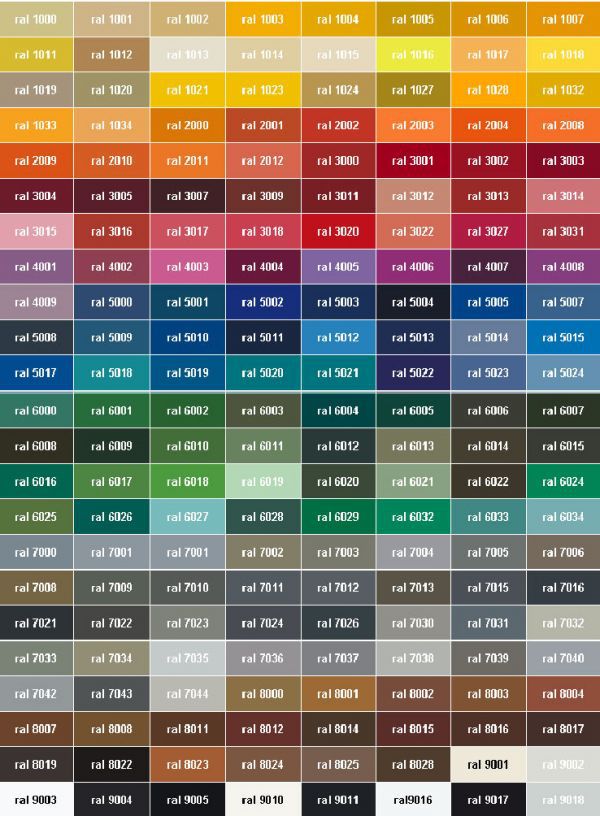

Саморізи покрівельні, кольори

Довжина покрівельних і конькових шурупів вибирається в залежності від характеристик основного покрівельного матеріалу і товщини планок обшивки. Оптимальний вибір: покрівельні шурупи довжиною 28 мм (для бокового кріплення) і карнизні шурупи довжиною 80 мм.

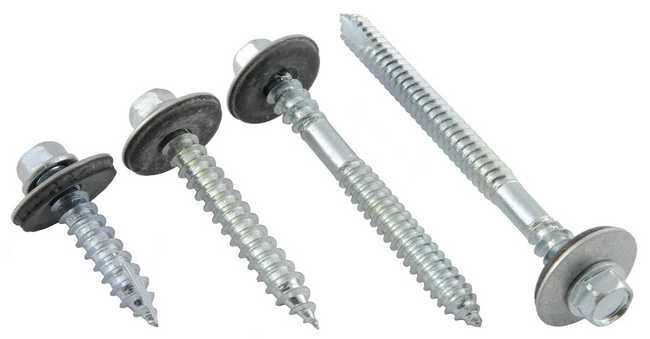

Саморізи для профнастилу різних розмірів і призначення

Покрівлі можуть мати прості і складні торцеві секції. Вони можуть бути обшиті лицьовими дошками або ні. Системи обшивки карнизних звисів також можуть бути різними. Але, незважаючи на всю різноманітність видів обробки верхньої частини фасаду, при установці вітрових планок слід бути гранично обережними. Справа в тому, що ці додаткові елементи завжди знаходяться на виду і на них будуть видні всі недоліки монтажу. Наприклад, вм’ятини від неправильного встановлення шурупів. Всі ці поглиблення будуть добре видні в сонячну погоду.

Вкрай важливо дотримуватися правил монтажу комплектуючих, рекомендованих виробниками профнастилу. Для вітрових планок: крок між елементами кріплення повинен бути не менше 40 см і не більше 50 см. В іншому випадку можуть утворюватися хвилі внаслідок впливу сил розширення на додатковий елемент (при нагріванні покрівлі) і стиснення (при охолодженні).

Інструменти для роботи

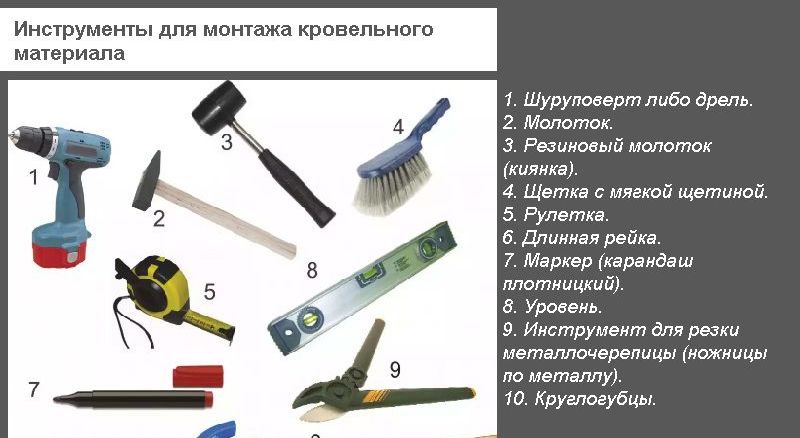

Інструменти для монтажу покрівельного матеріалу

Для монтажу вітрової смуги знадобляться ті ж інструменти, що і для монтажу профлиста.

1. Шуруповерт з акумулятором.
2. Ножиці по металу або болгарка з металевим диском, які знадобляться для обрізки деталей.
3. Будівельний рівень.
4. Молоток.
5. Цвяхи оцинковані.
6. Рулетка і маркер (або олівець).

Роботи з монтажу вітрового щита проводяться на висоті, тому необхідно дотримуватися всіх заходів безпеки. Для зберігання інструментів рекомендується використовувати спеціальні ремені з сумками. Це значно полегшить монтажні роботи.

Ціни на популярні моделі викруток

Викрутки

Техніка монтажу вітрової планки

Монтаж торцевих планок

Крок 1.До вертикально розташованих ребрах обшивки прибивають дошку товщиною не менше 2,5 см. Ширина пиломатеріалів повинна відповідати ширині бічної полки вітрової смуги. Робота виконується за допомогою молотка і оцинкованих цвяхів, або викрутки і оцинкованих шурупів з плоскою головкою.

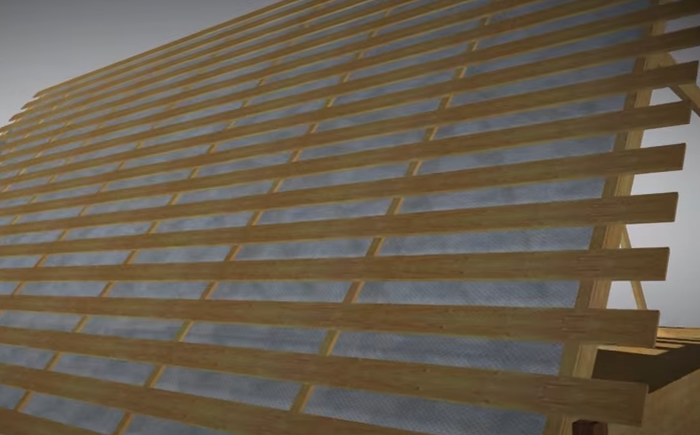

Решетування та контробрешетка

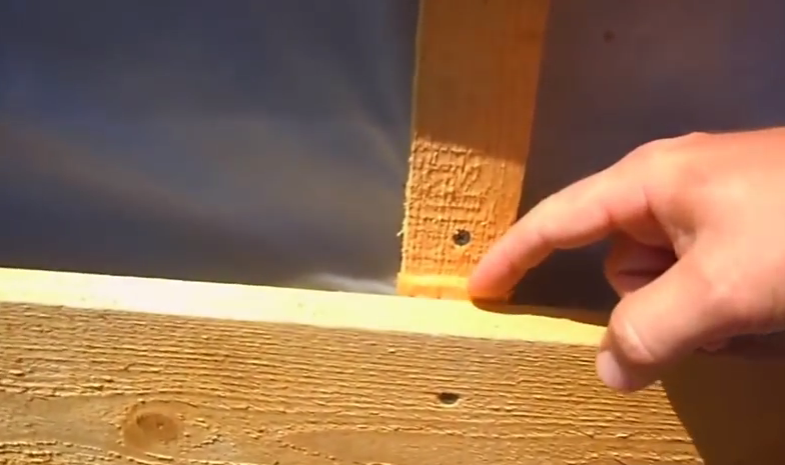

Прибита дошка

Дошка повинна бути розташована перпендикулярно зрізу даху. Деревину попередньо обробляють складом, який захищає її від гниття та комах.

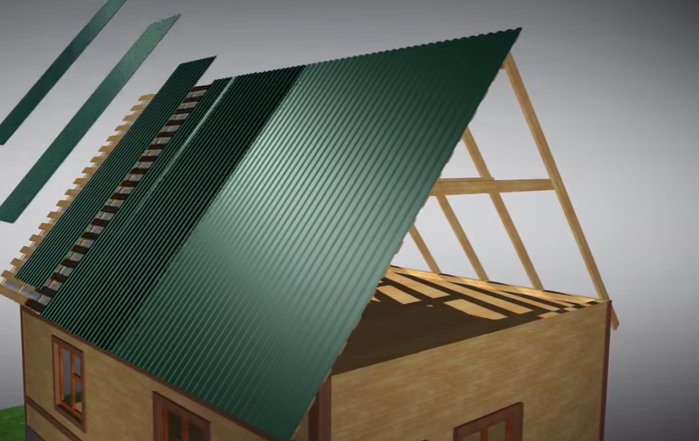

Укладання профнастилу

Крок 2.Роботи починаються з одного з кутів даху. На прибиту дошку накладають вітрову смугу так, щоб її кут збігався із зовнішнім верхнім торцевим зрізом дошки.

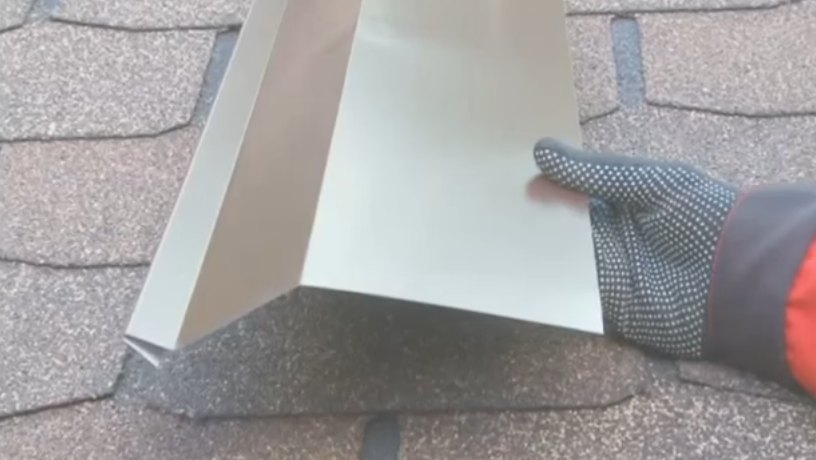

Планка (крапельниця)

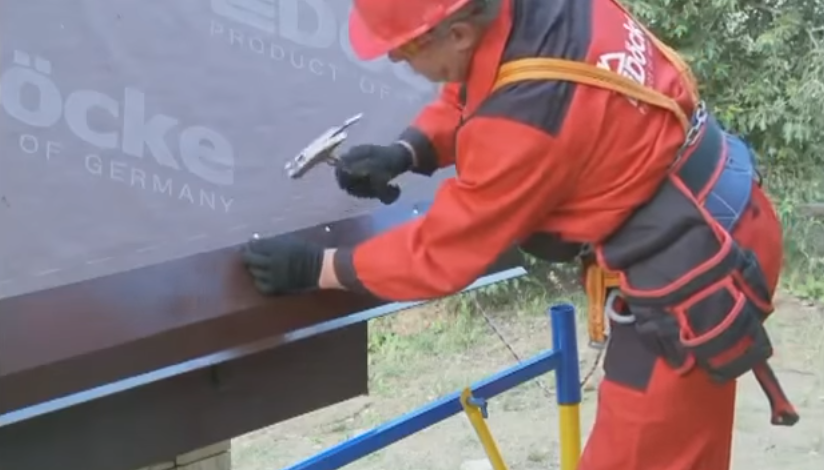

Крапельне кріплення

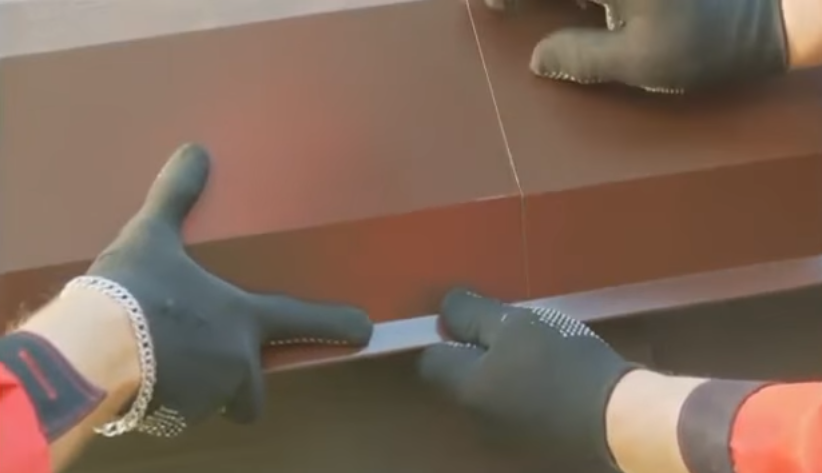

Нахлест крапельниці 50 мм

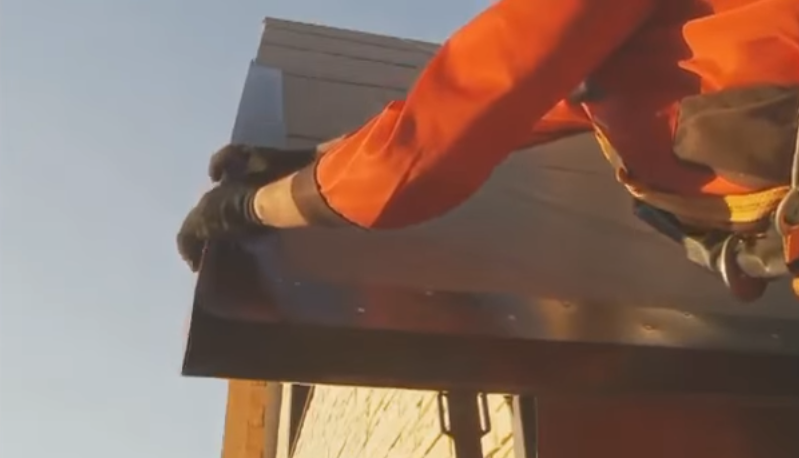

Монтаж торцевої (вітрової) планки проводиться після монтажу крапельної лінії

Крок 3.Почніть прикріплювати верхній фланець вітрової стрічки. Відступивши 2-3 см від краю, вкручуємо перший оцинкований саморіз. Далі встановлюється фурнітура з кроком 40-50 см. При установці торцевої планки по хвилях профлиста точки фіксації додаткового елемента можуть збігатися з хвилею листа. У цьому випадку вибирайте довші конькові гвинти. Якщо монтаж вітрової смуги проводиться поперек хвиль профлиста, кріплення виконуються в місцях контакту вітрової смуги з хвилями покрівельного матеріалу.

Крок 4. Прикріпіть бічну поличку вітрової смуги до дошки. Використовуйте викрутку та коротші покрівельні шурупи.

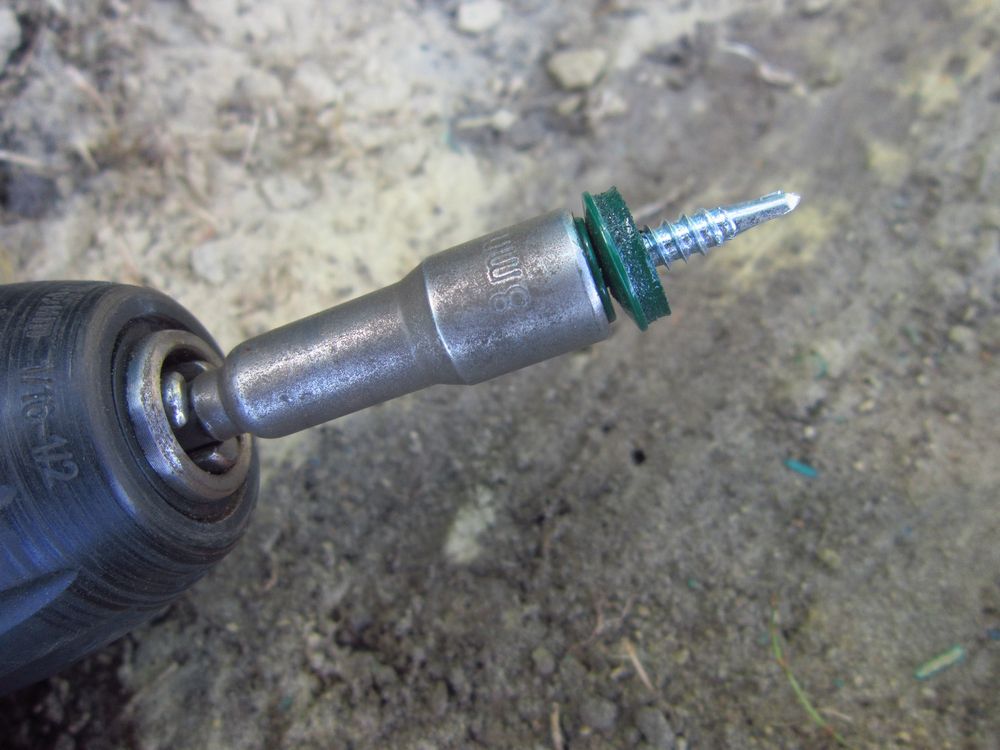

Самонарізна насадка

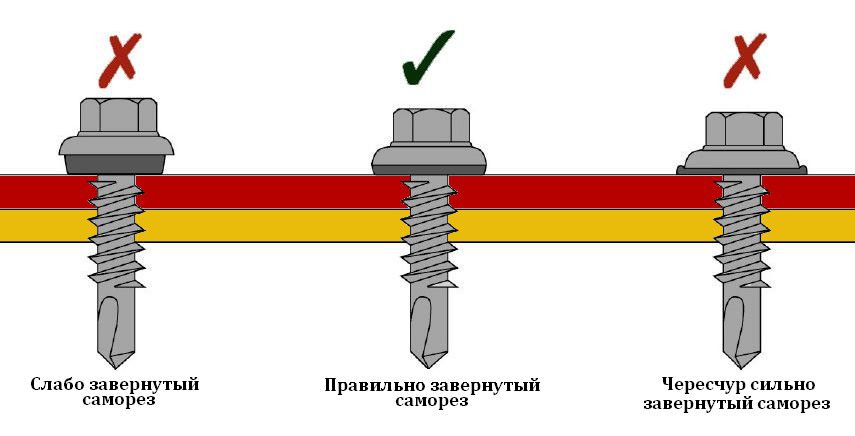

Правильний спосіб закручування гвинтів

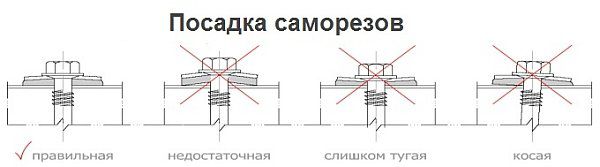

Посадкові гвинти

Крок 5.Наступну вітрову дошку прикладіть до дошки так, щоб вона (дошка) перекривала вже встановлену на 4-5 см. Цей додатковий елемент кріпиться так само, як і попередній.

Правильність роботи контролюється за допомогою будівельного рівня. Якщо покрівля складна, виміряйте довжину звису, який необхідно покрити вітровою смугою. Потім ножицями по металу відріжте смужку необхідної довжини.

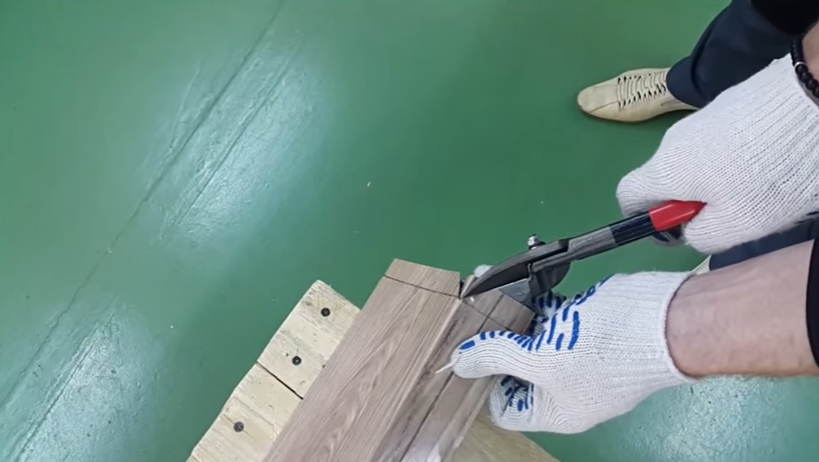

Нарізка додаткового елемента

Прикріпіть планку за описаною вище технікою.

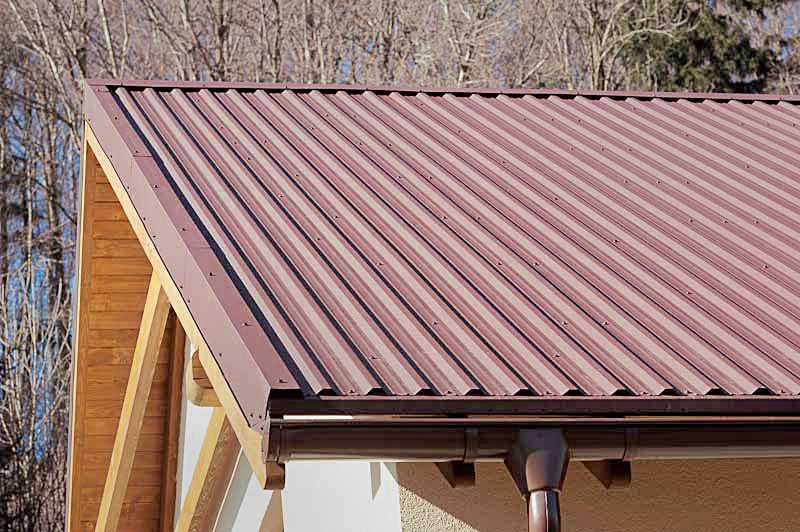

Встановлені вітрові рейки на даху

Ціни на готові вітрові рейки

Вітровий бар

Відео – Монтаж карниза і торцевих планок
