Будівництво будинків на нестійких ґрунтах ведеться за спеціальною пальовою технологією. Він забезпечує пропорційний розподіл навантажень маси будівельної конструкції на ґрунт. Існують різні види пальових фундаментів. Для їх виготовлення використовується спеціальне обладнання.

Свайний фундамент: види, переваги і недоліки

Основними елементами фундаменту є палі, які мають форму стовпів або стрижнів. Переріз виробів може бути круглим або квадратним. Опори закопують під певним кутом нахилу або строго вертикально. Технологія зведення пальових фундаментів досить проста. Вибір конструкції основи залежить від різних факторів:

• тип паль і глибина їх установки;
• ґрунтові конструкції;
• такі як грилі тощо.

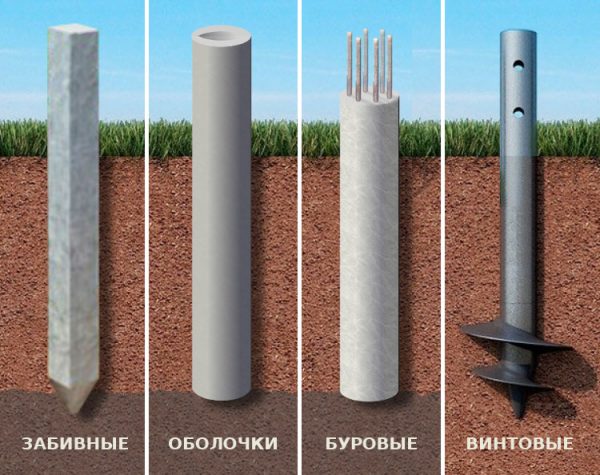

Палі

Регламентується порядок встановлення опорСНиП 2.02.03-85. Найчастіше їх використовують для будівництва каркасних, панельних і дерев’яних малоповерхових будівель. При будівництві багатоповерхових будинків фундамент роблять із залізобетонних паль. Будинки, побудовані за пальовою технологією, не мають підвалів.

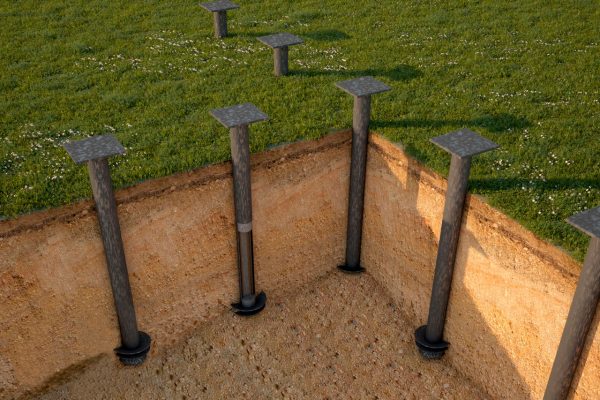

Будівництво пальово-гвинтового фундаменту

Таблиця 1. Переваги та недоліки пальового фундаменту.

Можливість установки на складних грунтах і гірській місцевості	Для зведення фундаменту потрібна спеціальна техніка
Монтаж фундаменту можна проводити в будь-яку погоду	Для будівництва будинків на горизонтально рухомих грунтах не рекомендується використовувати пальові фундаменти
Мінімальна тяга	Труднощі зведення цокольних поверхів
Економічний і надійний	Неможливість перевірити встановлені палі на наявність пошкоджень

Відео – Плюси і мінуси пальового фундаменту

Види пальових фундаментів

Класифікація побудованих з їх допомогою опор і фундаментів проводиться за різними критеріями. За типом матеріалу, використовуваного для їх виготовлення, палі розрізняють:

• дерев’яні;
• бетон і залізобетон;
• метал;
• комбіновані.

Найбільш надійними вважаються конструкції, що складаються з комбінованих опор. Вони найдовше зберігають основні експлуатаційні характеристики. Найменшу міцність і довговічність мають дерев’яні палі. Most of it is made from coniferous wood. Metal screw supports are made of ferrous metal. Перед установкою в грунт поверхню дерев’яних і металевих паль обробляють спеціальними засобами.

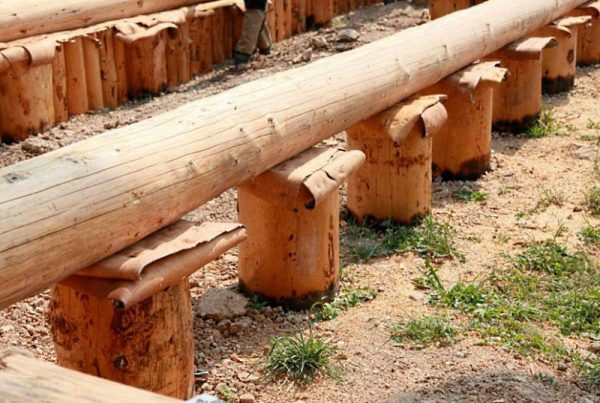

Дерев’яні палі

За несучою навантаженням палі розрізняють:

1. Стелажі. Повністю перенести навантаження конструкції на грунт.
2. Висячі палі. Навантаження передається бічними гранями.

За способом занурення опор в грунт фундаменти діляться на:

• водіння;
• буріння:
• гвинт;
• нудно;
• комбіновані.

Цікаво!Пальові фундаменти витримують сейсмічні навантаженнядо 7 балів. Для їх установки використовуються не тільки опори, виготовлені в заводських умовах. Буронакопичувачі заливаються бетоном в місці підстави.

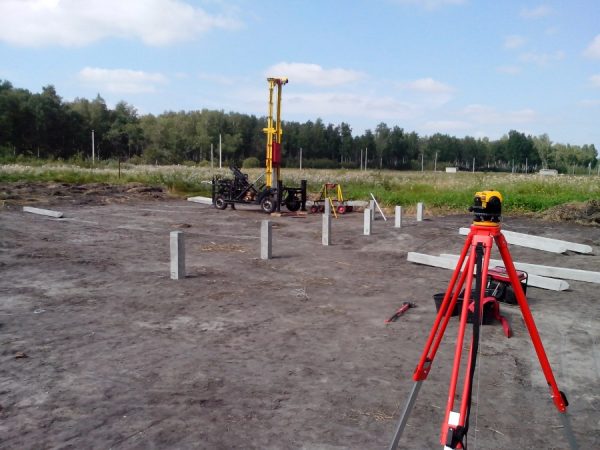

Забивання бетонних стрижнів гідравлічним молотомЗабивні фундаменти

При будівництві багатоповерхових будинків використовується забивна технологія. Для монтажу їх конструкцій використовуються стрижні із залізобетону. У малоповерховому будівництві допустимо використовувати цю технологію для зведення дерев’яних і металевих опор. Найчастіше вони мають квадратний перетин зі сторонами розмірувід 150 до 500 мм. Стандартні опорні довжини в межахвід 3 до 25 м. Їх нижній кінець загострений. Це значно спрощує процес забивання паль в грунт.

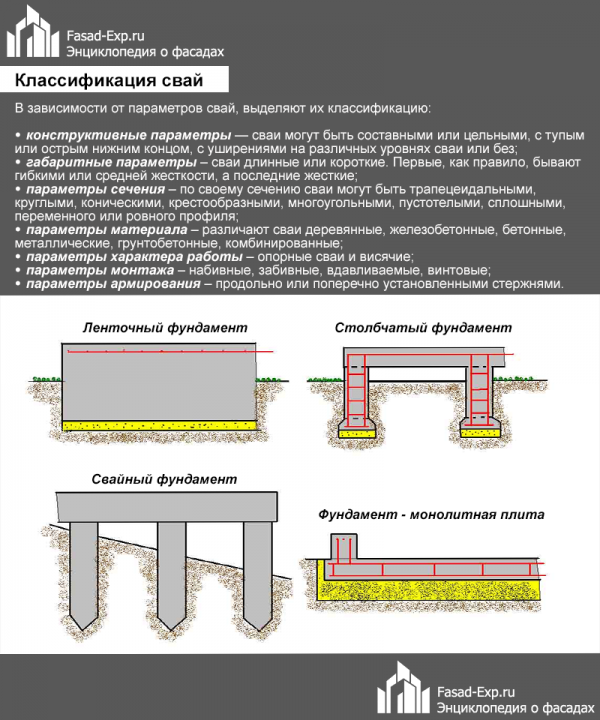

Класифікація паль

Верхня частина опор оснащена оголовком. Поглинає удар молотка при забиванні виробів і захищає їх від деформації. Вибір паль залежить від властивостей грунту і конструкції будівлі, що зводиться. Їх занурюють у землю до упору в суцільний земляний шар. Це забезпечує міцність конструкції і не дає підставі будівель «плисти».

Переваги і недоліки забивних фундаментів залежать від типу паль, використовуваних для зведення конструкції. Серед переваг, загальних для всіх видів опор:

• висока міцність конструкції;
• відсутність необхідності попередньої підготовки будівельного майданчика;
• Можливість установки в затоплюваних районах.

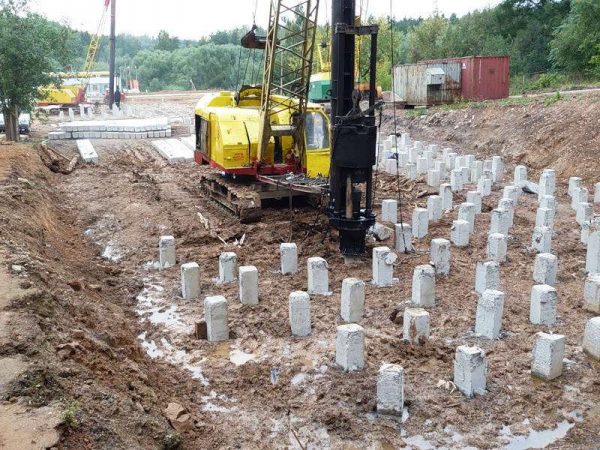

Забивання залізобетонних паль

При влаштуванні пальового фундаменту грунт не розпушують, а ущільнюють. Серед основних недоліків приводних конструкцій:

• недостатня надійність при установці на грунтах, що спучуються і просідають;
• нерівномірна усадка на грунтах з різною щільністю.

Буронабивні фундаменти

Технологія використовується для зведення споруд на пластичномерзлих і твердомерзлих грунтах. Роботи з монтажу фундаменту проводяться при температуріне нижче 0,5°С. Технологія роботи передбачає установку штанг в попередньо пробурені свердловини. Їх діаметр повинен перевищувати перетин паль на 2 рази50-100 мм. Буріння грунту проводиться за допомогою спеціального обладнання.

важливо!Діаметр свердла повинен бути більше ширини опори як мінімум10 см.Після установки штанги в свердловину порожнечі в ній заповнюються в’яжучими розчинами. Вони підвищують стійкість конструкції.

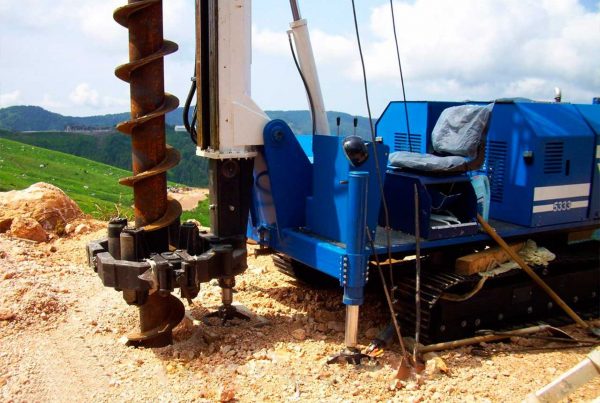

Буріння свердловин під паліСвайно-гвинтові фундаменти

Технологія використовується при будівництві легких і середніх будівель на всіх типах ґрунтів. У часто затоплюваних районах це єдино можливий спосіб будівництва будинків. Установка гвинтових фундаментів для будівель різного типу була винайдена в19 століття. Широко використовується при будівництві пірсів і будинків на воді.

Будівництво за гвинтовою технологією можна проводити в будь-який час року. Для установки конструкції використовуються металеві палі з різною кількістю лопатей. Щоб занурити їх у землю, не потрібно спеціального обладнання. Палі вкручуються в землю вручну. Основними перевагами технології є швидкість монтажу та мінімальні витрати на зведення основи.

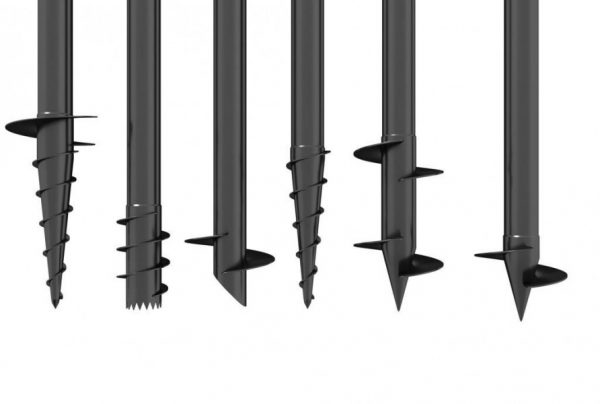

Гвинтові металеві паліБуронабивні палі

Буронабивна технологія використовується при зведенні важких будівель на м’яких грунтах. При забиванні паль цим методом відсутня вібраційний вплив на прилеглі будівлі. Також можливе будівництво об’єктів за буровою технологією на ділянках зі складним рельєфом. Вимоги до цих видів підстав визначені Зводом правилСП 50-102-2003. Будівництво фундаменту здійснюється за допомогою:

• шнек з порожниною для подачі бетону в свердловину.
• обсадна труба з вібромолотом.

Фундаментні палі заливаються бетоном безпосередньо в підготовлені для них колодязі. Технологію можна застосовувати на пустотних ґрунтах. Перед заливкою бетону в колодязь в ньому роблять армування і зміцнюють його стінки від провалу в грунт. Буронабивна технологія зведення пальових фундаментів вважається найскладнішою.

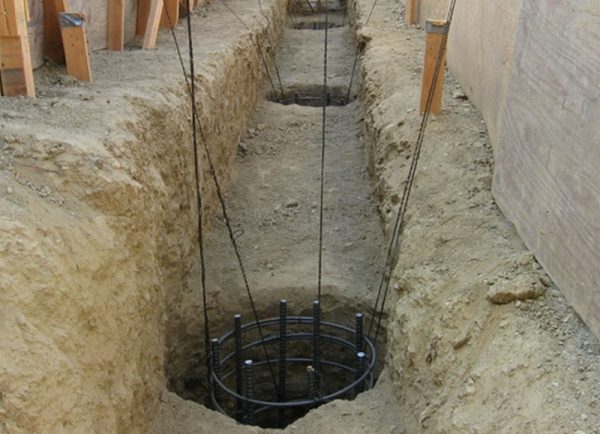

Буронабивні паліКомбінована основа

При будівництві фундаментів використовують палі та плити. Фундаменти цього типу зводяться на просадочних грунтах відповідно до Правил22,13330. Відмінною рисою конструкції є повна опора плити на грунт. Решітка не стикається з землею.

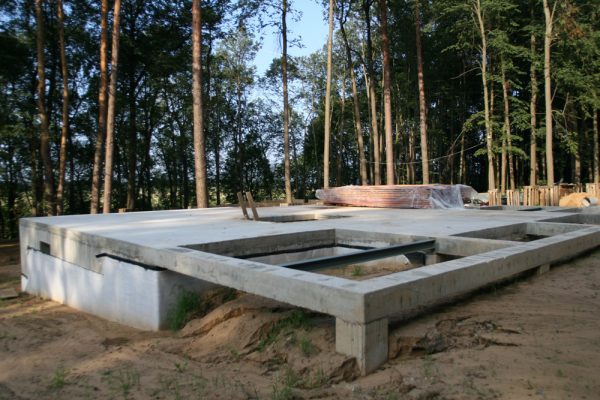

Пальовий комбінований фундамент

Класифікація фундаментів за характером розміщення паль

Розташування паль в грунті визначається конфігурацією споруджуваної будівлі. За способом розміщення розрізняють конструкції:

1. Одинарні палі. Їх використовують при будівництві легких сільськогосподарських будівель.
2. ворсові кущі. Стовпи встановлюються для перенесення великих вертикальних навантажень.
3. Суцільні пальові поля. Підстава використовується для будівництва будівель баштового типу.
4. Лстрічкові пальові фундаменти. Призначений для підтримки стін будівель.

ГОСТ на пальові фундаменти

Стандарти ГОСТ на пальові фундаменти і гвинтові палі в Російській Федерації замінені наСНиП 2.02.03-85 і СНиП 24.13330.2011. Залізобетонні палі промислового виробництва виготовляють згідноГОСТ 19804-2012.

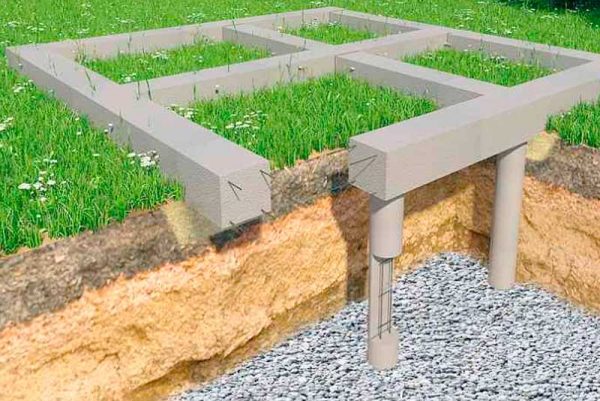

Свайно-ростверковий фундамент

При виготовленні паль використовується кілька стандартів:

• ГОСТ;
• OST;
• ТО.

Вимоги, встановлені нормативними документами до виробів, враховують особливості ґрунтів, для яких вони призначені. Гвинтові палі, що випускаються по ГОСТу, поділяються за конструктивними особливостями. Продукти згруповані за:

• форма наконечника (відкрита і згорнута);
• форма, ширина і кількість лопатей;
• спосіб застосування.

Види грилів

Решітка не є обов’язковим елементом конструкції. Він з’єднує опори підстави між собою, надаючи конструкції додаткову жорсткість. Розрізняють 3 основних види гриля:

1. Високий. Сполучні елементи розташовані над землею на відстані від 15 см і вище.
2. Підвищений. Розташовують ростверк врівень із землею або на висоті до 10 см.
3. Врізні.Монтаж ростверку здійснюється нижче рівня землі.

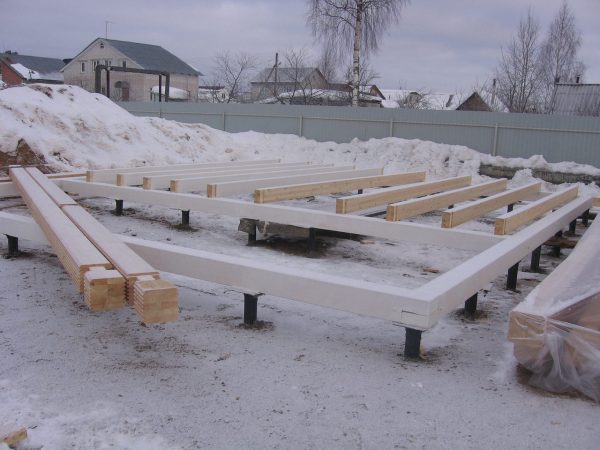

Дерев’яний гриль

За способом монтажу ростверки розрізняють:

1. Збірні. Вони являють собою зварні сталеві балки, які використовуються в будівництві легких будівель з невеликим терміном служби.
2. Збірно-монолітні. Елементи з «замковими» з’єднаннями. Використовуються для з’єднання опор фундаментів багатоповерхових будівель і промислових будівель.
3. Монолітний. Вони являють собою поодинокі конструкції у вигляді замкнутої або відкритої стрічки. Їх використовують при будівництві житлових малоповерхових будинків.

Пальовий фундамент для приватного будинку

Перед початком будівництва будинку необхідно визначитися з типом фундаменту. При його виборі враховується тип ґрунту ділянки, призначеної для будівництва. Це можна визначити за допомогою геологічних досліджень. Інші визначальні фактори включають:

• рівень грунтових вод;
• сейсмічність території будівництва.

Зверніть увагу!Споруджуваний фундамент повинен витримувати навантаження всієї конструкції будинку і предметів обстановки, які планується в ньому розмістити. Основна небезпека для пальового фундаменту полягає в томупучинистість грунту. Найскладнішим є будівництво буронабивних конструкцій.

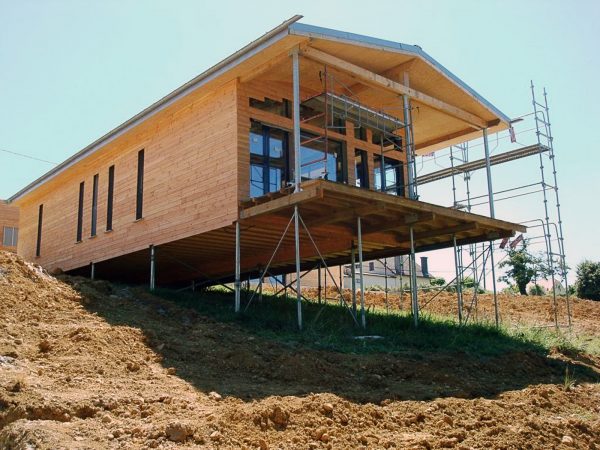

Будинок на схилі на гвинтовому фундаменті

При проектуванні фундаментів визначається глибина забивання паль. Багато забудовників, намагаючись знизити витрати на будівництво, зводять будинки на гвинтових палях. Це дозволяє їм заощадити значні суми на покупці будівельних матеріалів. Гвинтовий фундамент можна зводити без геологічних досліджень. Довжина фундаментних стрижнів вибирається залежно від глибини занурення опор від поверхні землі до шару ґрунту з нормальною несучою здатністю. Нижня основа прута повинна впиратися в нього і бути нижче позначки промерзання.

Кошторисна вартість будівництва будинків, побудованих за пальово-гвинтовою технологією,на 30-40% меншезвичайні способи будівництва будинків. Споруди зводяться без земляних робіт. Ремонтопридатність елементів пальово-гвинтових фундаментів є100%. Недоліком пальового фундаменту є необхідність спорудження навколо будівлі цоколя і відмостки шириною не менше 70 см. Призначення вимощення – захистити обшивку пальового фундаменту від поверхневого забруднення.

Несуча здатність фундаментів

На несучу здатність основи конструкції впливає матеріал опор і тип грунту. Основою гвинтових конструкцій є трубчасті опори. Вони випускаються промисловістю з діаметром133, 108 і 89 мм. Він впливає на несучу здатність основи разом з довжиною труби і діаметром лопатей. На трубних опорах не рекомендується зводити важкі конструкції.

Як опори для багатоповерхових будинків з висотоюдо 60 мвикористовуються забивні палі. Довжина таких паль може перевищувати10 м. Це найнадійніший вид пальового фундаменту. У приватному житловому будівництві забивні залізобетонні опори використовуються вкрай рідко через високу вартість оренди необхідного для їх монтажу спецтехніки.

Будівництво фундаменту для приватного будинку на гвинтових палях: покрокова інструкція

Крок 1. Розраховуємо кількість матеріалу, необхідного для будівництва. Кількість опор визначається в 2 напрямках:

• лінії найбільшого навантаження;
• несуча здатність опор.

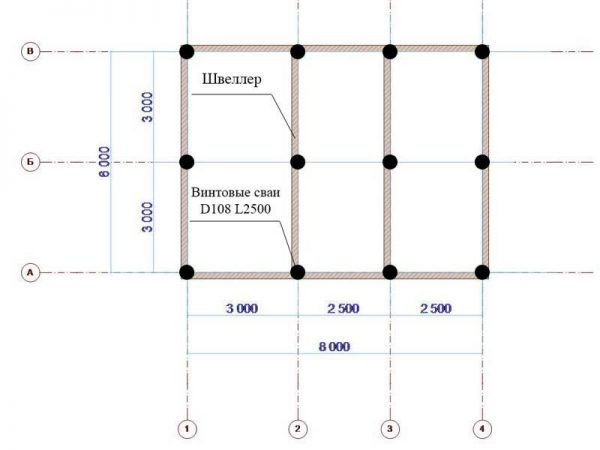

Схема фундаменту для розрахунку матеріалів

Для проведення розрахунків краще скласти план фундаменту. На ньому наносять розмітку для установки паль. Відстань між ними не повинна перевищувати2-3 м. Чим більше маса споруди, що зводиться, тим ближче один до одного розташовані опори. Їх кількість визначається діленням загальної ваги будинку з речами, що його наповнюють, на допустиме навантаження на 1 палю. Це еталонне значення. Знайти його можна в спеціальних таблицях або в технічній документації виробника на виріб. В інтернеті можна знайти онлайн-калькулятори, які при введенні необхідних параметрів розраховують кількість опор, необхідних для зведення фундаменту.

Крок 2. Готуємо необхідні для роботи матеріали та інструменти.

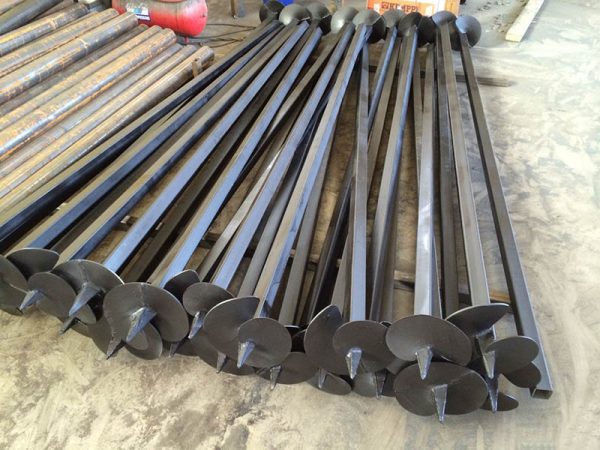

Матеріал для влаштування пальового фундаменту

Ціни на різні види ручних дрилів

Ручна дриль

Крок 3. Розмічаємо площу для установки опор. Робиться згідно з генеральним планом будівельного майданчика і схемою 1-го поверху будинку з відмітками для розташування паль. Завжди починайте розмітку з кутових опор, інші точки установки рівномірно розподіляйте по всій площі основи. Якщо зазори між опорами занадто великі, в них встановлюють додаткові опори.

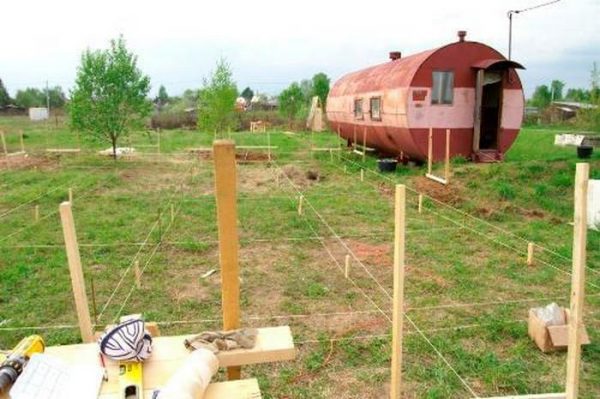

Розмітка майданчика

Крок 4. Вкручуємо палі в землю за встановленими відмітками. На ділянках з м’яким грунтом це можна зробити вручну; на більш твердих грунтах палі вкручують за допомогою спеціальних пристосувань. Їх закопують у землю до рівня твердої землі. Опори повинні входити в землю в строго вертикальному положенні.

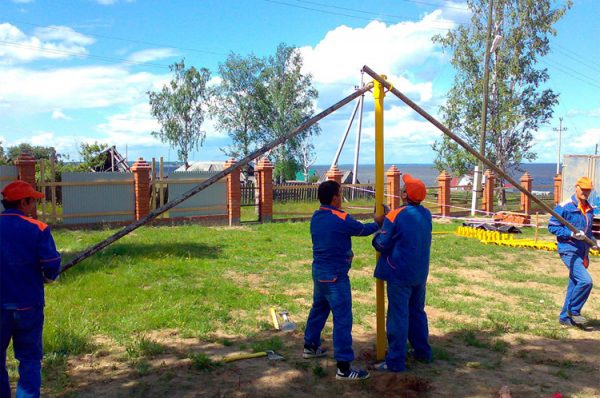

Закручування гвинтових паль в грунт

Ціни на гвинтові палі

Гвинтові палі

Крок 5. Верх опор повинен бути на одному рівні. Перевіряється після вкручування останньої палі в землю. Різниця у висоті не допускається. Опори, які відхиляються від заданого рівня, обрізають або подовжують. Під час вирівнювання висоти категорично забороняється піднімати вже вкручені в землю палі.

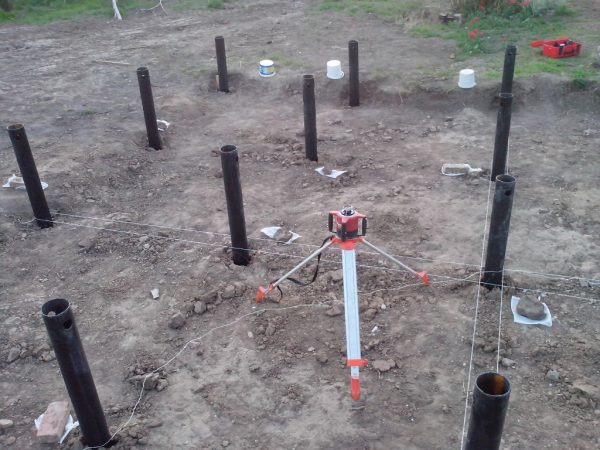

Вирівнювання паль по висоті

Крок 6. На вирівняні опори встановлюємо порожнисті горизонтальні площини і заливаємо їх бетоном.

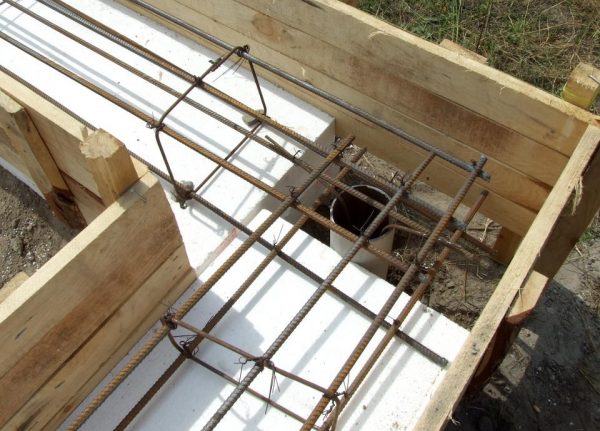

Опалубка для заливки бетонного ростверку

Крок 7. Для видалення зайвої вологи з будівлі осушуємо основу. Він складається з невеликих траншей, викопаних по периметру будівлі, з виходами за межі ділянки.

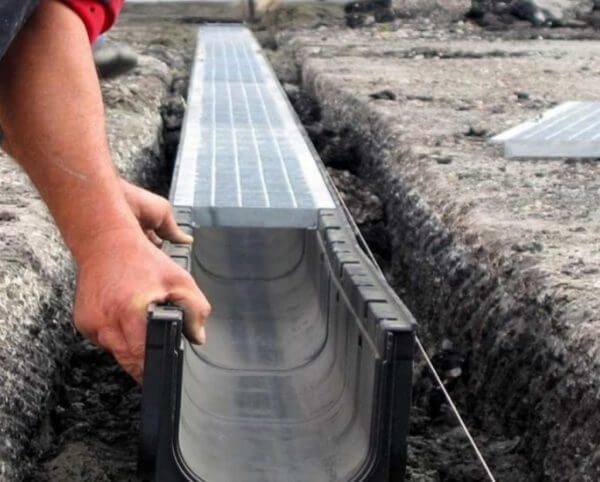

Проект дренажної системи

Відео – Детальна інструкція з монтажу гвинтового фундаменту

Як правильно встановити конструкцію

Вкручувати палі в землю краще вручну втрьох людей. Їх важко підтримувати у вертикальному положенні під час поховання. Двоє людей керують важелем, а третій стежить за кутом входження опори в грунт. Періодично її необхідно фіксувати і аналізувати глибину занурення. Не рекомендується вкручувати палі на глибину менше1 метр. При такому заглибленні опор велика ймовірність перекосу конструкції.

Найбільш відповідальними місцями основи є її кути. Глибина опор в цих точках повинна бути максимальною. Додаткова міцність конструкції досягається за рахунок бетонування фундаменту. Великим недоліком гвинтових паль є неможливість зведення з них фундаменту для будівництва будинків на грунтах з прошарками каменів або вапняку. Для таких будівельних майданчиків використовують палі з привареними наконечниками.

Одночасно рекомендуємо ознайомитися з матеріалом по темі –Опалубки для фундаментного цоколя.

Термін служби пальових фундаментів залежить від матеріалу, з якого вони виготовлені. За сприятливих умов їх можна використовувативід 300 до 400 років..
